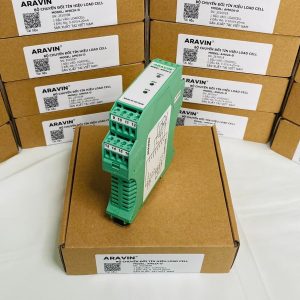

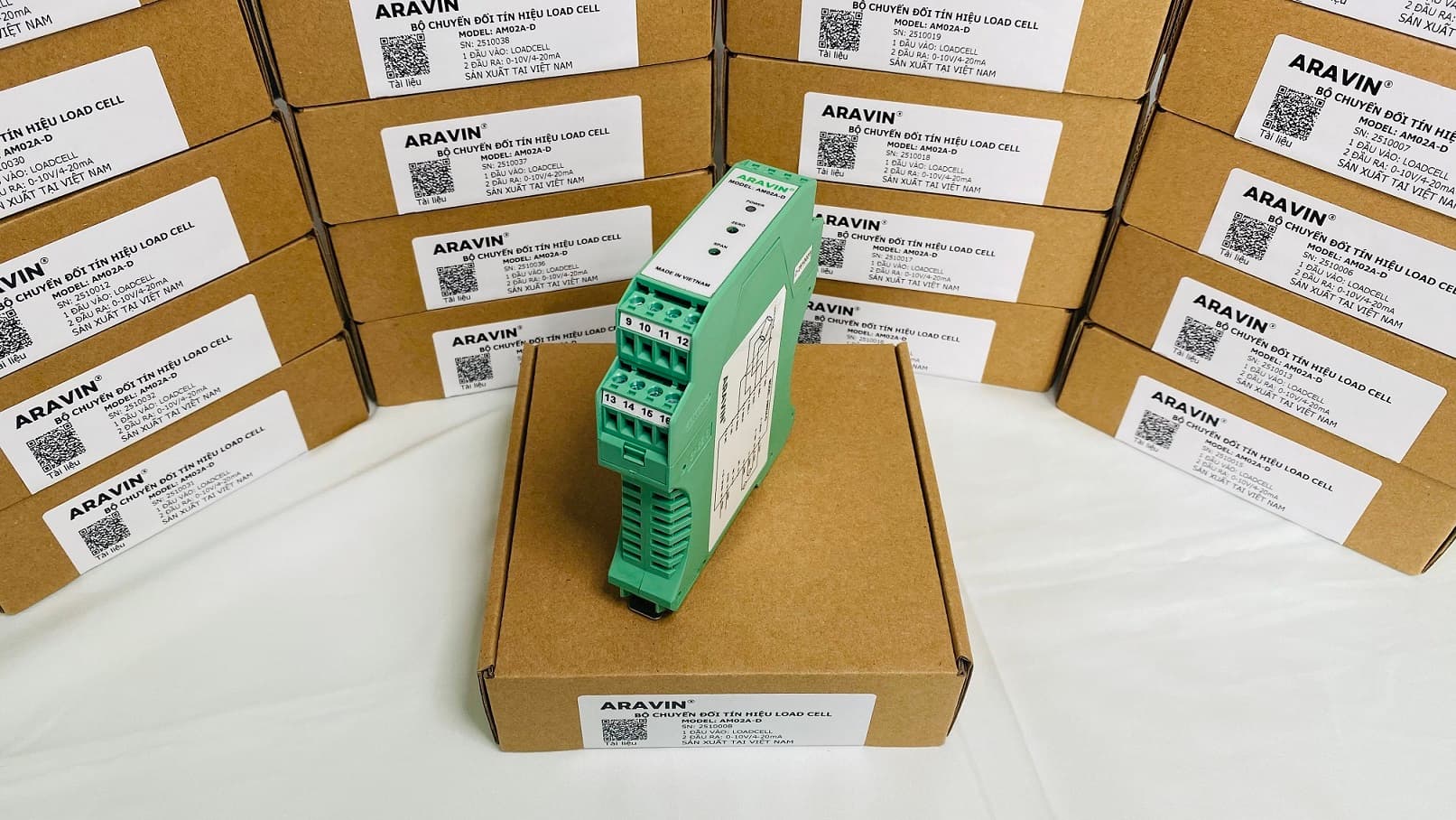

BỘ KHUẾCH ĐẠI TÍN HIỆU LOAD CELL CÀI RAY AM02A-D

Bộ khuếch đại tín hiệu load cell cài ray AM02A-D còn gọi là bộ chuyển đổi tín hiệu loadcell do Aravin sản xuất.

Các tín hiệu analog kết nối tiêu chuẩn trong hệ thống điều khiển, giám sát và tự động hóa thường dùng dải điện áp 0-10Vdc hoặc dải dòng điện 4-20mA, trong khi tín hiệu đầu ra của load cell analog có dải điện áp mV bởi vậy chúng ta phải sử dụng bộ khuếch đại tín hiệu load cell để đưa tín hiệu đầu ra load cell mV về tiêu chuẩn 4-20mA/ 0-10V.

AM02A-D là một lựa chọn hàng đầu cho ứng dụng này. Bộ khuếch đại tín hiệu load cell cài ray AM02A-D ứng dụng để khuếch đại tín hiệu đầu ra load cell dải điện áp mV lên dải điện áp 0-10V hoặc chuyển đổi sang kiểu tín hiệu dòng điện 4-20mA cho các kết nối tương thích, đó là lý do bạn cần Bộ khuếch đại tín hiệu load cell AM02A-D.

Ngoài ra, Bộ khuếch đại tín hiệu load cell cài ray DIN AM02A-D được thiết kế kiểu thân vỏ cài ray DIN32 cũng là một ưu điểm khi bạn lựa chọn thiết bị lắp đặt trong tủ điện. Với kiểu thiết kế công nghiệp, hiện đại giúp tủ điện gọn nhẹ, chắc chắn và chuyên nghiệp hơn.

Bộ khuếch đại tín hiệu load cell cài ray DIN AM02A-D trong tủ điện

Bộ khuếch đại tín hiệu load cell cài ray DIN AM02A-D được ứng dụng công nghệ khuếch đại tín hiệu mức thấp, công nghệ chống trôi bởi nhiễu và nhiệt độ tiên tiến đến từ các hãng sản xuất chip hàng đầu Hoa Kỳ. Aravin đưa ra thị trường sản phẩm AM02A-D đảm bảo tính ổn định cao và đáng tin cậy với 2 kiểu đầu ra 0-10V/ 4-20mA được tích hợp trên cùng một sản phẩm sẽ đáp ứng mọi nhu cầu chuyển đổi tín hiệu load cell analog cho ngành công nghiệp cân điện tử.

Ứng dụng Bộ khuếch đại tín hiệu load cell cài ray AM02A-D trong các dây chuyền sản xuất công nghiệp như cán kéo thép, máy in, máy cân trộn tự động, máy gạch không nung, trạm trộn bê tông, các máy ép, kéo nén… dùng để kết nối Load cell với module đầu vào analog của PLC, card kết nối máy tính… Thông thường 1 module đầu vào analog của PLC thường có đến 4 cổng, bạn dùng 4 bộ AM02A-D có thể kết nối được đến 4 bộ cân về PLC để điều khiển.

Với yêu cầu truyền tín hiệu load cell đi xa hoặc môi trường có nhiễu điện từ cao, giải pháp lắp đặt Bộ khuếch đại tín hiệu load cell cài ray AM02A-D tại vị trí load cell và dùng đầu ra dòng điện 4-20mA  để truyền tín hiệu là một lựa chọn lý tưởng, đường truyền dòng điện có ưu điểm ít suy hao trên đường truyền và khả năng chống nhiễu tốt hơn đường truyền dùng tín hiệu điện áp bởi vậy vẫn đảm bảo tín hiệu chính xác và ổn định, lưu ý dùng dây cáp tín hiệu chất lượng tốt, loại có 2 lớp chống nhiễu.

Quý khách vui lòng tham khảo thêm các Bộ khuếch đại tín hiệu load cell tương tự tại
https://tth-automation.com/danh-muc/thiet-bi-can-dien-tu/bo-khuech-dai-tin-hieu-load-cell.html

Thông số kỹ thuật cơ bản Bộ khuếch đại tín hiệu load cell cài ray AM02A-D như sau:

– Điện áp nguồn cấp 12-24VDC
– Có thể lắp tối đa 8 load cell
– 1 đầu ra 0-10V và 1 đầu ra 4-20mA
– Chức năng bảo vệ ngược cực nguồn cấp và bảo vệ ngắn mạch tín hiệu đầu ra
– Vỏ hộp PVC, cài ray DIN 32
– Nhiệt độ làm việc từ 0-70°C
– Kích thước sản phẩm: 99,5H x 22.5W x 114.5D
– Kích thước hộp: 45H x 145W x 140D
– Trọng lượng đóng gói: 175g

Tải tài liệu chi tiết Bộ khuếch đại tín hiệu load cell cài ray AM02A-D

bao gồm chi tiết về:

• Thông số kỹ thuật

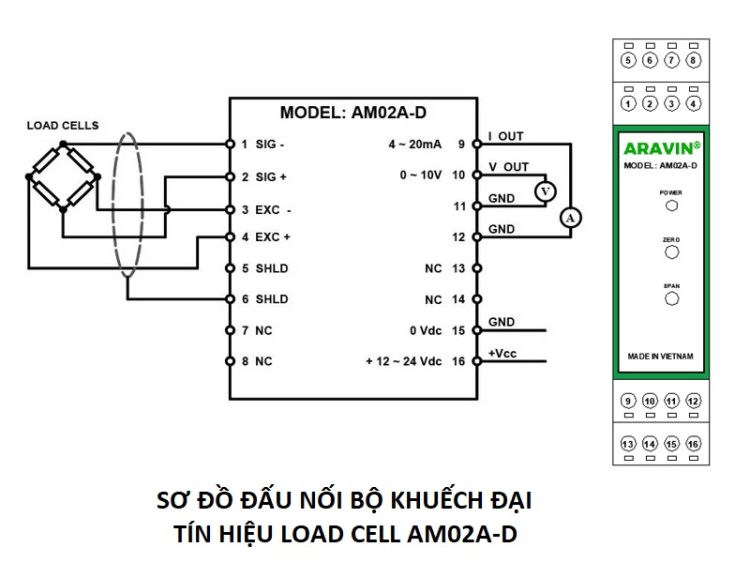

• Hướng dẫn đấu nối qua bản vẽ nguyên lý
• Cách hiệu chỉnh khi lắp mới và thay thế thiết bị

Tài liệu Bộ khuếch đại tín hiệu load cell cài ray DIN AM02A-D Aravin
