Cân điện tử Pavone

Giải pháp cân Pavone Sistemi trong điều khiển công nghiệp

Trong các hệ thống tự động hóa, trọng lượng không chỉ được sử dụng để hiển thị mà còn là một tín hiệu quan trọng phục vụ giám sát và điều khiển quá trình. Thiết bị cân Pavone Sistemi cho phép xây dựng hệ thống từ đo lực, đo trọng lượng bằng Load Cell đến xử lý tín hiệu, hiển thị và truyền dữ liệu về PLC.

Tùy theo ứng dụng, hệ thống có thể được cấu hình cho cân silo, cân bồn, cân phễu, cân định lượng, cân băng tải, cấp liệu, phối trộn, đóng gói hoặc các máy chuyên dụng cần đo và kiểm soát trọng lượng. Việc lựa chọn thiết bị cần dựa trên tải trọng, kết cấu cơ khí, độ chính xác, tốc độ xử lý và phương thức kết nối với hệ thống điều khiển.

Cấu trúc hệ thống cân điện tử công nghiệp

Trong một hệ thống cân điển hình, Load Cell thực hiện chuyển đổi lực hoặc trọng lượng thành tín hiệu điện. Với hệ thống sử dụng nhiều Load Cell, các cảm biến có thể được kết nối qua Junction Box trước khi tín hiệu được đưa tới đầu cân hoặc bộ chuyển đổi tín hiệu.

Đầu cân hoặc Weight Transmitter thực hiện chuyển đổi, lọc và xử lý tín hiệu cân. Giá trị trọng lượng sau đó có thể được sử dụng để hiển thị, điều khiển I/O hoặc truyền tới PLC, HMI và SCADA phục vụ giám sát và điều khiển quá trình sản xuất.

Các nhóm thiết bị cân Pavone Sistemi

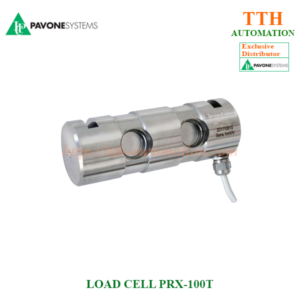

Load Cell Pavone cho đo lực và trọng lượng

Load Cell Pavone là phần tử trực tiếp thực hiện phép đo lực hoặc trọng lượng trong hệ thống cân. Việc lựa chọn Load Cell không chỉ dựa vào tải trọng danh định mà còn phụ thuộc vào kiểu kết cấu, số lượng điểm cân, hướng tác dụng lực, điều kiện môi trường và yêu cầu độ chính xác của ứng dụng.

Một model Load Cell có thể được sản xuất với nhiều dải tải trọng (capacity). Ví dụ, cùng một series có thể có nhiều mức tải từ nhỏ đến lớn để phù hợp với các ứng dụng khác nhau. Do đó, cần lựa chọn đúng model trước, sau đó xác định capacity phù hợp với tải thực tế và thiết kế cơ khí của hệ thống.

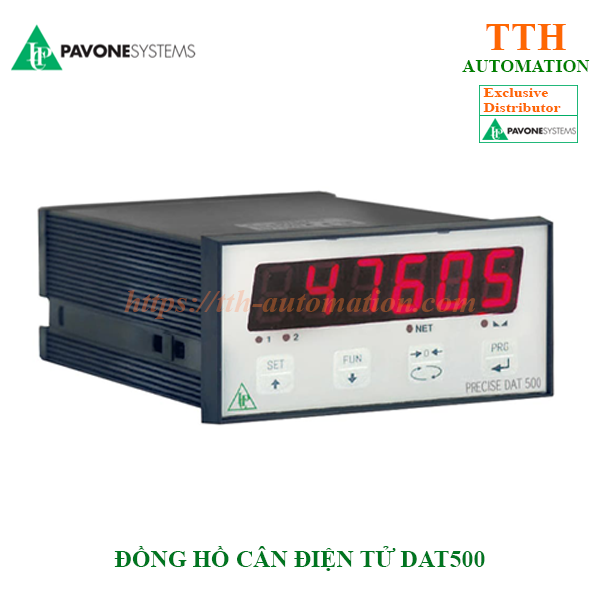

Đầu cân điện tử và Weight Transmitter Pavone

Đầu cân điện tử Pavone và bộ chuyển đổi tín hiệu Load Cell là khối xử lý giữa cảm biến và hệ thống điều khiển. Tùy từng dòng sản phẩm, thiết bị có thể thực hiện các chức năng như chuyển đổi tín hiệu, lọc và ổn định giá trị cân, hiệu chuẩn, hiển thị, điều khiển I/O và truyền dữ liệu trọng lượng.

Một series đầu cân có thể có nhiều phiên bản khác nhau theo giao diện truyền thông. Vì vậy, ngoài chức năng cân, cần xác định ngay từ giai đoạn thiết kế phương thức kết nối với PLC và mạng điều khiển của nhà máy.

Kết nối đầu cân Pavone với PLC và hệ thống tự động hóa

Trong dây chuyền tự động, PLC thường cần nhận dữ liệu trọng lượng liên tục để thực hiện các chức năng như định lượng, phối trộn, cấp liệu, đóng gói hoặc giám sát tải. Tùy model và phiên bản, thiết bị cân Pavone có thể cung cấp tín hiệu Analog, giao tiếp nối tiếp hoặc các chuẩn mạng truyền thông công nghiệp.

Các giao diện như RS485, Modbus, Ethernet, Profibus, Profinet, EtherNet/IP, EtherCAT hoặc CANopen có thể được hỗ trợ trên những dòng thiết bị tương ứng. Chuẩn giao tiếp cụ thể cần được kiểm tra theo đúng model và phiên bản trước khi lựa chọn.

Việc sử dụng phiên bản có giao tiếp phù hợp với PLC giúp giảm thiết bị chuyển đổi trung gian, đơn giản hóa đấu nối và thuận tiện hơn khi tích hợp giá trị trọng lượng vào chương trình điều khiển, HMI hoặc SCADA.

Ứng dụng thiết bị cân Pavone trong công nghiệp

Cách lựa chọn Load Cell Pavone phù hợp

Khi lựa chọn Load Cell, trước tiên cần xác định tải trọng lớn nhất, số lượng Load Cell và kết cấu cơ khí của hệ thống. Sau đó mới lựa chọn model và dải tải trọng phù hợp.

Không nên lựa chọn capacity chỉ bằng cách lấy tổng tải trọng chia cho số lượng Load Cell. Trong thiết kế thực tế còn cần xem xét tải phân bố không đều, khối lượng kết cấu, tải động, rung động và hệ số dự phòng. Đồng thời cần kiểm tra độ chính xác, vật liệu chế tạo, cấp bảo vệ, nhiệt độ làm việc và điều kiện môi trường của từng ứng dụng.

Cách lựa chọn đầu cân điện tử Pavone

Việc lựa chọn đầu cân nên bắt đầu từ chức năng của máy và yêu cầu điều khiển. Một hệ thống chỉ cần đọc và hiển thị trọng lượng sẽ có yêu cầu khác với cân định lượng, batching, filling hoặc hệ thống cần trao đổi dữ liệu tốc độ cao với PLC.

Các thông số cần xem xét gồm số lượng Load Cell kết nối, tốc độ cập nhật, chức năng lọc và hiệu chuẩn, I/O, tín hiệu Analog và chuẩn truyền thông. Nếu hệ thống sử dụng mạng công nghiệp, cần lựa chọn đúng phiên bản Ethernet, Profibus, Profinet hoặc giao thức phù hợp với PLC đang sử dụng.

Tài liệu kỹ thuật và hỗ trợ lựa chọn thiết bị Pavone

Trước khi lựa chọn thiết bị, nên đối chiếu datasheet, catalogue và technical manual của đúng model để kiểm tra tải trọng, nguồn cấp, sơ đồ đấu nối, tín hiệu I/O, giao thức truyền thông, điều kiện môi trường và các thông số kỹ thuật liên quan.

Đối với hệ thống cân tích hợp PLC, việc xác định đúng cấu hình phần cứng, phiên bản truyền thông và tham số kết nối ngay từ giai đoạn thiết kế giúp đơn giản hóa quá trình lắp đặt, commissioning và bảo trì hệ thống.

Câu hỏi thường gặp về cân điện tử Pavone Sistemi

Pavone Sistemi có những nhóm thiết bị cân nào?

Pavone Sistemi cung cấp các nhóm thiết bị phục vụ hệ thống cân và đo lực như Load Cell, đầu cân điện tử, Weight Transmitter, Junction Box và các thiết bị, phụ kiện liên quan.

Một model Load Cell Pavone có nhiều dải tải trọng không?

Có. Tùy dòng sản phẩm, một model Load Cell có thể có nhiều mức capacity. Việc lựa chọn dải tải trọng cần dựa trên tải thực tế, số lượng Load Cell, kết cấu cơ khí và điều kiện vận hành của hệ thống.

Đầu cân Pavone có thể kết nối với PLC không?

Có. Tùy model và phiên bản, thiết bị có thể sử dụng tín hiệu Analog, giao tiếp nối tiếp hoặc mạng truyền thông công nghiệp để trao đổi dữ liệu trọng lượng với PLC và hệ thống điều khiển.

DAT700 Ethernet, Profinet và Profibus khác nhau như thế nào?

Các phiên bản thuộc cùng dòng DAT700 nhưng được cấu hình với giao diện truyền thông khác nhau. Việc lựa chọn phụ thuộc vào chuẩn mạng, PLC và kiến trúc điều khiển của hệ thống. Cần kiểm tra thông số của đúng phiên bản trước khi đặt hàng.

Hãng cân điện tử Pavone có sản xuất cân băng tải không?

Pavone sản xuất nhiều loại đầu cân băng tải chuyên dùng cho ứng dụng cân liên tục như MC 352, MC 353, MC 755 để đo sản lượng, do lưu lượng và phối trộn các thành phần theo tỷ lệ yêu cầu. Ngoài ra hãng còn sản xuất cân vít tải, cân chế độ Loss in weight được ứng dụng nhiều trong công nghiệp.

Nên chọn Load Cell theo tải trọng như thế nào?

Cần tính toán từ tổng tải thực tế, khối lượng kết cấu, số lượng Load Cell, khả năng phân bố tải, tải động và hệ số dự phòng. Sau khi xác định yêu cầu tải mới lựa chọn model và capacity phù hợp.

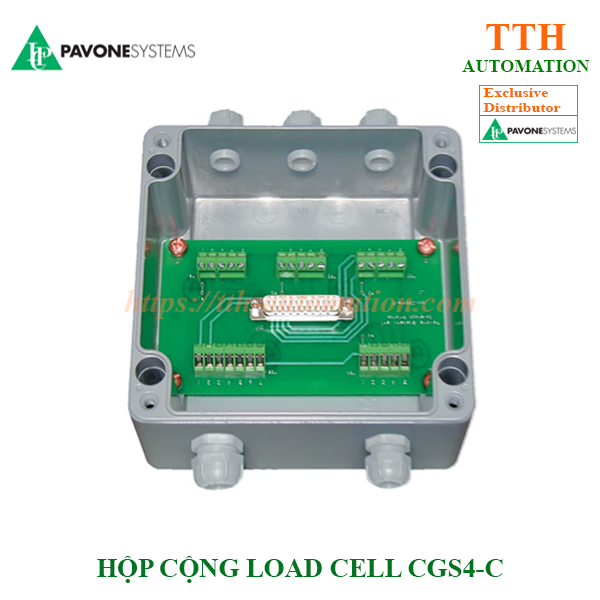

Khi nào cần sử dụng hộp nối Load Cell?

Hộp nối Load Cell thường được sử dụng trong hệ thống cân có nhiều Load Cell để tập hợp tín hiệu trước khi kết nối tới đầu cân hoặc Weight Transmitter. Cấu hình cụ thể phụ thuộc vào số điểm cân và thiết kế của hệ thống.

Nên chọn đầu cân hay Weight Transmitter?

Lựa chọn phụ thuộc vào kiến trúc hệ thống. Đầu cân phù hợp khi cần hiển thị, vận hành hoặc thực hiện các chức năng cân tại thiết bị. Weight Transmitter phù hợp với các hệ thống mà dữ liệu trọng lượng được truyền trực tiếp về PLC hoặc bộ điều khiển trung tâm. Chức năng thực tế cần được đối chiếu theo từng model.
