Đầu cân điện tử DAT700A Analog – Giải pháp truyền tín hiệu 4–20mA/ 0-10V ổn định cho hệ thống cân công nghiệp

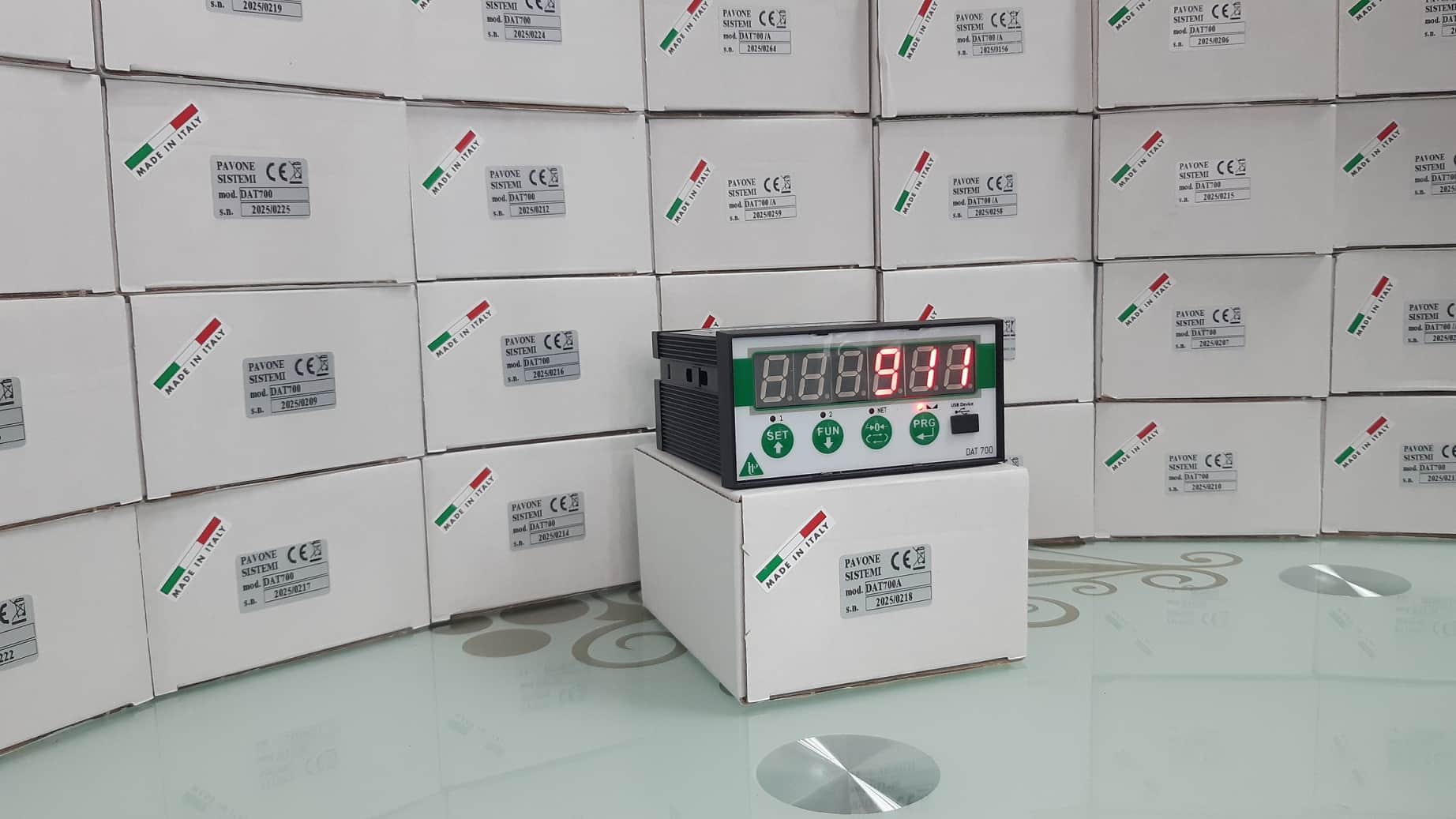

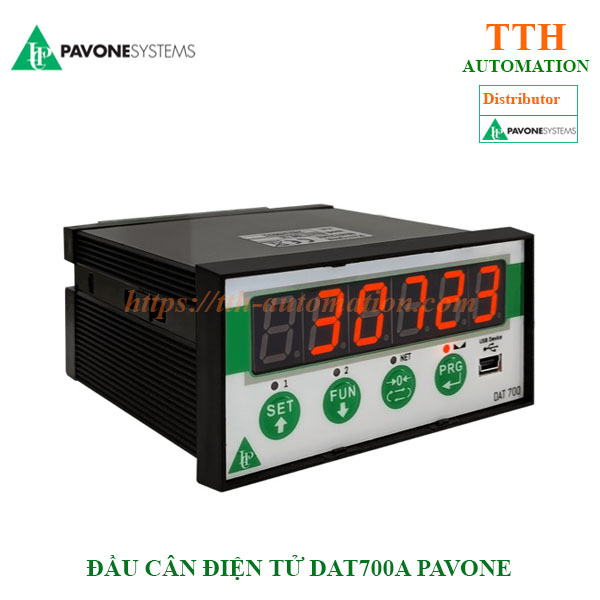

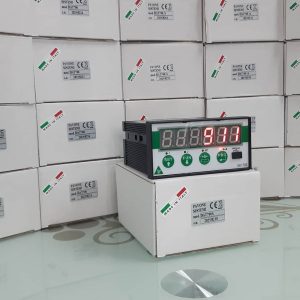

Tổng quan Đầu cân điện tử DAT700A Analog

Đầu cân điện tử DAT700A Analog là phiên bản sử dụng ngõ ra tín hiệu analog chuẩn công nghiệp (4–20mA / 0–10V) thuộc dòng DAT700 của Pavone (Italy). Phiên bản này được thiết kế nhằm đáp ứng các hệ thống cân công nghiệp yêu cầu độ ổn định cao, khả năng chống nhiễu tốt và tính tương thích rộng với các bộ điều khiển PLC analog.

Trong nhiều nhà máy sản xuất, đặc biệt là các hệ thống đã vận hành lâu năm hoặc môi trường có nhiễu điện cao, tín hiệu analog vẫn là lựa chọn đáng tin cậy. DAT700A Analog tập trung vào độ bền, độ chính xác và sự đơn giản trong tích hợp, giúp hệ thống cân vận hành ổn định trong thời gian dài.

DAT700A Analog là gì?

Đầu cân điện tử DAT700A Analog là đầu cân điện tử có nhiệm vụ chuyển đổi tín hiệu từ load cell (strain gauge) sang tín hiệu analog tuyến tính, trong đó phổ biến nhất là 4–20mA và 0-10V.

Giá trị dòng điện và điện áp đầu ra thay đổi tỷ lệ thuận với trọng lượng đo được, cho phép PLC, bộ hiển thị hoặc bộ ghi dữ liệu đọc tín hiệu một cách ổn định và liên tục.

Ưu điểm kỹ thuật của tín hiệu 4–20mA

• Chống nhiễu tốt: Ít bị ảnh hưởng bởi nhiễu điện từ trong môi trường công nghiệp với tín hiệu 4-20mA
• Truyền xa ổn định: Phù hợp cho hệ thống có khoảng cách lớn giữa cảm biến và tủ điều khiển với tín hiệu 4-20mA
• Độ chính xác cao của tín hiệu: Tín hiệu 0-10V có ưu điểm không bị tác động gây sai lệch tại phần tử đâu vào như dòng điện 4-20mA, tuy nhiên đường truyền ngắn.
• Dễ phát hiện lỗi: Dòng <4mA giúp phát hiện đứt dây hoặc lỗi tín hiệu
• Tương thích rộng: Hầu hết PLC, DCS và bộ hiển thị đều hỗ trợ 4–20mA

Định vị kỹ thuật của DAT700A Analog trong dòng DAT700

Trong dòng DAT700, phiên bản Analog được xem là giải pháp nền tảng, tập trung vào:

• Độ ổn định tín hiệu
• Khả năng vận hành liên tục
• Dễ tích hợp với hệ thống hiện hữu

DAT700A Analog không hướng đến truyền thông mạng số, mà tối ưu cho các ứng dụng cần tín hiệu đo tin cậy, ít cấu hình và dễ bảo trì.

Khi nào nên chọn đầu cân DAT700A Analog?

DAT700A Analog đặc biệt phù hợp trong các trường hợp sau:

Hệ thống sử dụng PLC analog

Các PLC có module analog input đọc trực tiếp tín hiệu 4–20mA từ DAT700A, không cần thêm module truyền thông.

Khoảng cách truyền tín hiệu lớn

Trong hệ thống cân bồn, silo ngoài trời, khoảng cách từ load cell đến tủ điều khiển có thể lên đến hàng chục mét. Tín hiệu analog giúp duy trì độ ổn định tốt hơn so với một số giải pháp khác.

Môi trường nhiễu điện cao

Nhà máy có nhiều biến tần, động cơ công suất lớn hoặc thiết bị đóng cắt thường gây nhiễu. DAT700A Analog giúp giảm rủi ro sai lệch tín hiệu.

Retrofit – nâng cấp hệ thống cân cũ

Trong các dự án cải tạo, DAT700A Analog cho phép nâng cấp độ chính xác và độ tin cậy mà không cần thay đổi kiến trúc điều khiển hiện tại.

Đặc điểm kỹ thuật nổi bật

• Ngõ ra analog: 4–20mA hoặc 0–10V (cấu hình được)
• Độ phân giải đo load cell: 24-bit ADC cho độ chính xác cao
• Hỗ trợ kết nối tối đa 8 load cell 350Ω song song
• Nguồn cấp: 10–30VDC, phù hợp nguồn công nghiệp
• Độ tuyến tính cao, tín hiệu ổn định trong thời gian dài

Ứng dụng thực tế của DAT700A Analog

Hệ thống cân bồn và silo

DAT700A Analog được sử dụng phổ biến trong các hệ thống cân bồn chứa nguyên liệu, silo xi măng, silo hóa chất, nơi yêu cầu tín hiệu ổn định và truyền xa để giám sát mức tồn kho và khối lượng nguyên liệu.

Cân định lượng đơn giản

Trong các ứng dụng định lượng không yêu cầu tốc độ cao hoặc mạng truyền thông số, DAT700A Analog đáp ứng tốt nhu cầu đo và điều khiển trọng lượng.

Nâng cấp hệ thống cân hiện hữu

Với các nhà máy đang sử dụng đầu cân analog thế hệ cũ, DAT700 Analog là giải pháp thay thế hiệu quả, giúp tăng độ chính xác và độ tin cậy mà không làm gián đoạn hệ thống.

So sánh Đầu cân điện tử DAT700A Analog với các phiên bản khác

Một số câu hỏi thường gặp

Đầu cân điện tử DAT700A Analog có thể kết nối bao nhiêu load cell?

DAT700A Analog hỗ trợ kết nối tối đa 8 load cell 350Ω song song, phù hợp cho cân bồn và silo lớn.

Nên chọn DAT700A Analog hay Ethernet?

Nếu hệ thống sử dụng PLC analog và không yêu cầu truyền thông mạng, DAT700 Analog là lựa chọn ổn định và kinh tế hơn. Ethernet phù hợp khi cần giám sát và quản lý dữ liệu tập trung.

Nếu dùng PLC Siemens S7 1200 nên chọn DAT700 loại nào?

PLC S7 1200 hỗ trợ cổng truyền thông Profinet để đơn giản nhất bạn nên chọn Đầu cân điện tử DAT700 Profinet, khi đó bạn có thể cắm trực tiếp vào cổng PLC để truyền tốc độ cao real time.

Kết luận

Đầu cân điện tử DAT700A Analog là lựa chọn đáng tin cậy cho các hệ thống cân công nghiệp ưu tiên độ ổn định, khả năng chống nhiễu và tính tương thích rộng. Đây là giải pháp phù hợp cho cả hệ thống mới và các dự án nâng cấp, cải tạo dây chuyền cân hiện hữu.

👉 Xem tổng quan toàn bộ dòng: Đầu cân điện tử DAT700 Pavone

.Quý khách tham khảo về sản phẩm hoặc nhận báo giá tại

Hotline kỹ thuật – tư vấn: 0243 566 7397
Email tiếp nhận báo giá: info@tthvn.com
Facebook: https://www.facebook.com/tthautomaticvietnam
Hỗ trợ trực tuyến tại trang chủ Website: https://tth-automation.com

Thông số kỹ thuật chi tiết Đầu cân điện tử DAT700A Analog

Nguồn cấp: 10-30VDC được bảo vệ chống cực ngược.
Bảo vệ bằng cầu chì có thể phục hồi

Đầu vào load cell: max 8 of 350 ohms nối song song
Điện áp cấp cho load cell: 5Vdc
Phân giải đầu vào load cell: 24 bits,
Measuring range: from -7.6 mV/V to +7.6 mV/V
Filter: selectable 0.1 Hz – 1000 Hz
Trôi bởi nhiệt (load cell Input): < 0.001% of full scale/C°

Đầu ra analog: ± 10 V / ± 5 V (analog voltage output), 0 ± 20 mA / 4 ± 20 mA (current analogoutput)
Phân giải: 16 bits (both current analog and analog voltage output)
Output linearity: < 0.01% of full scale (cell input), 0.03% of full scale (current analog & analog voltage output)
Trở kháng lắp cho đầu ra analog: minimum 10K Ohm (current analog output), maximum 300 Ohm (analog voltage output)
Trôi bởi nhiệt (analog output): 0.002% of full scale/°C.
Calibration (analog output): bằng thông số trên menu

Logic output: 2 photo relay outputs (24 VDC/Vac one NO contact) Relay contact rating 100 mA
Logic inputs: No. 2 opto-isolated

Serial port: Rs232 half duplex, Rs485 half-duplex, USB Device for instrument programming and setting
Baud rate: Up to 115 kb/s (default 9600 b/s)

Tài liệu kỹ thuật đầu cân DAT700A– miễn phí tải xuống

• Catalogue chi tiêt thiết bị DAT700A

• Tài liệu hướng dẫn lắp đặt & đấu nối

• Sơ đồ tín hiệu & đấu nối dây

• Tài liệu giao thức truyền thông

• Hướng dẫn hiệu chỉnh đầu ra analog 0-10V/ 4-20mA

Catalogue đầu cân điện tử DAT700A Pavone đầu ra analog Hướng dẫn sử dụng đầu cân DAT700 Pavone bản tiếng Anh Phần mềm kết nối và calib đầu cân DAT700 Optimation Pavone
