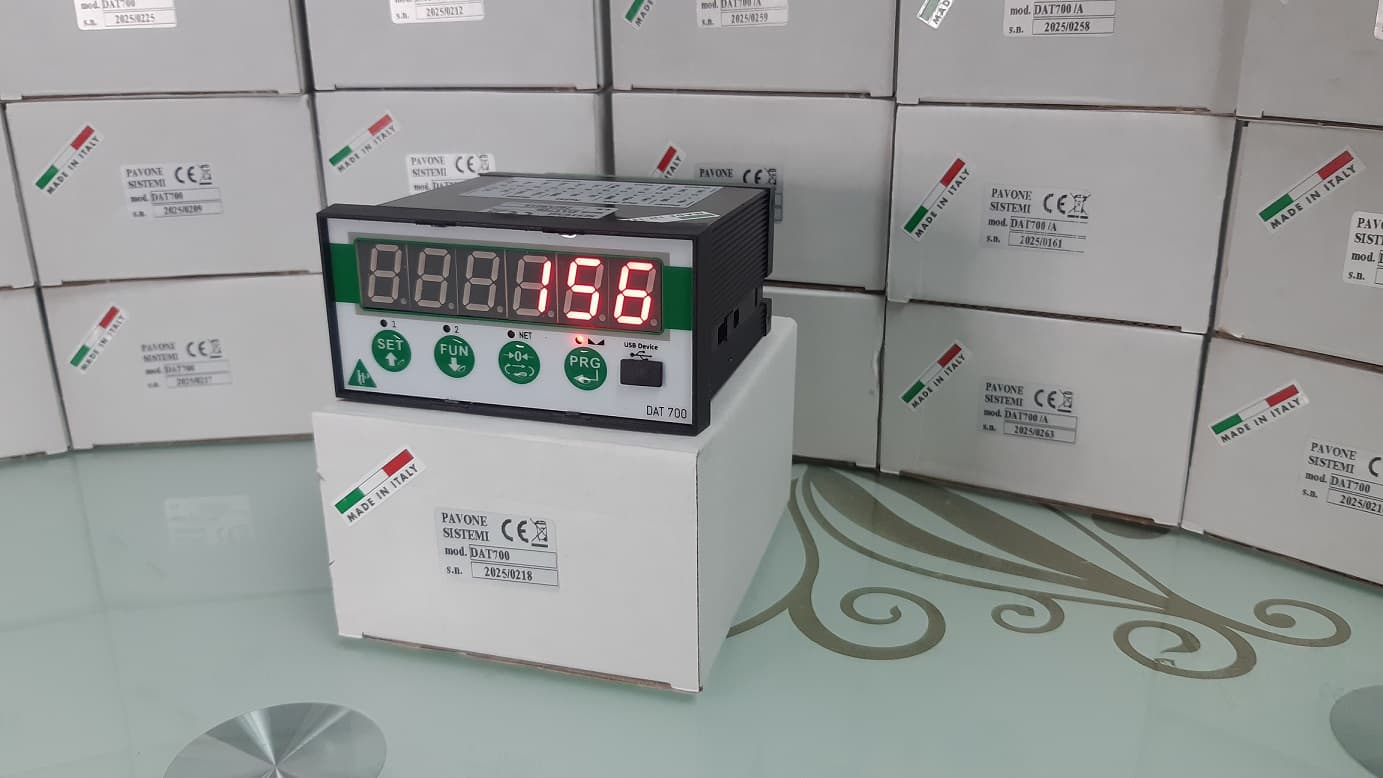

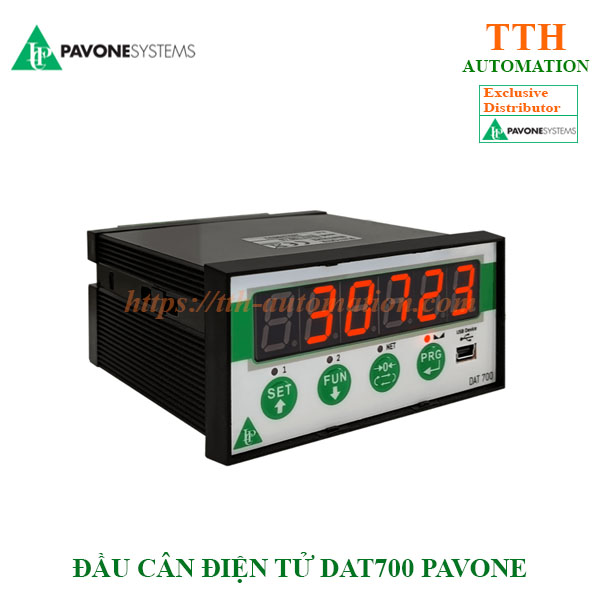

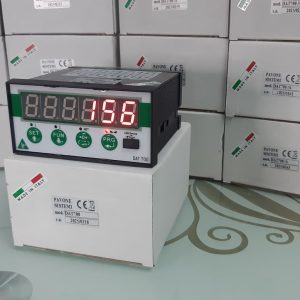

Đầu cân điện tử DAT700 Pavone

Tổng quan về đầu cân điện tử DAT700

Đầu cân điện tử DAT700 Pavone chính xác cao sản phẩm của hãng Pavone Sistemi sản xuất tại Italy, với cấu hình mạnh mẽ thể hiện qua tốc độ lấy mẫu nhanh đến 1000 Hz mang lại kết quả cân chính xác cao đáp ứng nhiều ứng dụng đo lường và điều khiển tự động hóa ngày càng cao trong công nghiệp.

Quá trình số hóa nhà máy đòi hỏi thiết bị phải có cấu hình mạnh và nhiều kết nối truyền thông để tương thích với các bài toán tích hợp công nghệ đa dạng và phức tạp thì Đầu cân điện tử DAT700 Pavone sẽ là lựa chọn cho bạn.

Đầu cân điện tử DAT700 Pavone chính xác cao chuyển đổi, xử lý và truyền tín hiệu trọng lượng kỹ thuật số, tương thích hầu hết các loại loadcell chuẩn công nghiệp (350 Ω – 700 Ω). Thiết bị sử dụng thuật toán lọc nhiễu chuyên sâu giúp cân ổn định, mượt dữ liệu, không giật số, ngay cả khi:

• Môi trường rung cơ học

• Dây chuyền hoạt động liên tục

• Nhiễu điện từ từ động cơ, biến tần, hàn điện

Những lợi thế vượt trội của DAT700 so với các đầu cân thông thường

1. Calib và back up bằng cổng USB trên mặt đầu cân

• Một cổng USB kiểu mini B kết nối với máy tính qua phần mềm Optimation giúp nhân viên kỹ thuật cài đặt thông số và calib rất thuận tiện.

• Đặc biệt chức năng tạo bản lưu(back up) và tải lại(redownload) các thông số của đầu cân giúp lắp đặt và thay thể đầu cân nhanh chóng và đơn giản.

2. Truyền thông linh hoạt, đa tiêu chuẩn

Hỗ trợ đồng thời các giao thức thông dụng trong tự động hóa:

• RS232 / RS485 Modbus RTU / Modbus TCP

• Analog 4–20mA hoặc 0–10V

• Ethernet

• Profinet

• CanOpen

Đầu cân điện tử DAT700 Pavone dễ dàng tích hợp với PLC Siemens, Mitsubishi, Omron, Delta, Rockwell, Beckhoff, Scada & IoT

3. Xử lý tín hiệu và lọc nhiễu thông minh

• Độ phân giải cao

• Bộ lọc số (Digital Filtering) chống rung, chống nhiễu

• Tự động bù nhiệt và hiệu chỉnh

4. Tính ổn định lâu dài – Hoạt động bền bỉ

• Thiết kế cho 24/7 industrial operation

• Chống nhiễu EMC – EN compliance

• Độ tin cậy trong điều kiện khắc nghiệt

5. Tốc độ đáp ứng nhanh – phù hợp cân đóng bao & định lượng

• Đáp ứng nhanh của Đầu cân điện tử DAT700 Pavone bạn có thể tích hợp với các bộ lập trình PLC để điều khiển quá trình cân đóng bao tự động.

• Hoặc những ứng dụng pha trộn nhiều thành phần với yêu cầu sản lượng lớn và chính xác cao

6. Ngoại quan DAT700 được thiết kế hoàn toàn mới

• Kích thước được rút ngắn, phù hợp cho nhiều vị trí lắp đặt:  96 mm x 48 mm x 100 mm (w x h x d)
• Mặt đồng hồ thiết kế mới tính thẩm mỹ cao

Các phiên bản – cấu hình đầu cân DAT700

Đầu cân điện tử DAT700 Pavone chính xác cao có nhiều phiên bản cho các ứng dụng khác nhau, bạn có thể tham khảo các model với các ứng dụng cơ bản sau:

Thông số kỹ thuật chi tiết đầu cân DAT700

Nguồn cấp: 10-30VDC được bảo vệ chống cực ngược. Bảo vệ bằng cầu chì có thể phục hồi
Cách điện: nhóm II

Đầu vào load cell: max 8 of 350 ohms nối song song
Điện áp cấp cho load cell: 5Vdc
Phân giải đầu vào load cell: 24 bits,
Measuring range: from -7.6 mV/V to +7.6 mV/V
Filter: selectable 0.1 Hz – 1000 Hz
Trôi bởi nhiệt (load cell Input): < 0.001% of full scale/C°

Đầu ra analog: ± 10 V / ± 5 V (analog voltage output), 0 ± 20 mA / 4 ± 20 mA (current analogoutput)
Phân giải: 16 bits (both current analog and analog voltage output)
Output linearity: < 0.01% of full scale (cell input), 0.03% of full scale (current analog & analog voltage output)
Trở kháng lắp cho đầu ra analog: minimum 10K Ohm (current analog output), maximum 300 Ohm (analog voltage output)
Trôi bởi nhiệt (analog output): 0.002% of full scale/°C
Calibration (analog output): bằng thông số trên menu

Logic output: 2 photo relay outputs (24 VDC/Vac one NO contact) Relay contact rating 100 mA
Logic inputs: No. 2 opto-isolated

Serial port: Rs232 half duplex, Rs485 half-duplex, USB Device for instrument programming and setting
Baud rate: Up to 115 kb/s (default 9600 b/s)
Fieldbus: PROFIBUS DP-V1, PROFINET, CANOPEN, ETHERNET IP, ETHERCAT, ETHERNET (with
external module)

Tuân thủ quy định về an toàn điện: EN61000-6-2, EN61000-6-3 for EMC, EN61010-1

Tài liệu kỹ thuật đầu cân DAT700– miễn phí tải xuống

• Catalogue chi tiêt thiết bị DAT700

• Tài liệu hướng dẫn lắp đặt & đấu nối

• Sơ đồ tín hiệu & đấu nối dây

• Tài liệu giao thức truyền thông

Catalogue đầu cân DAT700 Pavone Phần mềm kết nối và calib đầu cân DAT700 Optimation Pavone Hướng dẫn sử dụng đầu cân DAT700 Pavone bản tiếng Anh
