Bộ điều khiển nhiệt độ TP – PID công nghiệp, Modbus-RTU RS485, gia nhiệt/làm mát

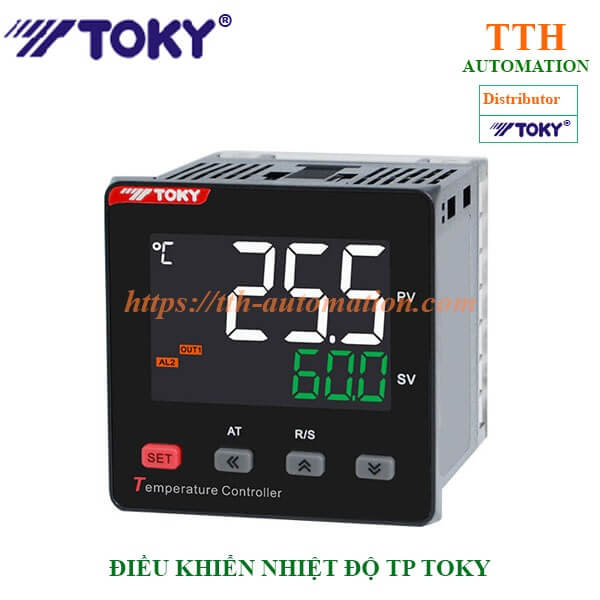

Tổng quan bộ điều khiển nhiệt độ TP Toky

Bộ điều khiển nhiệt độ TP là dòng Intelligent Temperature Controller của hãng Toky sản xuất, dùng cho hệ thống gia nhiệt/làm mát trong công nghiệp, hỗ trợ đa loại tín hiệu vào, nhiều kiểu ngõ ra điều khiển, cảnh báo (alarm), ngõ ra analog, và truyền thông RS485 Modbus-RTU. Thiết bị có thuật toán PID (kèm lựa chọn Fuzzy PID) và Auto-Tune để tối ưu thông số điều khiển cho từng tải nhiệt, giúp nhiệt độ ổn định và giảm dao động

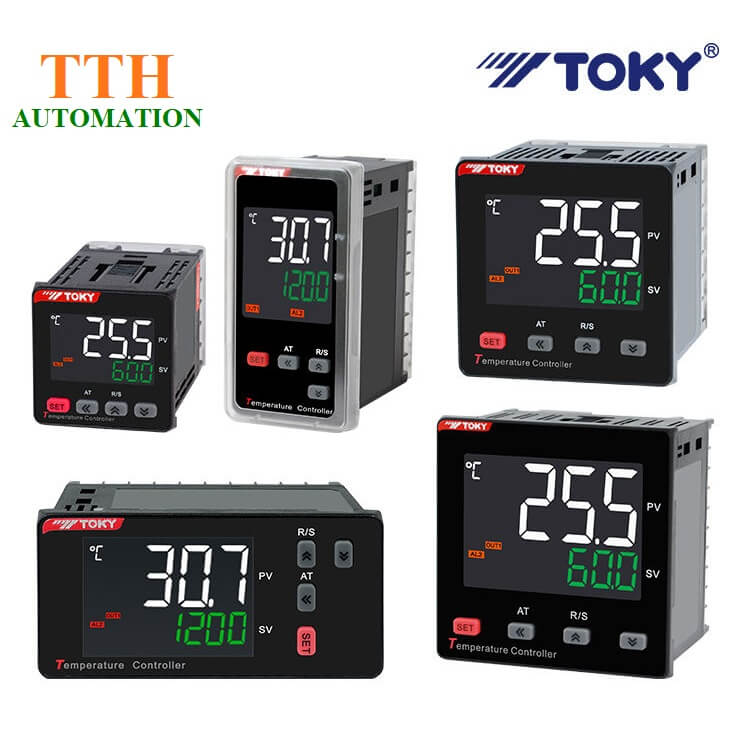

Các size Bộ điều khiển nhiệt độ TP Toky

Điểm mạnh nổi bật bộ điều khiển nhiệt độ TP Toky

1) Đa ngõ vào đo lường (Multi-Input)

Bộ điều khiển nhiệt độ TP Toky hỗ trợ nhiều loại tín hiệu đo, phù hợp cả đo nhiệt và đo tuyến tính:

• Thermocouple (TC): K, J, E, T, B, R, S, N…

• RTD: PT100, JPT100, CU50, CU100…

• Tín hiệu tuyến tính: 0–50 mV, 0–400 Ω, 4–20 mA, 0–10 V (đặt theo mã INP)

2) Nhiều chế độ điều khiển: ON/OFF, PID, gia nhiệt & làm mát

Thiết bị hỗ trợ nhiều Control mode (OT):

• ON/OFF gia nhiệt

• PID gia nhiệt

• ON/OFF làm mát (có tham số liên quan máy nén)

• PID gia nhiệt & làm mát (đầu ra làm mát qua OUT2/AL1 tùy model)

• PID làm mát…

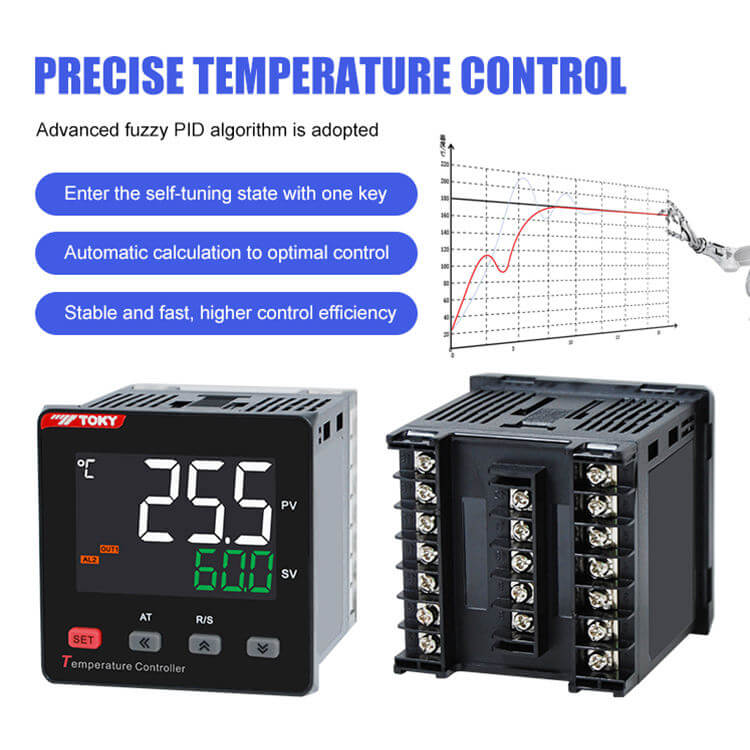

Bộ điều khiển nhiệt PID mờ, TP series hãng Toky

3) Auto-Tune và lựa chọn thuật toán PID

• Auto-Tune giúp tự tối ưu PID khi chạy lần đầu hoặc khi thay đổi tải.

• Có lựa chọn PID thường hoặc Fuzzy PID (PDC).

4) Truyền thông công nghiệp RS485 Modbus-RTU

Bộ điều khiển nhiệt độ TP Toky có RS485 Modbus-RTU, hỗ trợ đọc/ghi thanh ghi (read holding register 0x03, write 0x06/0x10) và có bảng map địa chỉ tham số, dễ dàng kết nối với máy tính hoặc PLC/SCADA khi kết hợp với bộ chuyển đổi truyền thông ACC-USB.

Ứng dụng thực tế của điều khiển nhiệt độ TP Toky

Bộ điều khiển TP phù hợp cho các bài toán điều khiển nhiệt độ cần ổn định và có thể tích hợp hệ thống:

• Lò điện trở / lò sấy / tủ sấy, buồng gia nhiệt

• Máy ép nhựa, máy đùn, gia nhiệt xilanh, gia nhiệt khuôn

• Máy đóng gói, máy dán, gia nhiệt thanh hàn

• Bể gia nhiệt, gia nhiệt dầu/keo, điều khiển nhiệt công nghệ

• Tủ điện OEM cần bộ điều khiển PID chuẩn công nghiệp và có RS485 để kéo dữ liệu về PLC/SCADA

Các vị trí lắp đặt bộ điều khiển nhiệt độ TP Toky trong nhà máy công nghiệp

Dòng model TP và các tùy chọn cấu hình

TP có nhiều kích thước panel (48×48, 72×72, 96×48, 96×96…) và nhiều tổ hợp I/O theo model. Manual mô tả cách đọc mã và lựa chọn theo:

• Ngõ vào: TC/RTD/mV/Ω hoặc phiên bản nhận mA/V

• Ngõ ra điều khiển OUT1: Relay / SSR / 4–20 mA / SCR (đặt hàng) / SSR-Relay chuyển bằng menu ACT tùy model

• Số lượng Alarm: 1 / 2 / 3 (một số size có tùy chọn Alarm 3)

• Analog output: 4–20 mA (một số size/model có, và có thể cấu hình vai trò qua menu ACT)

• Nguồn cấp: AC/DC 100–240 V hoặc DC 24 V

Thông số kỹ thuật chính của bộ điều khiển nhiệt độ TP:

Điện – I/O – hiệu năng

• Tốc độ lấy mẫu: 2 lần/giây

• Nguồn cấp: AC/DC 100–240 V (85–265 V) hoặc DC 24 V

• Công suất tiêu thụ: < 10 VA

• Relay output: 250 VAC / 3 A, tuổi thọ tải thuần trở > 100.000 lần

• SSR output: xung DC 24 V, tải < 30 mA

• Analog (4–20 mA): tải < 500 Ω

• RS485: Modbus-RTU

Môi trường & tiêu chuẩn

• Nhiệt độ làm việc: 0–50 °C; độ ẩm: 45–85%RH (không ngưng tụ)

• Cấp bảo vệ: IP65 (khi lắp đặt theo hướng dẫn panel)

• An toàn: IEC61010-1, Overvoltage category II, pollution level 2, enhanced insulation

• Ghi nhớ mất điện: 10 năm; số lần ghi ~ 1.000.000

Công nghệ điều khiển: PID, giới hạn quá điều chỉnh, chu kỳ điều khiển

TP cho phép cấu hình chi tiết để tối ưu ổn định nhiệt:

• P / I / D: dải tỉ lệ, thời gian tích phân, vi phân

• OVS (Overshoot limit): giới hạn quá điều chỉnh; khi PV > SV + OVS thì cưỡng bức tắt output (giảm vượt nhiệt)

• CP/CP1: chu kỳ điều khiển OUT1/OUT2 (SSR nhanh; relay cần chu kỳ phù hợp để tăng tuổi thọ)

• SPD / PDC: tinh chỉnh tốc độ phản ứng và chọn kiểu thuật toán PID (Fuzzy/STD)

Giao diện vận hành & menu (thân thiện cho kỹ thuật hiện trường)

Màn hình/Phím và trạng thái

Thiết bị hiển thị:

• PV: nhiệt độ đo

• SV: nhiệt độ đặt
  Có đèn trạng thái OUT1/OUT2/AL1/AL2/AT và phím SET/AT/RUN-STOP theo mô tả trong manual.

Các thao tác nhanh quan trọng

1. Đổi SV: nhấn phím thao tác theo trình tự trong manual để SV nhấp nháy → tăng/giảm → SET lưu

2. Vào Common menu: giữ SET > 3s

3. Vào Advanced menu: SET > 3s → tới LCK, đặt LCK=33 để vào menu nâng cao

4. Auto-Tune: giữ phím AT > 3s (bật/tắt tùy trạng thái)

Cảnh báo (Alarm) – logic rõ ràng cho ứng dụng công nghiệp

Bộ điều khiển nhiệt độ TP Toky hỗ trợ nhiều chế độ Alarm (giới hạn trên/dưới, lệch so với SV, khoảng, v.v.) và có hysteresis (HY1/HY2/HY3) để tránh nhấp nháy relay. Manual cung cấp sơ đồ logic alarm và bảng “alarm extension” (ví dụ ức chế alarm khi vừa cấp nguồn, ép bật/tắt alarm…).

Kết nối dây & lắp đặt bộ điều khiển nhiệt độ TP

Khuyến nghị đi dây chống nhiễu

• Dây tín hiệu đo (TC/RTD/analog) tách xa dây nguồn, dây biến tần, dây tải

• Dùng twisted pair có shield cho analog output và RS485; xử lý shield theo hướng dẫn (thường nối đất một đầu phía host)

Lắp đặt panel & cấp bảo vệ

Manual mô tả cách lắp ngàm cố định và bộ phận cover + gasket để đạt cấp bảo vệ mặt trước theo hướng dẫn.

Truyền thông RS485 Modbus-RTU (tóm tắt dùng cho PLC/SCADA)

Tham số truyền thông

• ADD: địa chỉ truyền thông (0–247)

• Baud: 4.8k đến 115.2k (theo mã BAD)

• Parity: none/odd/even

• Manual cung cấp khung dữ liệu, các địa chỉ thanh ghi/ đọc.

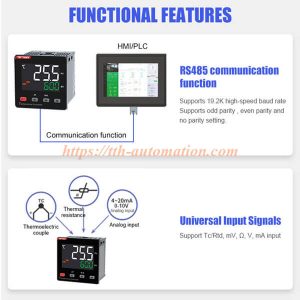

Kết nối truyền thông RS485 bộ điều khiển nhiệt TP

Map thanh ghi phổ biến (gợi ý triển khai)

Manual có bảng mapping, ví dụ:

• SV (set value), PV (measured value)

• AL1/AL2…, HY, P/I/D, OT, ACT, FT, v.v.

Cách chọn đúng model TP (theo nhu cầu thực tế)

Chọn theo ngõ vào (sensor)

• Dùng TC cho nhiệt cao, phản ứng nhanh

• Dùng PT100/RTD cho ổn định, độ chính xác tốt ở dải trung bình

• Dùng 4–20 mA / 0–10 V nếu bạn lấy tín hiệu từ transmitter/PLC

Chọn theo ngõ ra điều khiển (load)

• SSR output: phù hợp điều khiển gia nhiệt nhanh, đóng cắt nhiều

• Relay output: tải nhỏ/đóng cắt ít, ưu tiên đơn giản

• 4–20 mA control: phù hợp điều khiển analog (van tuyến tính, driver phù hợp)
  Manual cũng mô tả menu ACT để chọn chế độ output tương ứng cấu hình thiết bị.

Chọn theo tích hợp hệ thống

• Cần giám sát/ghi log/điều khiển từ PLC → ưu tiên bản có RS485 Modbus-RTU

FAQ

Bộ điều khiển nhiệt độ TP Toky có tự tinh chỉnh PID không?

Có. TP hỗ trợ Auto-Tune để tự tìm tham số PID khi chạy lần đầu hoặc khi thay đổi điều kiện tải.

TP hỗ trợ những loại cảm biến nào?

Hỗ trợ nhiều loại TC/RTD và cả tín hiệu tuyến tính như 4–20 mA, 0–10 V, 0–50 mV, 0–400 Ω theo cấu hình INP.

TP có giao tiếp PLC qua RS485 không?

Có. TP dùng RS485 Modbus-RTU, có ví dụ đọc/ghi thanh ghi và bảng mapping địa chỉ.

TP có dùng được cảm biến PT100 và K-type không?

Có. TP hỗ trợ các nhóm cảm biến phổ biến như RTD (ví dụ PT100) và Thermocouple (ví dụ K-type). Khi lắp đặt cần chọn đúng kiểu Input (INP) và kiểm tra đúng thang đo/hiển thị để đọc PV chính xác.

Nên chọn ngõ ra Relay hay SSR cho bộ TP?

• Chọn SSR khi cần đóng cắt nhanh, ổn định hơn cho gia nhiệt (đặc biệt heater band/khuôn), và muốn giảm mòn tiếp điểm.

• Chọn Relay khi tải nhỏ, tần suất đóng cắt thấp hoặc bạn cần điều khiển contactor/relay trung gian.
  Thiết lập chu kỳ điều khiển (cycle time) phù hợp sẽ giúp hệ ổn định và tăng tuổi thọ phần tử đóng cắt.

Bộ điều khiển nhiệt độ TP Toky có thể xuất tín hiệu 4–20mA về PLC/SCADA không?

Tùy model/cấu hình. Với phiên bản có 4–20mA, thiết bị có thể cấu hình để dùng 4–20mA cho mục đích điều khiển hoặc xuất analog (retransmission) tùy thiết lập. Khi tích hợp PLC/SCADA qua RS485, bạn cũng có thể đọc PV/SV trực tiếp mà không cần analog nếu hệ đã dùng Modbus-RTU.

👉 Xem video tổng quan về sản phẩm: Bộ điều khiển nhiệt độ TP Toky

Quý khách vui lòng liên hệ tư vấn về kỹ thuật và mua hàng:

Hotline kỹ thuật – tư vấn: 0243 566 7397
Email tiếp nhận báo giá: info@tthvn.com
Facebook: https://www.facebook.com/tthautomaticvietnam
Hỗ trợ trực tuyến tại trang chủ Website: https://tth-automation.com

Thông số kỹ thuật cơ bản bộ điều khiển nhiệt độ TP Toky:

Nguồn cấp: AC/DC 100~240V hoặc DC 24V
Full size: TP4: 48Hx48W; TP6: 96Hx48W; TP7: 72Hx72W; TP8: 48Hx96W; TP9: 96Hx96W
Tương thích nhiều kiểu can nhiệt
Đầu ra SSR và Relay được tích hợp sẵn
Tích hợp nhiều thuật toán điều khiển
Có đầu ra truyền thông RS485 Modbus RTU
