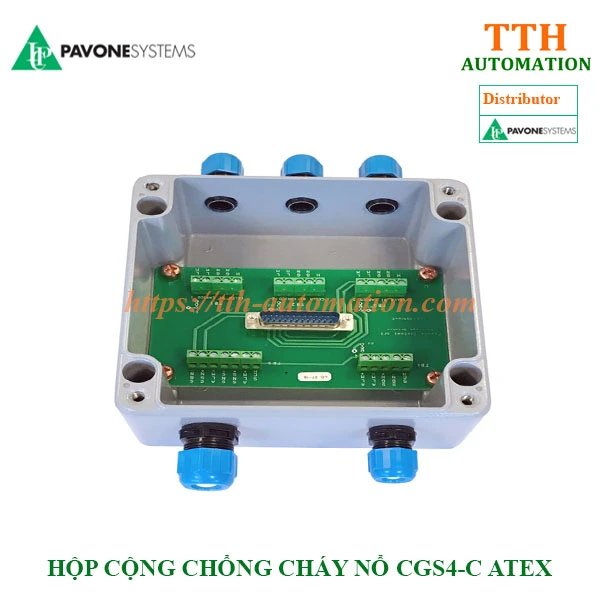

Hộp Cộng Load Cell Chống Cháy Nổ Pavone CGS4-C ATEX
Giá bán: Liên hệ
Hộp cộng Load Cell chống cháy nổ Pavone CGS4-C ATEX (Junction Box) được thiết kế để kết nối và tổng hợp tín hiệu từ 4 Load Cell, sử dụng trong các hệ thống cân công nghiệp yêu cầu thiết bị có chứng nhận ATEX cho môi trường khí hoặc bụi dễ cháy nổ.
Đặc điểm nổi bật:
- Chứng nhận ATEX: Ex ia IIC T4 Ga; Ex ia IIIC T135°C Da.
- Kết nối và tổng hợp tín hiệu từ 4 Load Cell.
- Hỗ trợ kiểm tra từng Load Cell qua Pavone Tester 1008.
- Tùy chọn vỏ nhôm đúc hoặc thép không gỉ.
- Nhiệt độ làm việc: −30 đến +40°C.
- Phù hợp cho cân silo, cân bồn và cân định lượng có yêu cầu ATEX, theo điều kiện chứng nhận và thiết kế hệ thống.
Thương hiệu: Pavone Sistemi – Italy | Model: CGS4-C ATEX
- Miễn phí vận chuyển với nhiều mặt hàng
- Mua càng nhiều, chiết khấu càng cao
- Chương trình hỗ trợ kỹ thuật cho nhiều mặt hàng
Liên hệ
| Mã hàng | Giá niêm yết | Giá bán | Tình trạng | Số lượng | Đặt hàng |
|---|---|---|---|---|---|
|
Hộp cộng Load Cell chống cháy nổ Pavone CGS4-C ATEX – Junction Box cho hệ thống cân công nghiệp
Hộp cộng Load Cell chống cháy nổ Pavone CGS4-C ATEX (Junction Box) là thiết bị dùng để kết nối và tổng hợp tín hiệu từ 4 cảm biến trọng lượng Load Cell thành một đường tín hiệu chung, truyền về đầu cân điện tử hoặc bộ xử lý tín hiệu cân.
Khác với các hộp cộng Load Cell thông thường, Junction Box CGS4-C ATEX được Pavone Sistemi – Italy phát triển với chứng nhận ATEX, phục vụ các ứng dụng cân điện tử công nghiệp có yêu cầu sử dụng thiết bị phù hợp với môi trường có nguy cơ cháy nổ do khí hoặc bụi.
Sản phẩm sử dụng phương pháp bảo vệ an toàn nội tại Ex ia, với ký hiệu ATEX được công bố cho môi trường khí và bụi. CGS4-C ATEX có tùy chọn vỏ nhôm đúc hoặc thép không gỉ, đồng thời tích hợp đầu nối kiểm tra nhanh tương thích với thiết bị Pavone Tester 1008.
Ưu điểm nổi bật của Junction Box chống cháy nổ CGS4-C ATEX
- Chứng nhận ATEX: có ký hiệu Ex ia IIC T4 Ga và Ex ia IIIC T135°C Da theo tài liệu Pavone.
- Bảo vệ an toàn nội tại Ex ia: phù hợp để xem xét trong thiết kế mạch cân có yêu cầu phòng nổ theo điều kiện chứng nhận.
- Kết nối 4 Load Cell: tập trung tín hiệu từ các cảm biến trọng lượng về một đường tín hiệu chung.
- Hỗ trợ Tester 1008: đầu nối nhanh phục vụ kiểm tra tín hiệu từng Load Cell và chẩn đoán hệ thống.
- Tùy chọn vật liệu vỏ: nhôm đúc hoặc thép không gỉ, với kích thước lắp đặt riêng.
- Nhiệt độ làm việc: từ -30 đến +40°C.
- Ứng dụng chuyên biệt: hệ thống cân silo, cân bồn và cân định lượng tại các vị trí có yêu cầu thiết bị đạt chứng nhận ATEX phù hợp.
Chứng nhận ATEX và khả năng bảo vệ phòng nổ của CGS4-C ATEX
Trong các nhà máy có môi trường khí hoặc bụi dễ cháy nổ, thiết bị điện sử dụng tại khu vực nguy hiểm phải được lựa chọn theo phân vùng, đặc tính môi trường và yêu cầu bảo vệ phòng nổ.
Hộp cộng Load Cell CGS4-C ATEX được Pavone công bố với hai ký hiệu bảo vệ:
| Ký hiệu ATEX | Ý nghĩa kỹ thuật |
|---|---|
| Ex ia IIC T4 Ga | Bảo vệ an toàn nội tại mức ia cho môi trường khí, nhóm khí IIC, cấp nhiệt độ T4 và mức bảo vệ thiết bị Ga. |
| Ex ia IIIC T135°C Da | Bảo vệ an toàn nội tại mức ia cho môi trường bụi, nhóm bụi IIIC, nhiệt độ bề mặt ký hiệu T135°C và mức bảo vệ thiết bị Da. |
| -30°C ≤ Tamb ≤ +40°C | Giới hạn nhiệt độ môi trường được công bố cho phiên bản ATEX. |
Phương pháp bảo vệ an toàn nội tại Ex ia là gì?
Ex ia (Intrinsic Safety) là phương pháp bảo vệ phòng nổ dựa trên việc giới hạn năng lượng điện trong mạch ở mức phù hợp nhằm ngăn ngừa khả năng gây bắt cháy trong những điều kiện được tiêu chuẩn quy định.
Đối với hệ thống cân Load Cell, phương pháp này đòi hỏi phải xem xét đồng bộ các thiết bị và mạch điện liên quan, bao gồm Load Cell, Junction Box, thiết bị giao tiếp an toàn nội tại, dây dẫn và các thông số điện được phép.
Lưu ý: CGS4-C ATEX được công bố với kiểu bảo vệ Ex ia; không được hiểu là thiết bị có vỏ chịu nổ Ex d. Chứng nhận của riêng Junction Box không tự động chứng nhận toàn bộ hệ thống cân.
CGS4-C ATEX có phù hợp với Zone 0 và Zone 20 không?
Các ký hiệu mức bảo vệ thiết bị Ga và Da có liên quan đến những yêu cầu bảo vệ cao dành cho môi trường khí và bụi. Tuy nhiên, việc lựa chọn CGS4-C ATEX cho Zone 0, Zone 20 hoặc một phân vùng cụ thể phải được xác nhận bằng chứng nhận của đúng phiên bản, các điều kiện sử dụng và đánh giá an toàn của toàn bộ mạch đo.
Không nên chỉ dựa trên ký hiệu ATEX trong bảng thông số để quyết định lắp đặt thiết bị tại khu vực nguy hiểm.
Nguyên lý hoạt động của hộp cộng Load Cell CGS4-C ATEX
Trong hệ thống cân sử dụng nhiều cảm biến trọng lượng, mỗi Load Cell tạo ra tín hiệu điện tương ứng với tải trọng tác dụng lên cảm biến. Các tín hiệu được đưa về Junction Box CGS4-C ATEX để tổng hợp thành một đường tín hiệu chung.
Quy trình hoạt động
- Các Load Cell được lắp tại những vị trí chịu tải của silo, bồn hoặc bàn cân.
- Dây tín hiệu từng Load Cell được kết nối vào các đầu cực tương ứng trên CGS4-C ATEX.
- Junction Box tổng hợp tín hiệu từ các Load Cell.
- Tín hiệu chung được truyền đến thiết bị xử lý trọng lượng phù hợp với cấu hình hệ thống.
- Dữ liệu trọng lượng được xử lý, hiển thị hoặc truyền đến PLC, HMI và SCADA thông qua thiết bị đo tương thích.
Sơ đồ chức năng: 4 Load Cell → Junction Box CGS4-C ATEX → Thiết bị xử lý trọng lượng(Đầu cân điện tử, Bộ chuyển đổi tín hiệu load cell) → PLC / HMI / SCADA.
Trong ứng dụng phòng nổ, sơ đồ trên chỉ thể hiện luồng tín hiệu. Thiết kế thực tế phải bổ sung các thành phần bảo vệ và giao tiếp an toàn nội tại theo hồ sơ kỹ thuật của toàn bộ hệ thống.
Kiểm tra và chẩn đoán Load Cell bằng Pavone Tester 1008
CGS4-C ATEX được trang bị đầu nối kiểm tra nhanh tương thích với Pavone Tester 1008. Đây là tính năng hữu ích khi kiểm tra hệ thống cân có nhiều cảm biến trọng lượng.
- Hỗ trợ kiểm tra tín hiệu riêng của từng Load Cell.
- Hỗ trợ xác định nhánh tín hiệu cần kiểm tra khi kết quả cân bất thường.
- Thuận tiện trong quá trình đánh giá tình trạng cảm biến.
- Hỗ trợ công tác bảo trì và chẩn đoán hệ thống cân công nghiệp.
Tester 1008 là thiết bị kiểm tra riêng. Việc sử dụng hoặc kết nối thiết bị kiểm tra tại khu vực nguy hiểm phải được xác nhận theo các điều kiện an toàn áp dụng; không mặc định được phép thao tác khi môi trường đang có nguy cơ cháy nổ.
Ứng dụng của hộp cộng Load Cell chống cháy nổ
1. Hệ thống cân silo chứa nguyên liệu dạng bột
Trong các hệ thống cân silo có nguy cơ phát sinh bụi dễ cháy nổ, Junction Box CGS4-C ATEX có thể được xem xét để tổng hợp tín hiệu từ các Load Cell, khi cấu hình thiết bị và điều kiện lắp đặt phù hợp với phân vùng nguy hiểm.
2. Hệ thống cân bồn trong ngành hóa chất
Đối với bồn chứa nguyên liệu hoặc chất lỏng có khả năng hình thành môi trường khí dễ cháy nổ, hộp cộng Load Cell ATEX là một thành phần cần được lựa chọn phù hợp trong thiết kế hệ thống đo trọng lượng.
3. Hệ thống cân định lượng và phối trộn
CGS4-C ATEX có thể được tích hợp vào hệ thống cân định lượng, cấp liệu và phối trộn tại các khu vực yêu cầu thiết bị được chứng nhận phòng nổ, đồng thời vẫn đảm bảo chức năng tập trung tín hiệu Load Cell.
4. Hệ thống cân trong dây chuyền sản xuất có yêu cầu ATEX
Thiết bị phù hợp để xem xét cho các dự án cân điện tử trong ngành công nghiệp có nguy cơ cháy nổ do khí hoặc bụi, khi đáp ứng yêu cầu về phân vùng, nhóm môi trường, nhiệt độ và thiết kế an toàn nội tại.
Thông số kỹ thuật Junction Box Pavone CGS4-C ATEX
| Thông số kỹ thuật | Giá trị |
|---|---|
| Nhà sản xuất | Pavone Sistemi – Italy |
| Model | CGS4-C ATEX |
| Loại thiết bị | Hộp cộng Load Cell – Junction Box |
| Chức năng | Kết nối và tổng hợp tín hiệu Load Cell |
| Số Load Cell | 4 theo sơ đồ nhà sản xuất |
| Kết nối kiểm tra | Đầu nối nhanh cho Pavone Tester 1008 |
| Vật liệu vỏ | Nhôm đúc hoặc thép không gỉ |
| Nhiệt độ làm việc | -30 đến +40°C |
| Độ ẩm làm việc | Tối đa 85% RH, không ngưng tụ |
| Nhiệt độ lưu kho | -30 đến +70°C |

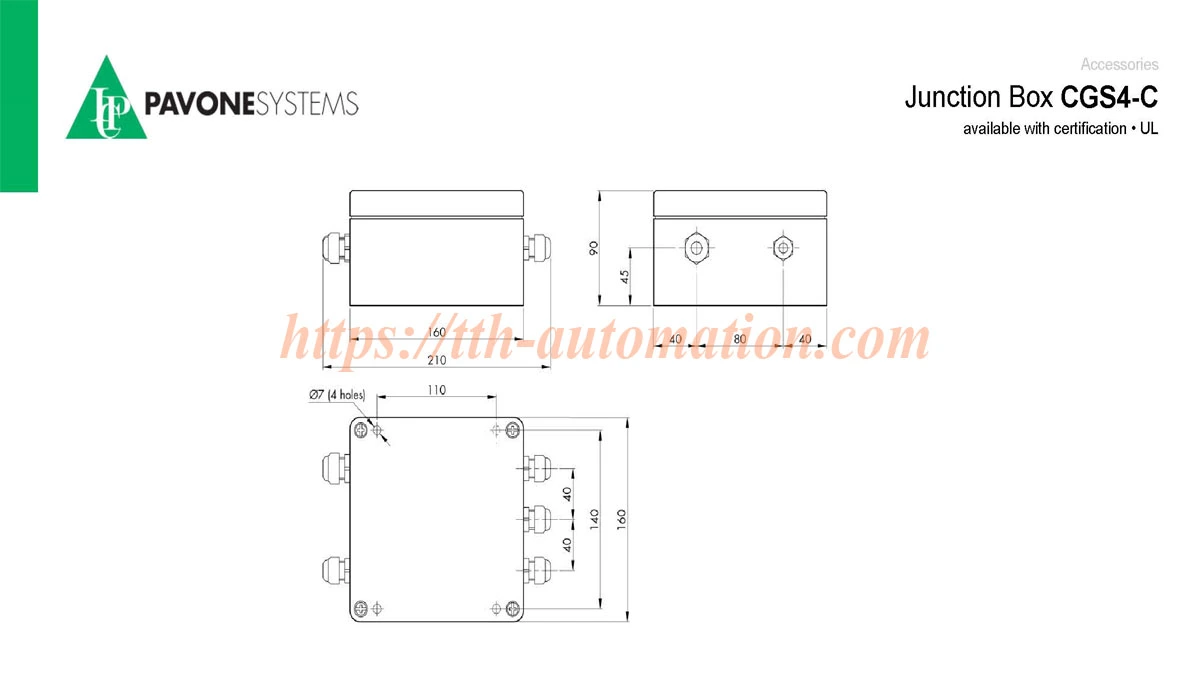

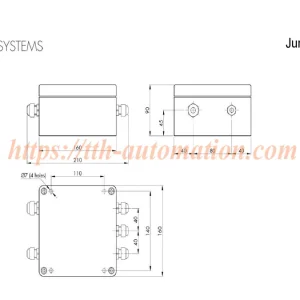

| Kích thước vỏ nhôm | 160 × 160 × 90 mm |
| Khoảng cách lỗ lắp vỏ nhôm | 140 × 110 mm |
| Kích thước vỏ inox | 200 × 200 × 100 mm |
| Khoảng cách lỗ lắp vỏ inox | 151 × 150 mm |
| Chứng nhận được công bố | UL, ATEX |
| ATEX – môi trường khí | Ex ia IIC T4 Ga |
| ATEX – môi trường bụi | Ex ia IIIC T135°C Da |
| Nhiệt độ môi trường ATEX | -30°C ≤ Tamb ≤ +40°C |
Thông số được tổng hợp từ datasheet Pavone về Hộp cộng Load Cell chống cháy nổ CGS4-C ATEX. Nhà sản xuất có thể thay đổi thông số mà không thông báo trước.

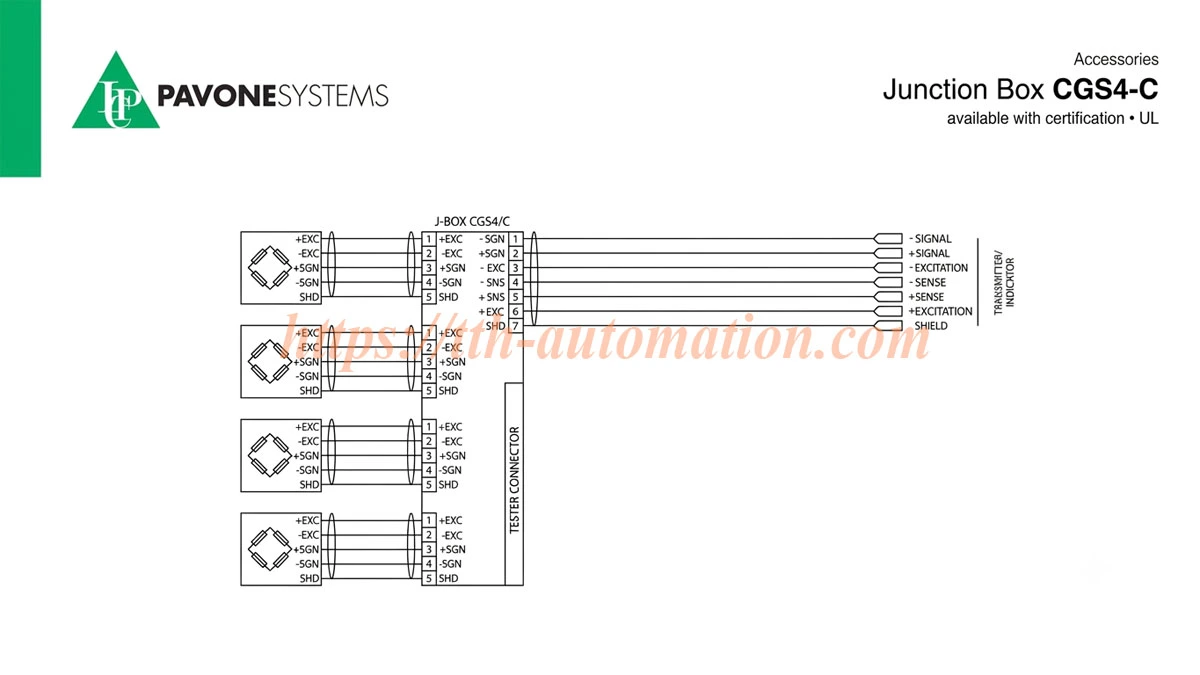

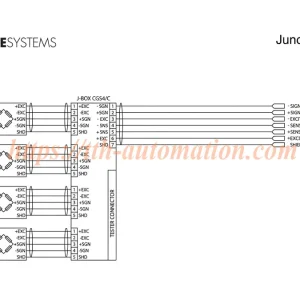

Sơ đồ đấu dây Junction Box CGS4-C ATEX
Hộp cộng sử dụng các đường tín hiệu cơ bản của Load Cell analog gồm nguồn kích thích, tín hiệu đo và dây chống nhiễu. Khi đấu nối phải tuân thủ ký hiệu đầu cực trên thiết bị và tài liệu của đúng model cảm biến.
| Ký hiệu | Chức năng |
|---|---|
| +EXC | Nguồn kích thích dương |
| -EXC | Nguồn kích thích âm |
| +SGN | Tín hiệu đo dương |
| -SGN | Tín hiệu đo âm |
| SHD | Dây chống nhiễu (Shield) |
Lưu ý: màu dây có thể khác nhau giữa các nhà sản xuất và từng model Load Cell. Đối với hệ thống ATEX, ngoài việc đấu dây đúng tín hiệu, cần kiểm tra thông số an toàn nội tại, phương pháp đi dây và các yêu cầu lắp đặt liên quan.
So sánh hộp cộng Load Cell CGS4-C và CGS4-C ATEX
| Tiêu chí | CGS4-C | CGS4-C ATEX |
|---|---|---|
| Chức năng | Tổng hợp tín hiệu Load Cell | Tổng hợp tín hiệu Load Cell |
| Số Load Cell | 4 | 4 |
| Tester 1008 | Hỗ trợ | Hỗ trợ |
| Nhiệt độ làm việc | -30 đến +70°C | -30 đến +40°C |
| Chứng nhận ATEX | Không công bố cho bản tiêu chuẩn | Có, theo tài liệu Pavone |
| Ứng dụng | Hệ thống cân thông thường | Hệ thống cân có yêu cầu ATEX phù hợp |
CGS4-C tiêu chuẩn dành cho các hệ thống cân không yêu cầu thiết bị có chứng nhận ATEX. Trong khi đó, CGS4-C ATEX được lựa chọn khi thiết kế hệ thống cân tại khu vực nguy hiểm có yêu cầu bảo vệ phòng nổ phù hợp.
Câu hỏi thường gặp về hộp cộng Load Cell chống cháy nổ
Hộp cộng Load Cell chống cháy nổ CGS4-C ATEX dùng để làm gì?
Thiết bị dùng để kết nối và tổng hợp tín hiệu từ 4 Load Cell thành một đường tín hiệu chung, phục vụ hệ thống cân có yêu cầu sử dụng Junction Box đạt chứng nhận ATEX.
Junction Box CGS4-C ATEX có chứng nhận chống cháy nổ nào?
Pavone công bố các ký hiệu Ex ia IIC T4 Ga và Ex ia IIIC T135°C Da, với giới hạn nhiệt độ môi trường từ -30 đến +40°C.
CGS4-C ATEX có sử dụng được trong môi trường bụi dễ cháy nổ không?
Thiết bị có ký hiệu ATEX dành cho môi trường bụi. Khả năng sử dụng tại vị trí cụ thể phải được đối chiếu với phân vùng, chứng nhận và điều kiện lắp đặt.
CGS4-C ATEX có kết nối được 4 Load Cell không?
Có. Sơ đồ kỹ thuật của Pavone thể hiện cấu hình kết nối 4 Load Cell.
Hộp cộng Load Cell chống cháy nổ CGS4-C ATEX có thể kết nối trực tiếp với PLC không?
Không. CGS4-C ATEX là Junction Box tổng hợp tín hiệu Load Cell, không phải bộ chuyển đổi tín hiệu hoặc bộ truyền thông PLC. Cần sử dụng thiết bị xử lý trọng lượng phù hợp.
CGS4-C ATEX có những tùy chọn vật liệu vỏ nào?
Nhà sản xuất công bố tùy chọn vỏ nhôm đúc và vỏ thép không gỉ, với kích thước và khoảng cách lỗ lắp đặt khác nhau.
Chỉ sử dụng CGS4-C ATEX có đủ để hệ thống cân đạt yêu cầu ATEX không?
Không. Toàn bộ hệ thống phải được đánh giá đồng bộ, bao gồm Load Cell, Junction Box, thiết bị giao tiếp an toàn nội tại, thông số điện, dây dẫn và phương án lắp đặt.
Tài liệu kỹ thuật và tư vấn lựa chọn Junction Box CGS4-C ATEX
Để tham khảo thông số kỹ thuật, bản vẽ kích thước, sơ đồ đấu dây và ký hiệu chứng nhận, xem Junction Box CGS4-C ATEX trên website chính thức của Pavone Sistemi.
TTH Automation tư vấn lựa chọn hộp cộng Load Cell, Junction Box, đầu cân điện tử và giải pháp xử lý tín hiệu trọng lượng cho các hệ thống cân công nghiệp.
Đối với ứng dụng trong khu vực có nguy cơ cháy nổ, cần xác định phân vùng nguy hiểm, nhóm khí hoặc bụi, nhiệt độ môi trường và các yêu cầu kỹ thuật của toàn bộ hệ thống trước khi lựa chọn thiết bị.
