Load Cell Pavone DDR – Double Shear Beam 2–100 tấn

Load Cell Pavone DDR – Double Shear Beam tải trọng lớn 2–100 tấn

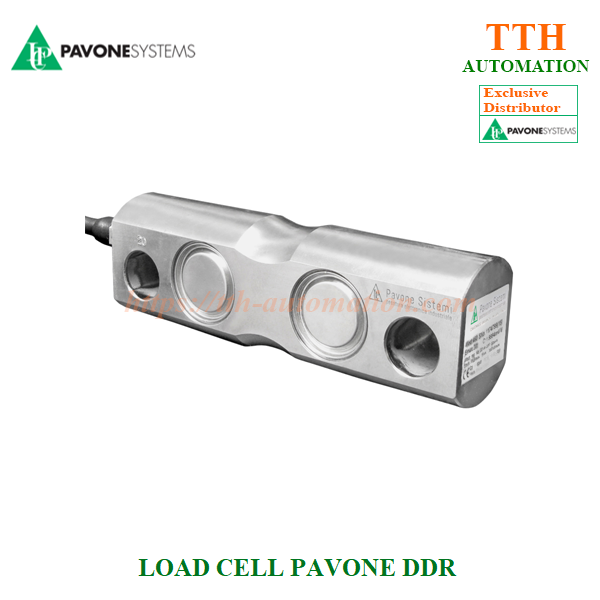

Load Cell Pavone DDR là dòng cảm biến trọng lượng tải trọng lớn sử dụng nguyên lý Double Shear Beam – dầm chịu cắt hai đầu, được thiết kế chuyên dụng cho các hệ thống cân silo, cân bồn và tank công nghiệp. DDR có 9 mức tải từ 2 đến 100 tấn, kết cấu bằng thép không gỉ, hàn kín hoàn toàn, cấp bảo vệ IP68 và tín hiệu đầu ra 2 mV/V.

Thiết kế Double Shear Beam mang lại kết cấu cơ khí chắc chắn, độ tuyến tính cao và chiều cao lắp đặt thấp, đặc biệt phù hợp với các hệ thống cân có tải trọng lớn. Load Cell DDR có thể kết hợp với DE Mounting Kit để tạo thành cụm cân hoàn chỉnh, hỗ trợ xử lý các chuyển vị do giãn nở nhiệt và biến dạng kết cấu, đồng thời tích hợp chức năng anti-tilting cho các ứng dụng cân silo và tank.

Với các silo cao, bồn chứa lớn hoặc hệ thống đặt ngoài trời, việc kết hợp Load Cell DDR với Mounting Kit phù hợp giúp kiểm soát tốt hơn các tác động cơ khí phát sinh trong quá trình vận hành, đồng thời tạo kết cấu lắp đặt chắc chắn và thuận tiện cho bảo trì.

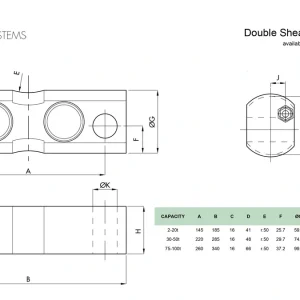

Thông số kỹ thuật Load Cell Pavone DDR

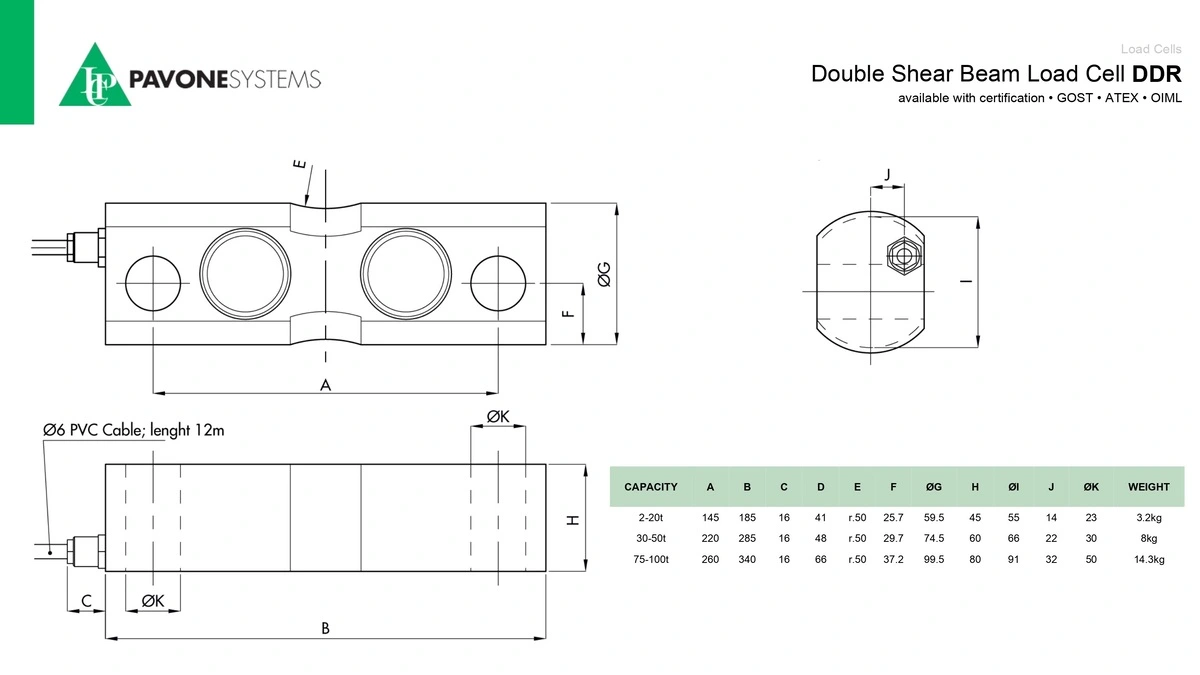

Các model và dải tải Load Cell DDR

Load Cell Pavone DDR có 9 mức tải trọng từ 2 đến 100 tấn, cho phép lựa chọn theo tải tổng của silo hoặc bồn, số lượng điểm đỡ và điều kiện vận hành thực tế.

Lưu ý: không nên lựa chọn Load Cell chỉ bằng cách chia tổng tải trọng cho số điểm đỡ. Cần tính đến tải trọng bản thân kết cấu, vật liệu chứa, phân bố tải, tải động và hệ số an toàn của hệ thống.

Double Shear Beam là gì?

Double Shear Beam là nguyên lý Load Cell dạng dầm chịu cắt hai đầu. Tải trọng được truyền vào khu vực trung tâm của phần tử đàn hồi trong khi hai đầu Load Cell được liên kết với kết cấu lắp đặt.

So với Shear Beam thông thường, kết cấu Double Shear Beam đặc biệt phù hợp với các Load Cell có tải trọng lớn. Với DDR, Pavone phát triển dải tải lên tới 100 tấn trên một Load Cell, đồng thời duy trì độ tuyến tính cao và chiều cao cơ khí thấp.

Ưu điểm của Load Cell Double Shear Beam DDR

• Dải tải trọng lớn: từ 2 đến 100 tấn, phù hợp với silo, tank và bồn chứa công nghiệp.
• Độ tuyến tính cao: phù hợp với các hệ thống cân yêu cầu độ ổn định và chính xác.
• Kết cấu cơ khí chắc chắn: thích hợp cho các hệ thống cân tải trọng lớn và môi trường công nghiệp.
• Low mechanical profile: chiều cao cơ khí thấp giúp thuận lợi khi tích hợp vào chân bồn và silo.
• Thép không gỉ và hàn kín: tăng khả năng bảo vệ Load Cell trong môi trường công nghiệp.
• Cáp 6 dây dài 12 m: thuận lợi cho hệ thống silo và bồn có khoảng cách kết nối lớn.
• Có phiên bản nhiệt độ cao: đáp ứng các ứng dụng đặc biệt khi lựa chọn phiên bản phù hợp.
• Dễ kết hợp thành weighing module: có DE Mounting Kit chuyên dụng cho hệ thống cân bồn và silo.

Load Cell DDR chuyên dùng cho cân silo và cân bồn

Cân silo là một trong những ứng dụng điển hình của Load Cell DDR. Các Load Cell được bố trí tại những điểm đỡ của silo để chuyển tải trọng của kết cấu và vật liệu chứa thành tín hiệu điện phục vụ đo lường, giám sát và điều khiển.

Đối với silo lớn hoặc silo có chiều cao lớn, hệ thống cân không chỉ chịu tải trọng thẳng đứng. Trong quá trình vận hành có thể xuất hiện thêm các tác động cơ khí như:

• tải gió tác động lên thân silo;
• giãn nở và co ngót kết cấu do thay đổi nhiệt độ;
• rung động trong quá trình nạp hoặc xả vật liệu;
• lực phát sinh từ đường ống và các thiết bị kết nối;
• phân bố tải không đều giữa các chân silo;
• lực ngang và moment tác động lên kết cấu đỡ;
• chuyển vị hoặc biến dạng của kết cấu và nền móng.

Do đó, với các hệ thống cân silo tải trọng lớn, Load Cell và hệ thống Mounting Kit cần được xem xét như một cụm cơ khí hoàn chỉnh thay vì chỉ lựa chọn Load Cell theo tải trọng.

DDR kết hợp DE Mounting Kit cho silo cao

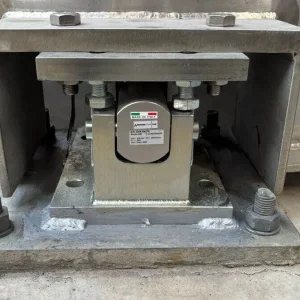

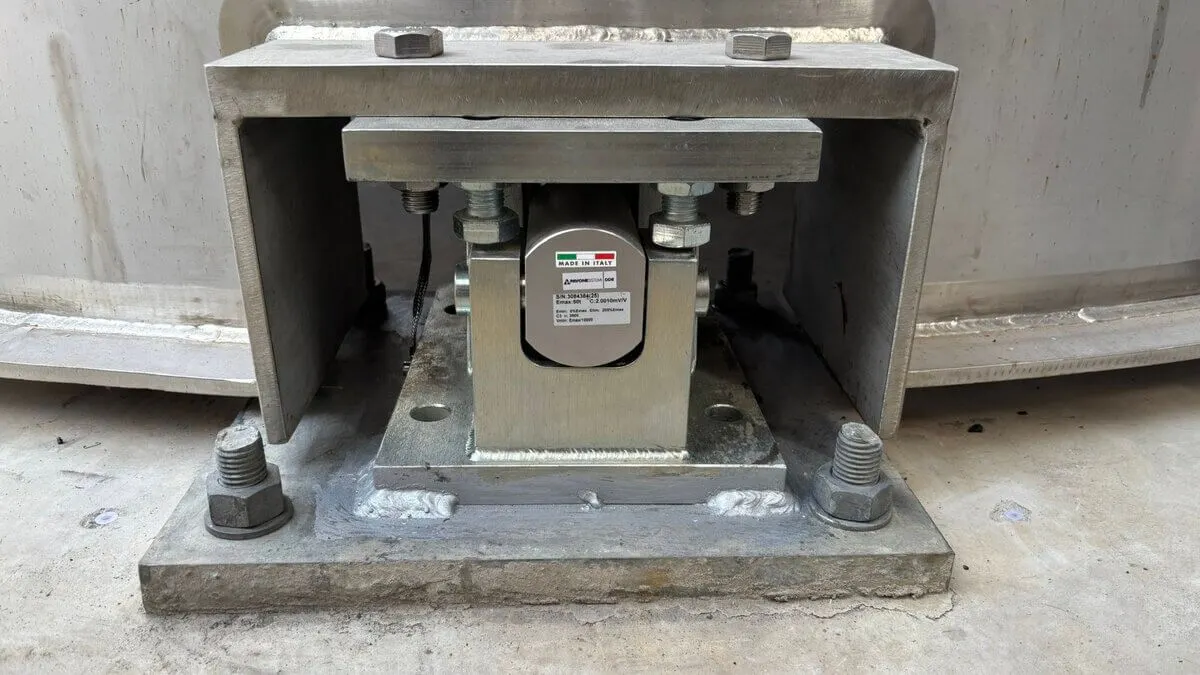

DE Mounting Kit là bộ gá chuyên dụng có thể kết hợp với Load Cell Pavone DDR để tạo thành weighing module cho silo, tank, bồn chứa, hopper và các hệ thống cân công nghiệp tải trọng lớn.

DE Mounting Kit hỗ trợ hệ thống thích nghi với giãn nở nhiệt, biến dạng và chuyển vị của kết cấu. Bộ gá đồng thời tích hợp chức năng anti-tilting, giúp hạn chế hiện tượng nhấc hoặc nghiêng của cụm gá trong các điều kiện cơ khí bất lợi.

Đặc tính này đặc biệt có ý nghĩa đối với silo cao và silo đặt ngoài trời, nơi tải gió và các lực ngang có thể tạo ra moment đáng kể tại các chân đỡ.

DE Mounting Kit theo dải tải DDR

Bộ gá còn hỗ trợ việc thay thế Load Cell trong quá trình bảo trì thông qua hệ thống bulông trên tấm gá, giúp giảm tải khỏi Load Cell khi cần tháo lắp hoặc thay thế.

Lưu ý: chức năng anti-tilting của DE Mounting Kit không thay thế cho việc tính toán ổn định chống lật của toàn bộ silo. Với silo cao, cần tính toán độc lập tải gió, chiều cao, trọng tâm, tải động, nền móng, bulông neo và kết cấu chịu lực của hệ thống.

Giãn nở nhiệt ảnh hưởng thế nào đến cân silo?

Silo và tank kim loại có kích thước lớn sẽ giãn nở hoặc co lại khi nhiệt độ thay đổi. Nếu kết cấu cân bị khóa cứng theo phương ngang, chuyển vị nhiệt có thể sinh ra lực không mong muốn tại các điểm đặt Load Cell, ảnh hưởng đến độ chính xác và làm tăng ứng suất cơ khí.

Do đó, hệ thống mounting cần vừa truyền tải trọng cần đo tới Load Cell, vừa cho phép các chuyển vị cơ khí cần thiết trong phạm vi thiết kế. Khả năng thích nghi với giãn nở nhiệt và biến dạng kết cấu là một trong những ưu điểm quan trọng của DDR kết hợp DE Mounting Kit trong ứng dụng cân silo và tank.

Load Cell DDR khác Load Cell SBR như thế nào?

Cả DDR và Load Cell Pavone SBR đều hoạt động dựa trên biến dạng cắt, nhưng khác nhau rõ rệt về kết cấu, dải tải và nhóm ứng dụng.

Với các hệ thống tải trung bình, SBR là một giải pháp Shear Beam linh hoạt. Khi tải trọng tăng cao hoặc ứng dụng tập trung vào silo và tank công nghiệp, DDR cung cấp dải tải lớn hơn và có hệ thống DE Mounting Kit chuyên dụng.

Cách lựa chọn tải trọng Load Cell DDR cho silo

Với hệ thống sử dụng n Load Cell, tải trung bình lý thuyết trên mỗi Load Cell có thể ước tính:

F = W / n

Trong đó:

• F: tải trung bình lý thuyết trên mỗi Load Cell;
• W: tổng trọng lượng cần cân, bao gồm silo hoặc tank và vật liệu chứa;
• n: số lượng Load Cell.

Tuy nhiên, giá trị trên chỉ là bước tính ban đầu. Capacity thực tế cần xét thêm phân bố tải không đều, tải động, điều kiện nạp/xả và hệ số an toàn phù hợp.

Đối với silo cao hoặc silo ngoài trời, tải gió và độ ổn định của kết cấu phải được tính toán riêng. Không nên tăng capacity Load Cell để thay thế cho việc tính toán kết cấu cơ khí.

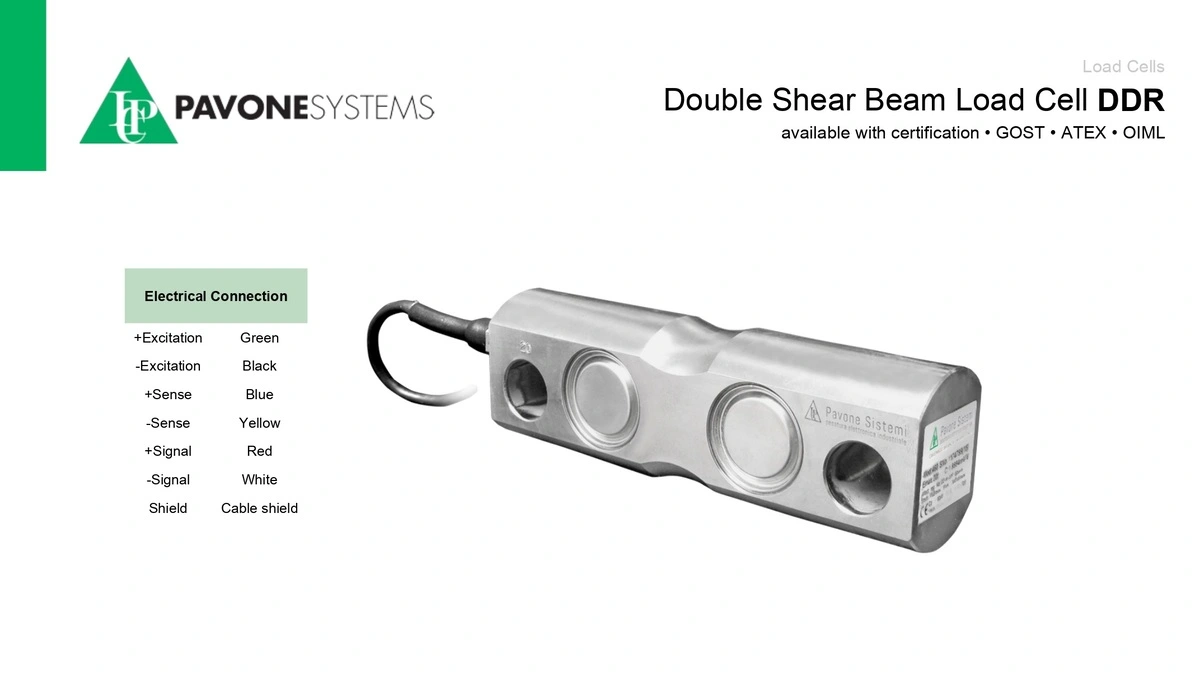

Kết nối Load Cell DDR với hệ thống cân

Trong hệ thống cân silo sử dụng nhiều Load Cell DDR, cấu trúc tín hiệu điển hình có thể được triển khai:

Load Cell DDR → Junction Box → Đầu cân / Weight Transmitter → PLC → HMI / SCADA

Junction Box được sử dụng để tập trung tín hiệu từ nhiều Load Cell và, tùy theo thiết bị, hỗ trợ cân chỉnh tín hiệu giữa các điểm cân. Tín hiệu sau đó được đưa tới Đầu cân điện tử hoặc Weight Transmitter để hiển thị, xử lý và truyền giá trị trọng lượng tới hệ thống điều khiển.

Cấu trúc này phù hợp cho các hệ thống giám sát tồn kho silo, định lượng, phối trộn, quản lý nguyên liệu và tự động hóa quá trình sản xuất.

Ứng dụng Load Cell Pavone DDR

• Cân silo xi măng và silo chứa vật liệu rời.
• Cân silo nguyên liệu trong nhà máy.
• Cân tank và bồn chứa công nghiệp.
• Hệ thống cân tải trọng lớn.
• Cân hopper và hệ thống chứa liệu.
• Giám sát khối lượng và tồn kho nguyên liệu trong silo.
• Hệ thống định lượng và phối trộn công nghiệp.
• Ứng dụng cân trong ngành xi măng, khoáng sản, hóa chất, thực phẩm và các ngành công nghiệp chế biến.

Câu hỏi thường gặp về Load Cell DDR

Load Cell Pavone DDR có dải tải bao nhiêu?

DDR có 9 mức tải gồm 2, 3, 5, 10, 20, 30, 50, 75 và 100 tấn, phù hợp với các hệ thống cân bồn, tank và silo từ tải trung bình đến tải trọng lớn.

Load Cell DDR có phù hợp cho silo cao không?

Có thể sử dụng DDR cho hệ thống cân silo cao khi Load Cell, DE Mounting Kit, nền móng và kết cấu silo được thiết kế phù hợp. DE Mounting Kit tích hợp chức năng anti-tilting và hỗ trợ hệ thống thích nghi với giãn nở nhiệt và các chuyển vị cơ khí của kết cấu.

Double Shear Beam khác Shear Beam như thế nào?

Shear Beam sử dụng kết cấu dầm chịu cắt, trong khi Double Shear Beam sử dụng kết cấu dầm chịu cắt hai đầu với tải được truyền vào khu vực trung tâm. Kết cấu Double Shear Beam đặc biệt phù hợp với Load Cell tải trọng lớn và các hệ thống weighing module cho silo và tank.

Load Cell DDR có chống được lực ngang và tải lệch không?

Lực ngang, moment và tải lệch vẫn cần được kiểm soát bằng thiết kế cơ khí và Mounting Kit phù hợp. Không nên coi DDR là bộ phận thay thế cho hệ thống dẫn hướng, neo giữ hoặc kết cấu chịu lực ngang của silo.

DE Mounting Kit có tác dụng gì?

DE Mounting Kit tạo giao diện cơ khí giữa Load Cell DDR và kết cấu cần cân, hỗ trợ thích nghi với giãn nở nhiệt, biến dạng và chuyển vị kết cấu. Bộ gá cũng tích hợp chức năng anti-tilting và hỗ trợ quá trình tháo lắp, bảo trì hoặc thay thế Load Cell.

Load Cell DDR có kết nối trực tiếp với PLC được không?

DDR tạo tín hiệu mức mV/V nên trong hệ thống công nghiệp thường được kết nối tới Junction Box và đầu cân hoặc Weight Transmitter trước khi đưa giá trị trọng lượng tới PLC. Tùy thiết bị xử lý, PLC có thể nhận dữ liệu qua tín hiệu analog hoặc các giao thức truyền thông công nghiệp.
