Load Cell Pavone BBF – Bending Beam 15–1500 kg

Load Cell Pavone BBF – Cảm biến lực Bending Beam cho hệ thống cân

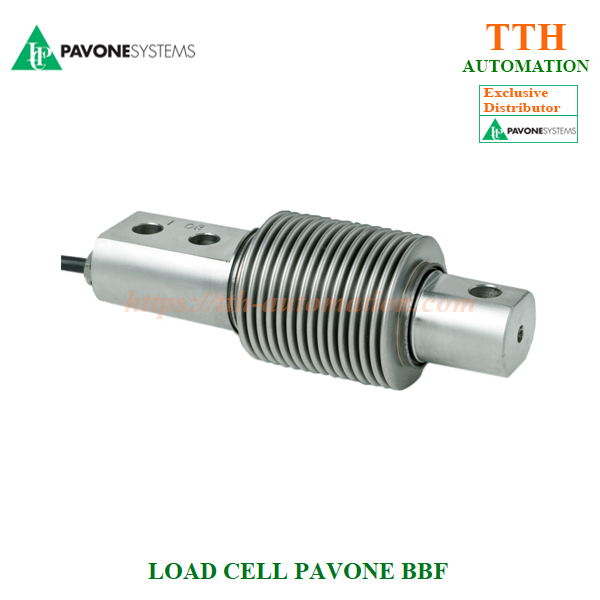

Load Cell Pavone BBF là dòng cảm biến lực, cảm biến trọng lượng kiểu Bending Beam (dạng thanh uốn) của Pavone Sistemi, được thiết kế cho các hệ thống cân và đo trọng lượng trong công nghiệp. BBF được chế tạo bằng thép không gỉ, có kết cấu hàn kín, dải tải từ 15 kg đến 1500 kg và cấp bảo vệ IP68–IP69K.

Với nhiều mức tải trong cùng một series, BBF có thể được sử dụng cho cân bồn, cân phễu, cân băng tải, platform, hệ thống cân một Load Cell, tải treo và máy đóng gói tự động. Việc lựa chọn đúng model và capacity giúp cảm biến phù hợp với tải trọng, kết cấu cơ khí và yêu cầu đo của từng hệ thống cân.

Thông số kỹ thuật Load Cell Pavone BBF

*Đối với dự án yêu cầu chứng nhận cụ thể, cần xác nhận đúng phiên bản và chứng từ đi kèm khi đặt hàng.

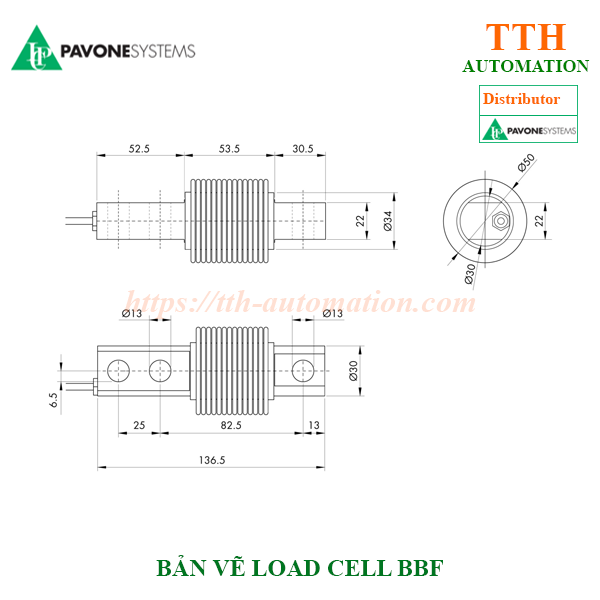

Các bạn có thể tham khảo phần bản vẽ kích thước của load cell BBF

Các model và dải tải của Load Cell Pavone BBF

Series BBF là Bending Beam Load Cell (Load Cell dạng thanh uốn), được Pavone Sistemi sản xuất với 13 mức tải từ 15 kg đến 1500 kg. Mỗi mức tải tương ứng với một model thương mại cụ thể, giúp khách hàng lựa chọn và đặt hàng đúng phiên bản theo yêu cầu của hệ thống cân.

Ứng dụng của cảm biến lực Load Cell BBF

Cân bồn và cân phễu

Load Cell BBF phù hợp với các hệ thống đo trọng lượng vật liệu trong bồn và phễu. Tùy theo kết cấu cơ khí, hệ thống có thể sử dụng một hoặc nhiều cảm biến trọng lượng để đo tổng tải và đưa tín hiệu về thiết bị xử lý.

Cân băng tải và hệ thống định lượng

BBF có thể được tích hợp vào kết cấu cân băng tải hoặc hệ thống định lượng để chuyển đổi lực tác động thành tín hiệu điện. Tín hiệu từ Load Cell sau đó được xử lý bởi đầu cân hoặc Weight Transmitter để phục vụ hiển thị, điều khiển và truyền dữ liệu tới PLC.

Cân bàn và platform

Load Cell Pavone BBF có thể sử dụng trong các hệ thống platform và hệ thống cân một Load Cell phù hợp với đặc tính cơ khí của ứng dụng. Khi thiết kế cần xem xét đồng thời capacity, kích thước bàn cân và phương pháp truyền tải trọng tới cảm biến.

Tải treo và máy đóng gói tự động

BBF cũng được sử dụng cho các ứng dụng tải treo và máy đóng gói tự động. Đối với các hệ thống này, model và dải tải của cảm biến lực cần được lựa chọn phù hợp với tải trọng thực tế và đặc tính vận hành của máy.

Cách lựa chọn dải tải Load Cell BBF

Khi lựa chọn cảm biến trọng lượng BBF, không nên chỉ dựa vào khối lượng vật liệu lớn nhất cần cân. Tổng tải trọng tác động lên Load Cell còn có thể bao gồm trọng lượng bồn, phễu, bàn cân và các kết cấu cơ khí được đỡ bởi cảm biến.

Đối với hệ thống sử dụng nhiều Load Cell, cần xem xét số điểm đỡ, mức phân bố tải, tải lệch, tải động, rung động và các lực phát sinh trong quá trình nạp hoặc xả vật liệu. Do đó không nên chỉ lấy tổng tải trọng chia đều cho số lượng Load Cell để lựa chọn capacity.

Capacity của Load Cell Pavone BBF cần có mức dự phòng phù hợp để hạn chế nguy cơ quá tải trong quá trình vận hành. Ngược lại, lựa chọn Load Cell có tải trọng định mức quá lớn so với vùng tải thực tế cũng không phải lúc nào là giải pháp tối ưu cho hệ thống đo.

Tín hiệu 2 mV/V của Load Cell BBF

Load Cell BBF có tín hiệu ngõ ra định mức 2 mV/V ±0.1%. Đơn vị mV/V thể hiện mối quan hệ giữa điện áp kích thích cấp cho Load Cell và tín hiệu đầu ra của cảm biến tại tải định mức.

Ví dụ về nguyên lý, với Load Cell có rated output 2 mV/V và điện áp kích thích 10 V, tín hiệu đầu ra tại tải định mức sẽ vào khoảng 20 mV. Giá trị thực tế phụ thuộc vào đặc tính và hiệu chuẩn của từng Load Cell.

Do tín hiệu đầu ra ở mức mV rất nhỏ, BBF thường được kết nối với đầu cân điện tử hoặc Weight Transmitter có mạch đo Load Cell chuyên dụng để khuếch đại, chuyển đổi A/D, hiệu chuẩn và xử lý thành giá trị trọng lượng.

Kết nối Load Cell BBF trong hệ thống cân

BBF sử dụng cáp shield để kết nối nguồn kích thích và tín hiệu đo. Khi lắp đặt cần tuân thủ đúng sơ đồ đấu dây của nhà sản xuất, đồng thời bố trí cáp tín hiệu và shield phù hợp để hạn chế ảnh hưởng của nhiễu điện trong môi trường công nghiệp.

Kết nối Load Cell BBF với hệ thống cân

Trong hệ thống cân công nghiệp, tín hiệu từ Load Cell Pavone BBF có thể được kết nối với các thiết bị xử lý và hệ thống điều khiển theo cấu trúc:

Load Cell BBF → Junction Box → Đầu cân / Weight Transmitter → PLC → HMI / SCADA

Trong hệ thống sử dụng nhiều Load Cell, Junction Box được sử dụng để tập trung tín hiệu từ các Load Cell và, tùy theo model, hỗ trợ cân chỉnh tín hiệu trước khi đưa về Đầu cân điện tử hoặc Weight Transmitter. Các thiết bị này thực hiện xử lý tín hiệu trọng lượng, hiển thị giá trị cân hoặc truyền dữ liệu tới PLC, HMI và SCADA phục vụ giám sát và điều khiển hệ thống cân tự động.

Thiết bị kết hợp với Load Cell Pavone BBF

Một hệ thống cân hoàn chỉnh không chỉ phụ thuộc vào Load Cell. Tùy theo ứng dụng, BBF có thể được kết hợp với bộ gá Load Cell (Mounting Kit), Junction Box, đầu cân điện tử hoặc Weight Transmitter để tạo thành một hệ thống đo và xử lý trọng lượng hoàn chỉnh.

Pavone Sistemi liệt kê các thiết bị liên quan tới BBF như DAT 1400, MCT 1302, MKX, MH Mounting Kit, Tester 1008 và Junction Box CGS4-C. Khi lựa chọn cần kiểm tra khả năng tương thích với cấu hình và yêu cầu kỹ thuật thực tế của từng hệ thống cân.

Câu hỏi thường gặp về Load Cell Pavone BBF

Load Cell BBF có những model và dải tải nào?

BBF có 13 mức tải gồm 15, 30, 50, 75, 100, 150, 200, 250, 300, 500, 750, 1000 và 1500 kg, tương ứng với các model từ BBF-15kg đến BBF-1500kg.

Load Cell BBF có phải là cảm biến lực và cảm biến trọng lượng không?

Có. Trong các ứng dụng cân công nghiệp tại Việt Nam, Load Cell thường được gọi là cảm biến lực hoặc cảm biến trọng lượng. BBF là Load Cell dạng thanh uốn (Bending Beam), chuyển đổi lực hoặc trọng lượng tác động lên cảm biến thành tín hiệu điện để đầu cân hoặc Weight Transmitter xử lý.

BBF thuộc loại Load Cell nào?

BBF thuộc loại Bending Beam Load Cell, có thể hiểu là Load Cell dạng thanh uốn. Phần tử đàn hồi của cảm biến biến dạng khi chịu tải và hệ thống strain gauge chuyển sự biến dạng này thành tín hiệu điện.

Load Cell BBF có thể dùng cho cân bồn và cân phễu không?

Có. Cân bồn và cân phễu nằm trong nhóm ứng dụng của Load Cell Pavone BBF. Số lượng Load Cell, model, capacity và kết cấu lắp đặt cần được lựa chọn theo thiết kế cụ thể của hệ thống.

Load Cell BBF có thể sử dụng cho cân băng tải không?

Có. BBF có thể sử dụng trong hệ thống cân băng tải khi kết cấu cơ khí được thiết kế để truyền tải trọng tới Load Cell phù hợp với yêu cầu của hệ thống cân.

Load Cell BBF có thể kết nối trực tiếp với PLC không?

BBF tạo tín hiệu ở mức mV/V nên trong phần lớn hệ thống công nghiệp cần sử dụng đầu cân hoặc Weight Transmitter để xử lý tín hiệu trước khi truyền giá trị trọng lượng tới PLC.

Load Cell BBF có cấp bảo vệ bao nhiêu?

Theo thông số của Pavone Sistemi, Load Cell BBF có cấp bảo vệ IP68 – IP69K.

Load Cell BBF có chứng nhận OIML và ATEX không?

Pavone Sistemi công bố BBF với OIML và ATEX. Đối với dự án yêu cầu chứng nhận cụ thể, nên xác nhận chính xác phiên bản Load Cell và chứng từ đi kèm tại thời điểm đặt hàng.

*Chứng nhận và phiên bản cụ thể cần được xác nhận theo yêu cầu đặt hàng.
