Bộ khuếch đại Load Cell Aravin AM02A-D | vỏ cài ray lắp tủ điện
Giá bán: Liên hệ
Mô tả ngắn Bộ khuếch đại tín hiệu load cell cài ray AM02A-D
- Điện áp nguồn cấp 12-24VDC
- Kết nối tối đa 8 load cell song song
- Đầu ra 0-10VDC và 4-20mA
- Vỏ hộp PVC, cài ray DIN 32
- Kích thước H99,5 × W22,5 × D114,5 mm
- Miễn phí vận chuyển với nhiều mặt hàng
- Mua càng nhiều, chiết khấu càng cao
- Chương trình hỗ trợ kỹ thuật cho nhiều mặt hàng
Liên hệ
| Mã hàng | Giá niêm yết | Giá bán | Tình trạng | Số lượng | Đặt hàng |
|---|---|---|---|---|---|
|
|||||
|
Bộ khuếch đại Load Cell AM02A-D
Aravin AM02A-D là bộ khuếch đại và chuyển đổi tín hiệu Load Cell được TTH Automation phát triển cho các hệ thống cân điện tử, đo lực và tự động hóa công nghiệp. Thiết bị tiếp nhận tín hiệu từ Load Cell, khuếch đại và cung cấp tín hiệu analog 0–10VDC cùng 0–20mA hoặc 4–20mA để kết nối với PLC, HMI, SCADA và các thiết bị điều khiển.
AM02A-D được thiết kế dạng module cài ray DIN 32, phù hợp lắp đặt trong tủ điện và các hệ thống cần bố trí thiết bị gọn, thuận tiện đấu nối và hiệu chỉnh.
Điểm nổi bật của Aravin AM02A-D
- 01 kênh đầu vào Load Cell, hỗ trợ tối đa 8 Load Cell mắc song song.
- 01 ngõ ra điện áp 0–10VDC, phù hợp kết nối PLC, HMI và bộ điều khiển.
- 01 ngõ ra dòng điện, có thể điều chỉnh dải 0–20mA hoặc 4–20mA.
- Hiệu chỉnh ZERO và SPAN để thiết lập tín hiệu theo yêu cầu hệ thống.
- Nguồn cấp 12–24VDC.
- Thiết kế module cài ray DIN 32, phù hợp lắp đặt trong tủ điện.
- Tích hợp các chức năng bảo vệ nguồn và tín hiệu đầu ra theo thiết kế của thiết bị.

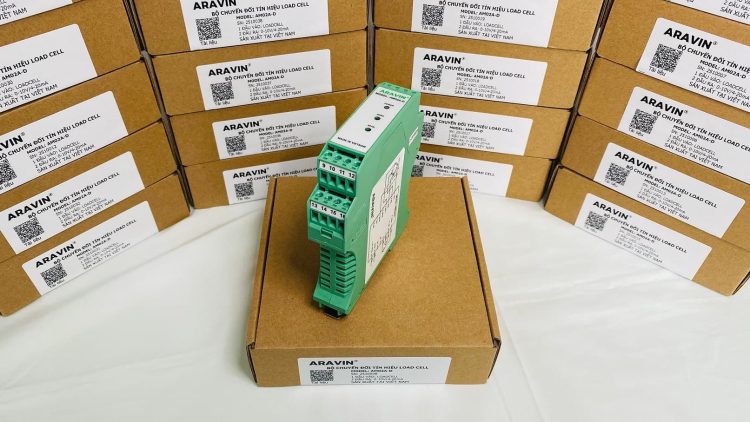

Hình ảnh thực tế của sản phẩm AM02A-D
Đặc điểm nổi bật của AM02A-D
Khuếch đại và chuyển đổi tín hiệu Load Cell
Load Cell tạo ra tín hiệu điện áp mức thấp, trong khi PLC, bộ điều khiển hoặc thiết bị đo công nghiệp thường sử dụng các chuẩn tín hiệu analog như 0–10VDC và 4–20mA. AM02A-D thực hiện nhiệm vụ khuếch đại và chuyển đổi tín hiệu để thuận tiện tích hợp Load Cell vào hệ thống điều khiển.
Thiết bị có 01 ngõ ra điện áp 0–10VDC và 01 ngõ ra dòng điện có thể điều chỉnh 0–20mA hoặc 4–20mA, đáp ứng các cấu hình tín hiệu phổ biến trong tự động hóa công nghiệp.
01 kênh Load Cell, hỗ trợ tối đa 8 Load Cell mắc song song
AM02A-D có 01 kênh đầu vào Load Cell và được thiết kế để kết nối tối đa 8 Load Cell mắc song song. Cấu hình này phù hợp với các hệ thống cân sử dụng nhiều Load Cell cùng đo tải trọng trên một kết cấu cân như cân bồn, cân silo, cân phễu và các hệ thống cân công nghiệp.
Việc sử dụng nhiều Load Cell mắc song song giúp phân bố tải trọng trên kết cấu cân, trong khi AM02A-D tiếp nhận tín hiệu tổng hợp để xử lý và đưa ra tín hiệu analog cho hệ thống điều khiển.
Thiết kế module cài ray DIN 32
AM02A-D sử dụng thiết kế dạng module phù hợp cài ray DIN 32, giúp tiết kiệm không gian và thuận tiện bố trí trong tủ điện. Thiết kế này phù hợp với các hệ thống cân và tự động hóa yêu cầu bố trí thiết bị tập trung cùng PLC, module I/O, thiết bị nguồn và các thiết bị điều khiển khác.
Hiệu chỉnh ZERO và SPAN
AM02A-D hỗ trợ hiệu chỉnh ZERO và SPAN, cho phép thiết lập điểm đầu và khoảng đo của tín hiệu đầu ra theo cấu hình thực tế của hệ thống cân.
Chức năng hiệu chỉnh giúp kỹ thuật viên thuận tiện thiết lập tín hiệu đầu ra tương ứng với tín hiệu từ Load Cell và yêu cầu của thiết bị nhận tín hiệu.
Thông số kỹ thuật Aravin AM02A-D
| Thông số | Aravin AM02A-D |
|---|---|
| Chức năng | Khuếch đại và chuyển đổi tín hiệu Load Cell |
| Nguồn cấp | 12–24VDC |
| Đầu vào Load Cell | 01 kênh |
| Số lượng Load Cell | Tối đa 8 Load Cell mắc song song |
| Ngõ ra điện áp | 01 × 0–10VDC, Rmin 5kΩ |
| Ngõ ra dòng điện | 01 × 0–20mA / 4–20mA, Rmax 500Ω |
| Hiệu chỉnh | ZERO / SPAN |
| Bảo vệ | Bảo vệ ngược cực nguồn cấp và bảo vệ ngắn mạch tín hiệu đầu ra |
| Nhiệt độ làm việc | 0–70°C |
| Kiểu lắp đặt | Cài ray DIN 32 |
| Kích thước | 195 × 136 × 45 mm |
AM02A-D trong hệ thống cân và tự động hóa
Trong một hệ thống cân công nghiệp, Load Cell là phần tử cảm biến tạo ra tín hiệu tỷ lệ với tải trọng. AM02A-D được bố trí giữa Load Cell và thiết bị điều khiển để xử lý tín hiệu trước khi đưa vào PLC, HMI, SCADA hoặc các thiết bị nhận tín hiệu analog.

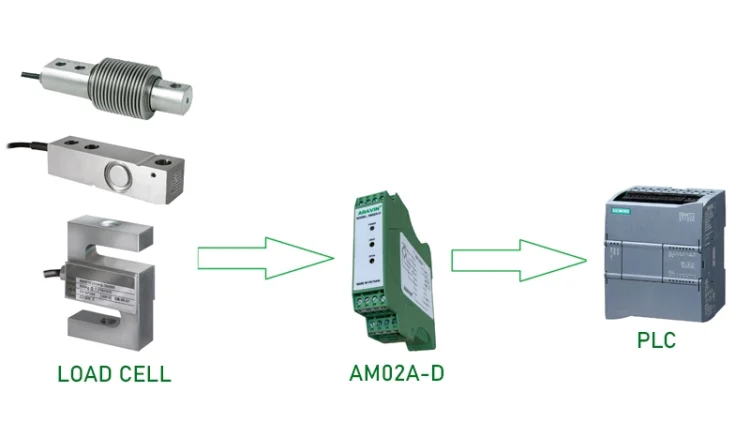

Cấu trúc kết nối cơ bản và hình ảnh trong hệ thống PLC của AM02A-D:
Load Cell → AM02A-D → 0–10VDC / 0–20mA / 4–20mA → PLC / HMI / SCADA
Với thiết kế 01 kênh đầu vào và khả năng kết nối tối đa 8 Load Cell mắc song song, AM02A-D có thể được sử dụng trong nhiều cấu hình cân công nghiệp khác nhau.

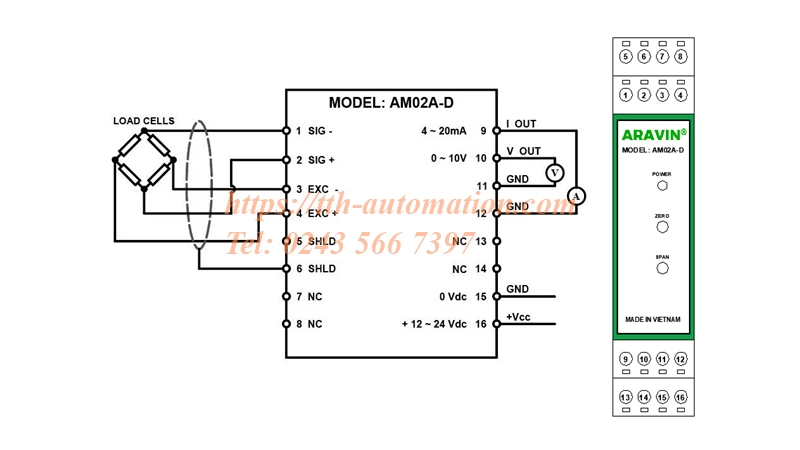

Sơ đồ đấu nối AM02A-D
AM02A-D được thiết kế với các đầu đấu nối riêng cho nguồn cấp, tín hiệu Load Cell và tín hiệu đầu ra. Khi lắp đặt, cần thực hiện đúng sơ đồ đấu nối và cực tính được quy định trong tài liệu kỹ thuật của thiết bị.
Tín hiệu đầu ra có thể được sử dụng theo cấu hình của hệ thống:
- 0–10VDC cho các thiết bị nhận tín hiệu điện áp.
- 0–20mA hoặc 4–20mA cho các thiết bị nhận tín hiệu dòng điện.
Việc lựa chọn chuẩn tín hiệu phù hợp với cấu hình đầu vào analog của PLC, HMI, bộ điều khiển hoặc thiết bị đo được kết nối với thiết bị. Quý khách vui lòng tham khảo sơ đồ dấu nối dây cho AM02A-D
Ứng dụng của bộ khuếch đại Load Cell AM02A-D
AM02A-D phù hợp với các hệ thống cần xử lý tín hiệu Load Cell và kết nối với thiết bị điều khiển công nghiệp.
- Hệ thống cân bồn và cân silo.
- Cân phễu và hệ thống cân định lượng.
- Hệ thống cân nguyên liệu trong dây chuyền sản xuất.
- Hệ thống đo lực sử dụng Load Cell.
- Hệ thống cân kết nối PLC và HMI.
- Các ứng dụng tự động hóa cần chuyển đổi tín hiệu Load Cell sang 0–10VDC hoặc 0–20mA/4–20mA.
Việc lựa chọn AM02A-D cần căn cứ vào loại Load Cell, số lượng Load Cell mắc song song, dải tín hiệu yêu cầu và cấu hình đầu vào của thiết bị điều khiển.
Hướng dẫn hiệu chỉnh ZERO và SPAN
AM02A-D hỗ trợ hiệu chỉnh ZERO và SPAN để thiết lập tín hiệu đầu ra phù hợp với hệ thống cân.
Hiệu chỉnh ZERO
ZERO được sử dụng để thiết lập điểm đầu của tín hiệu đầu ra khi hệ thống ở trạng thái tải tương ứng với điểm zero.
Hiệu chỉnh SPAN
SPAN được sử dụng để thiết lập khoảng đo và mức tín hiệu đầu ra tương ứng với tải trọng tham chiếu của hệ thống.
Khi thực hiện hiệu chỉnh, nên sử dụng tải chuẩn hoặc giá trị tải đã được xác định và thực hiện theo đúng trình tự trong tài liệu kỹ thuật của AM02A-D.
Lưu ý: Việc đấu nối và hiệu chỉnh thiết bị cần được thực hiện bởi nhân sự kỹ thuật có chuyên môn, đồng thời tuân thủ sơ đồ kết nối và hướng dẫn của nhà sản xuất.
Tải tài liệu kỹ thuật và hướng dẫn AM02A-D
AM02A-D hay AM02A – chọn theo vị trí lắp đặt
Aravin AM02A-D và AM02A cùng hướng đến các ứng dụng khuếch đại và xử lý tín hiệu Load Cell nhưng được thiết kế cho các phương án lắp đặt khác nhau.
| Nhu cầu sử dụng | Sản phẩm phù hợp |
|---|---|
| Lắp đặt trong tủ điện | AM02A-D |
| Thiết kế module cài ray DIN 32 | AM02A-D |
| Thiết bị cần vỏ Inox 304 | AM02A |
| Lắp đặt ngoài trời hoặc trên dây chuyền | AM02A |
| Yêu cầu cấp bảo vệ IP66 | AM02A |
Nếu hệ thống ưu tiên thiết kế module gọn trong tủ điện, AM02A-D là lựa chọn phù hợp. Với các vị trí lắp đặt ngoài trời hoặc trên dây chuyền cần bảo vệ thiết bị khỏi bụi và nước, Aravin AM02A là phương án phù hợp hơn.

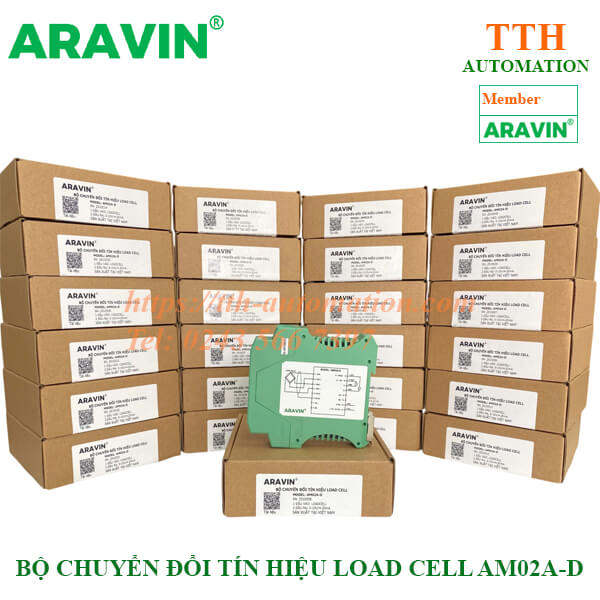

Tài liệu kỹ thuật AM02A-D
TTH Automation cung cấp tài liệu kỹ thuật để hỗ trợ quá trình lựa chọn, đấu nối, hiệu chỉnh và tích hợp AM02A-D vào hệ thống cân và tự động hóa.
Để tìm hiểu thêm về quá trình phát triển sản phẩm, xem bài viết TTH Automation ra mắt bộ khuếch đại Load Cell AM02A-D cho hệ thống cân công nghiệp.
Câu hỏi thường gặp về AM02A-D
AM02A-D dùng để làm gì?
AM02A-D là bộ khuếch đại và chuyển đổi tín hiệu Load Cell, được sử dụng để xử lý tín hiệu từ Load Cell và cung cấp tín hiệu analog 0–10VDC hoặc 0–20mA/4–20mA cho PLC, HMI, SCADA và các thiết bị điều khiển.
AM02A-D kết nối được bao nhiêu Load Cell?
AM02A-D có 01 kênh đầu vào Load Cell và hỗ trợ tối đa 8 Load Cell mắc song song, tùy theo cấu hình và yêu cầu của hệ thống cân.
AM02A-D có ngõ ra 4–20mA không?
Có. AM02A-D có 01 ngõ ra dòng điện và có thể điều chỉnh dải tín hiệu 0–20mA hoặc 4–20mA, với tải tối đa 500Ω.
AM02A-D có ngõ ra 0–10VDC không?
Có. Thiết bị có 01 ngõ ra 0–10VDC, với tải tối thiểu 5kΩ.
AM02A-D có thể lắp trên ray DIN không?
Có. AM02A-D được thiết kế dạng module để cài ray DIN 32, phù hợp bố trí trong tủ điện công nghiệp.
Nên chọn AM02A-D hay AM02A?
AM02A-D phù hợp với các hệ thống ưu tiên thiết kế module cài ray DIN trong tủ điện. Nếu thiết bị cần sử dụng ngoài trời hoặc trên dây chuyền và yêu cầu vỏ Inox 304, cấp bảo vệ IP66, Aravin AM02A sẽ phù hợp hơn.
Liên hệ TTH Automation về AM02A-D
Bạn đang cần bộ khuếch đại Load Cell cho hệ thống cân, đo lực hoặc tự động hóa công nghiệp?
TTH Automation hỗ trợ tư vấn cấu hình AM02A-D, phương án kết nối Load Cell, lựa chọn tín hiệu 0–10VDC hoặc 0–20mA/4–20mA và giải pháp tích hợp với hệ thống điều khiển.
