Hộp cộng Load Cell (Junction Box) Aravin – Hướng dẫn lựa chọn và ứng dụng trong hệ thống cân điện tử

Trong bất kỳ hệ thống cân điện tử nào, từ bàn cân, cân bồn, cân silo cho đến cân ô tô điện tử, độ chính xác không chỉ phụ thuộc vào Load Cell hay đầu cân điện tử mà còn phụ thuộc vào chất lượng của toàn bộ đường truyền tín hiệu.

Chỉ cần một Load Cell có tín hiệu sai lệch, một điểm đấu nối bị oxy hóa hoặc tín hiệu giữa các cảm biến không được cân bằng, kết quả cân của toàn bộ hệ thống có thể bị ảnh hưởng. Điều này dẫn đến sai số trong định lượng, tăng chi phí sản xuất và mất nhiều thời gian cho công tác bảo trì.

Đó là lý do Hộp cộng Load Cell (Junction Box) trở thành một thành phần quan trọng trong các hệ thống cân công nghiệp hiện đại. Thiết bị này giúp tập trung tín hiệu từ nhiều Load Cell, cân chỉnh sai số giữa các cảm biến và truyền tín hiệu ổn định đến đầu cân điện tử, Weight Transmitter hoặc PLC.

Aravin phát triển dòng Hộp cộng Load Cell Aravin AJ Series nhằm đáp ứng nhu cầu của các hệ thống cân công nghiệp tại Việt Nam. Với thiết kế vỏ Inox 304, chuẩn bảo vệ IP66, khả năng cân chỉnh độc lập từng Load Cell và tương thích với nhiều thiết bị của các hãng khác nhau, AJ Series phù hợp cho nhiều ứng dụng từ cân sàn, cân bồn, cân silo đến cân ô tô điện tử.

Bài viết này sẽ giúp bạn hiểu rõ nguyên lý hoạt động của Junction Box, cách lựa chọn đúng số lượng kênh, các tiêu chí quan trọng khi thiết kế hệ thống cân và kinh nghiệm lựa chọn Hộp cộng Load Cell Aravin phù hợp với từng ứng dụng thực tế.

Hộp cộng Load Cell (Junction Box) Aravin là gì?

Hộp cộng Load Cell (Junction Box) Aravin là thiết bị dùng để kết nối nhiều Load Cell analog trong cùng một hệ thống cân điện tử. Ngoài chức năng đấu nối tín hiệu, Junction Box còn cho phép kỹ sư cân chỉnh độc lập từng Load Cell nhằm cân bằng tín hiệu trước khi truyền về đầu cân điện tử hoặc bộ truyền tín hiệu (Weight Transmitter).

Trong các hệ thống sử dụng từ hai Load Cell trở lên, việc sử dụng Junction Box giúp đơn giản hóa quá trình đấu nối, nâng cao độ ổn định của tín hiệu và rút ngắn thời gian kiểm tra, bảo trì.

Vì sao Junction Box là thành phần không thể thiếu trong hệ thống cân điện tử?

Nhiều người cho rằng Junction Box chỉ là một hộp đấu dây. Thực tế, đây là thiết bị đóng vai trò quan trọng trong việc đảm bảo độ chính xác và tính ổn định của toàn bộ hệ thống cân.

Cấu tạo của Hộp cộng Load Cell Aravin (Junction Box)

Mặc dù có thiết kế khá đơn giản, Hộp cộng Load Cell Aravin là một thành phần quan trọng quyết định đến độ ổn định của tín hiệu trong hệ thống cân điện tử. Một Junction Box chất lượng không chỉ giúp đấu nối nhiều Load Cell mà còn đảm bảo tín hiệu được cân bằng, chống nhiễu và thuận tiện cho việc bảo trì trong suốt quá trình vận hành.

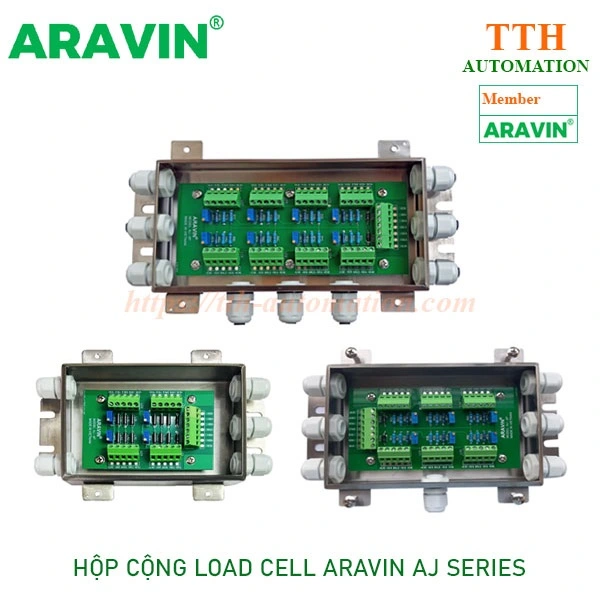

Dòng Hộp cộng Load Cell Aravin AJ Series được thiết kế theo tiêu chuẩn công nghiệp với các linh kiện chất lượng cao, phù hợp cho nhiều môi trường làm việc từ trong nhà đến ngoài trời.

1. Vỏ Inox 304 chống ăn mòn

Toàn bộ vỏ hộp được chế tạo từ thép không gỉ Inox 304 có khả năng chống oxy hóa và chống ăn mòn cao. Đây là vật liệu được sử dụng phổ biến trong các nhà máy thực phẩm, hóa chất, xi măng, thức ăn chăn nuôi và các môi trường có độ ẩm hoặc bụi cao.

Vỏ Inox giúp Junction Box duy trì độ bền trong thời gian dài, hạn chế hư hỏng do tác động của môi trường và giảm chi phí bảo trì.

2. Terminal đấu nối công nghiệp

Bên trong Junction Box sử dụng các terminal đấu dây chuyên dụng giúp kết nối chắc chắn giữa Load Cell và đầu cân điện tử. Các điểm đấu nối được bố trí khoa học, giúp kỹ sư dễ dàng kiểm tra và thay thế từng Load Cell khi cần thiết.

Việc đấu nối tập trung cũng giúp giảm thời gian lắp đặt và hạn chế nhầm lẫn trong quá trình bảo trì.

3. Biến trở cân chỉnh tín hiệu (Trim Potentiometer)

Mỗi kênh Load Cell đều được trang bị biến trở cân chỉnh độc lập (Trim Potentiometer). Đây là bộ phận giúp cân bằng tín hiệu giữa các Load Cell nhằm loại bỏ sai số do kết cấu cơ khí hoặc sai lệch nhỏ giữa các cảm biến.

Đối với các hệ thống cân sử dụng nhiều Load Cell như cân ô tô, cân bồn hoặc cân silo, việc cân chỉnh từng kênh là bước quan trọng để đảm bảo kết quả cân luôn chính xác trên toàn bộ hệ thống.

4. Gioăng chống nước và chống bụi

AJ Series được trang bị gioăng làm kín giúp đạt chuẩn bảo vệ IP66. Thiết kế này giúp ngăn bụi, hơi ẩm và nước xâm nhập vào bên trong Junction Box, bảo vệ terminal và linh kiện điện tử trong điều kiện làm việc khắc nghiệt.

5. Đầu cáp và phụ kiện chống nhiễu

Các đầu cáp được thiết kế để cố định chắc chắn dây tín hiệu, đồng thời giảm lực kéo trực tiếp lên terminal. Khi kết hợp với cáp tín hiệu có lớp chống nhiễu (Shield Cable) và hệ thống tiếp địa đúng kỹ thuật, Junction Box Aravin giúp tín hiệu Load Cell ổn định hơn trong môi trường có nhiều biến tần hoặc động cơ công suất lớn.

Nguyên lý hoạt động của Hộp cộng Load Cell Aravin

Trong hệ thống cân điện tử sử dụng nhiều Load Cell, tín hiệu từ mỗi cảm biến sẽ được đưa về Junction Box trước khi truyền đến đầu cân điện tử hoặc Weight Transmitter. Junction Box không làm thay đổi nguyên lý đo của Load Cell mà đóng vai trò cân bằng và tổng hợp tín hiệu để hệ thống nhận được giá trị chính xác nhất.

1. Load Cell chuyển đổi lực thành tín hiệu điện.
2. Tín hiệu từ từng Load Cell được đưa vào Junction Box Aravin.
3. Biến trở cân chỉnh giúp cân bằng tín hiệu của từng Load Cell.
4. Tín hiệu sau khi cân bằng được tổng hợp thành một tín hiệu duy nhất.
5. Tín hiệu được truyền đến đầu cân điện tử, Weight Transmitter hoặc PLC.
6. PLC hoặc SCADA sử dụng dữ liệu cân để điều khiển dây chuyền sản xuất.

Nhờ quá trình này, hệ thống cân có thể loại bỏ phần lớn sai số giữa các điểm đỡ và duy trì độ chính xác ngay cả khi tải trọng phân bố không đồng đều.

Lợi ích khi sử dụng Hộp cộng Load Cell Aravin

Hướng dẫn lựa chọn Hộp cộng Load Cell Aravin theo từng ứng dụng

Một trong những sai lầm phổ biến khi thiết kế hệ thống cân điện tử là lựa chọn Junction Box chỉ dựa trên số lượng Load Cell. Trên thực tế, ngoài số lượng cảm biến, kỹ sư còn cần xem xét kết cấu cơ khí, môi trường lắp đặt, khả năng mở rộng hệ thống và phương án bảo trì trong tương lai.

Dòng Hộp cộng Load Cell Aravin AJ Series được phát triển với nhiều phiên bản nhằm đáp ứng các yêu cầu khác nhau của từng ứng dụng công nghiệp. Việc lựa chọn đúng ngay từ đầu giúp hệ thống hoạt động ổn định hơn, giảm thời gian bảo trì và tối ưu chi phí đầu tư.

Aravin AJ-4P – Giải pháp tối ưu cho bàn cân và cân sàn

AJ-4P là phiên bản được sử dụng nhiều nhất trong các hệ thống bàn cân điện tử, cân sàn, cân pallet và cân đóng bao sử dụng bốn Load Cell.

Đây là lựa chọn phù hợp cho các ứng dụng có kết cấu đơn giản, yêu cầu độ chính xác cao và cần cân chỉnh nhanh trong quá trình lắp đặt hoặc bảo trì.

• Bàn cân điện tử.
• Cân sàn công nghiệp.
• Cân pallet.
• Cân đóng bao.
• Máy kiểm tra khối lượng.

Aravin AJ-6P – Giải pháp cho cân bồn, cân phễu và hệ thống phối liệu

Khi hệ thống sử dụng sáu Load Cell hoặc yêu cầu phân bố tải trọng trên nhiều điểm đỡ, AJ-6P là lựa chọn phù hợp. Khả năng cân chỉnh từng kênh giúp hệ thống phối liệu hoạt động ổn định và đảm bảo độ chính xác trong quá trình định lượng nguyên liệu.

• Cân bồn.
• Cân phễu.
• Cân trộn.
• Hệ thống phối liệu tự động.
• Cân silo nhỏ.

Aravin AJ-8P – Giải pháp chuyên dụng cho cân ô tô điện tử

Đối với các hệ thống cân tải trọng lớn như cân ô tô điện tử, cân xe tải hoặc cân silo nhiều điểm đỡ, AJ-8P giúp kỹ sư dễ dàng cân chỉnh tín hiệu của từng Load Cell và rút ngắn đáng kể thời gian bảo trì.

• Cân ô tô điện tử.
• Cân xe tải.
• Cân container.
• Cân silo.
• Cân tải trọng lớn.

So sánh Hộp cộng Load Cell Aravin AJ-4P, AJ-6P và AJ-8P

Khả năng tương thích của Hộp cộng Load Cell Aravin

Dòng AJ Series được thiết kế để làm việc với hầu hết các Load Cell analog chuẩn mV/V trên thị trường và có thể tích hợp với nhiều loại đầu cân điện tử, Weight Transmitter, PLC và hệ thống SCADA.

Hộp cộng Load Cell Aravin tương thích với nhiều thương hiệu thiết bị cân điện tử phổ biến như Pavone Sistemi, Rice Lake, Mettler Toledo, Flintec, Zemic, HBM, Keli, LAUMAS và nhiều hãng khác có cùng chuẩn tín hiệu.

Điều này giúp khách hàng dễ dàng nâng cấp hoặc thay thế Junction Box mà không cần thay đổi toàn bộ hệ thống cân hiện hữu.

Những lưu ý quan trọng khi lắp đặt Hộp cộng Load Cell Aravin

Chất lượng của Junction Box chỉ phát huy tối đa khi được lắp đặt đúng kỹ thuật. Trong quá trình triển khai các hệ thống cân điện tử, đội ngũ kỹ sư TTH Automation nhận thấy nhiều trường hợp sai số không xuất phát từ thiết bị mà đến từ phương pháp đấu nối, chống nhiễu hoặc điều kiện lắp đặt.

Dưới đây là một số khuyến nghị giúp hệ thống cân hoạt động ổn định và duy trì độ chính xác trong thời gian dài.

Câu hỏi thường gặp (FAQ)

Hộp cộng Load Cell Aravin có tương thích với Load Cell của các hãng khác không?

Có. Dòng AJ Series được thiết kế cho Load Cell analog chuẩn mV/V và có thể sử dụng với nhiều thương hiệu phổ biến như Pavone, Flintec, Zemic, HBM, Keli, LAUMAS và nhiều hãng khác nếu thông số kỹ thuật phù hợp.

Nên chọn AJ-4P, AJ-6P hay AJ-8P?

Việc lựa chọn phụ thuộc vào số lượng Load Cell và loại ứng dụng. AJ-4P phù hợp cho bàn cân và cân sàn; AJ-6P dành cho cân bồn, cân phễu và hệ thống phối liệu; AJ-8P là lựa chọn tối ưu cho cân ô tô điện tử và các hệ thống tải trọng lớn.

Junction Box có làm tăng độ chính xác của hệ thống cân không?

Bản thân Junction Box không thay đổi độ chính xác của Load Cell, nhưng cho phép cân bằng tín hiệu giữa các cảm biến, giúp toàn bộ hệ thống đạt độ ổn định cao hơn và giảm sai số giữa các điểm đỡ.

Hộp cộng Load Cell Aravin có sử dụng ngoài trời được không?

Có. Với vỏ Inox 304 và chuẩn bảo vệ IP66, AJ Series phù hợp cho nhiều môi trường công nghiệp. Tuy nhiên, để tăng tuổi thọ thiết bị, nên lắp đặt trong vị trí có mái che hoặc tủ bảo vệ nếu thường xuyên tiếp xúc trực tiếp với nắng mưa.

Khi nào cần kiểm tra hoặc cân chỉnh Junction Box?

Nên kiểm tra khi hệ thống xuất hiện sai số bất thường, sau khi thay Load Cell, sau bảo trì cơ khí hoặc theo kế hoạch bảo trì định kỳ của nhà máy.

Tại sao lựa chọn Hộp cộng Load Cell Aravin từ TTH Automation?

Không chỉ cung cấp thiết bị, TTH Automation đồng hành cùng khách hàng trong toàn bộ quá trình từ tư vấn lựa chọn, thiết kế hệ thống, đấu nối, hiệu chuẩn đến hỗ trợ kỹ thuật sau bán hàng.

• Tư vấn lựa chọn đúng Junction Box theo từng ứng dụng.
• Hỗ trợ đấu nối và cân chỉnh nhiều Load Cell.
• Tư vấn tích hợp với đầu cân điện tử, Weight Transmitter, PLC và SCADA.
• Hỗ trợ kỹ thuật trực tiếp từ đội ngũ kỹ sư nhiều kinh nghiệm.
• Sản phẩm Aravin được tối ưu cho điều kiện vận hành tại các nhà máy Việt Nam.

Khám phá dòng Hộp cộng Load Cell Aravin AJ Series

Mỗi hệ thống cân điện tử có yêu cầu khác nhau về số lượng Load Cell, kết cấu cơ khí và môi trường vận hành. Aravin AJ Series cung cấp nhiều lựa chọn để đáp ứng từng ứng dụng cụ thể.

Kết luận

Hộp cộng Load Cell (Junction Box) không chỉ là một hộp đấu nối tín hiệu mà còn là thành phần quan trọng quyết định đến độ ổn định, khả năng bảo trì và độ chính xác của toàn bộ hệ thống cân điện tử.

Với thiết kế bền bỉ, khả năng cân chỉnh linh hoạt và tương thích với nhiều hệ thống cân công nghiệp, Hộp cộng Load Cell Aravin AJ Series là giải pháp phù hợp cho các ứng dụng từ bàn cân, cân bồn đến cân ô tô điện tử.

Nếu bạn cần tư vấn lựa chọn Junction Box hoặc giải pháp cân điện tử phù hợp với dự án của mình, đội ngũ kỹ sư của TTH Automation luôn sẵn sàng hỗ trợ.

• Số load cell kết nối 4, 6, 8 load cell
• Cấp bảo vệ bụi và nước IP66
• Vỏ Inox 304
• Kích thước: H x L x D
  AJ-4P: 136 x 195 x 45 mm
  AJ-5P: 136 x 237 x 45 mm
  AJ-8P: 136 x 268 x 45 mm
