CẢM BIẾN NHIỆT ĐỘ VÀ ĐỘ ẨM TRUYỀN THÔNG THS-485

Giới thiệu tổng quan về cảm biến THS-485

Cảm biến nhiệt độ và độ ẩm truyền thông THS-485 là một trong những dòng thiết bị đo lường điều khiển thông minh của Aravin^®, thương hiệu thuộc TTH Automation.
Sản phẩm được nghiên cứu và sản xuất dựa trên nhu cầu thực tế trong các nhà máy, nông trại nơi đòi hỏi độ chính xác cao trong phép đo, truyền thông ổn định, khả năng hoạt động bền bỉ và dễ tích hợp vào hệ thống điều khiển trung tâm.

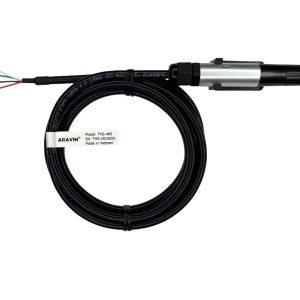

Cảm biến nhiệt độ và độ ẩm truyền thông THS-485 chuẩn công nghiêp

Ví trí của cảm biến THS-485 trong hệ thống điều khiển giám sát hiện đại

Trong thời đại công nghiệp 4.0, việc thu thập và phân tích dữ liệu nhiệt độ – độ ẩm không chỉ giúp kiểm soát chất lượng sản xuất, mà còn nâng cao độ ổn định và tuổi thọ thiết bị.
Cảm biến nhiệt độ và độ ẩm truyền thông THS-485 đáp ứng trọn vẹn các yêu cầu này nhờ công nghệ đo kỹ thuật số CMOSens®, bộ vi xử lý hiệu năng cao, cùng giao thức Modbus RTU trên đường truyền RS-485 phổ biến nhất hiện nay.

Với cảm biến này tín hiệu truyền thông chỉ với một đường truyền RS-485, có thể kết nối tối đa 32 thiết bị cảm biến trong cùng mạng, giúp giảm chi phí dây dẫn và đơn giản hóa việc triển khai.
Một màn hình cảm ứng có thể kết nối trực tiếp với 32 cảm biến hoặc với một máy tính cài phần mềm Aravin cung cấp bạn đã có một hệ giám sát nhiệt độ và độ ẩm hoàn chỉnh.

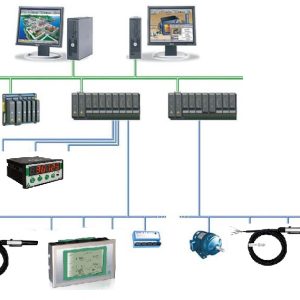

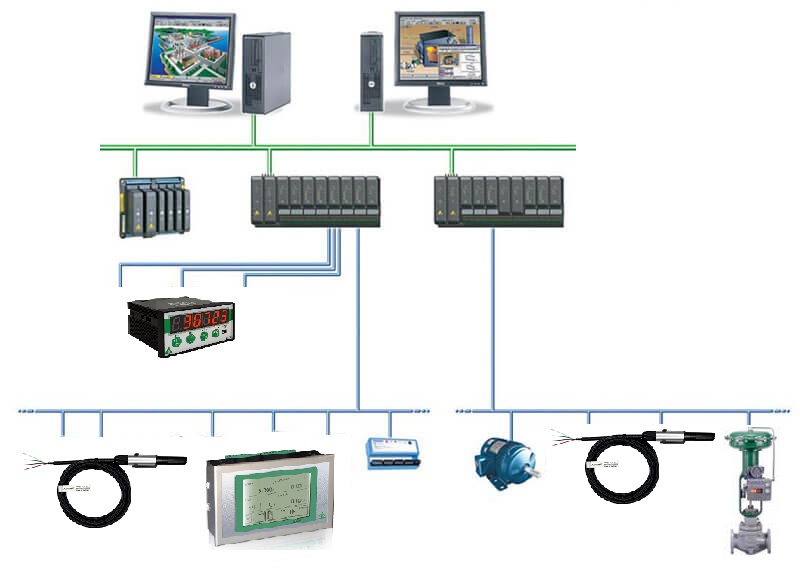

Cảm biến nhiệt độ và độ ẩm truyền thông THS-485 trong hệ thống giám sát DCS

Aravin đã phát triển 1 phần mềm cài đặt cho cảm biến và 1 phần mềm giám sát tổng thể nhiệt độ và độ ẩm cấp miễn phí cho khách hàng. Quý khách vui lòng tải tại tab tài liệu trang web này để có một phần mềm nhiều tính năng hỗ trợ cho yêu cầu của mình.

Cấu trúc cảm biến

Vỏ cảm biến được chế tạo từ nhựa kỹ thuật ABS kết hợp với hợp kim nhôm xử lý anode, giúp tăng độ bền và thẩm mỹ của sản phẩm. Đầu đo được hiệu chuẩn sẵn tại nhà sản xuất, đảm bảo độ chính xác cao ngay cả sau thời gian dài vận hành.
Phần mạch điều khiển được chống nhiễu điện từ (EMI) đảm bảo phần tử đo hoạt động ổn định và đường truyền thông tin cậy, phù hợp với yêu cầu kỹ thuật của các nhà máy trong lĩnh vực thực phẩm, dược phẩm, sản xuất linh kiện điện tử, hoặc kho bảo quản lạnh.

Ứng dụng chính của cảm biến THS-485

Ứng dụng trong hệ thống HVAC và phòng sạch

Trong các hệ thống HVAC (Heating, Ventilation, and Air Conditioning), Cảm biến nhiệt độ và độ ẩm truyền thông THS-485 đóng vai trò trung tâm để điều khiển môi trường không khí, đảm bảo sự ổn định và tiết kiệm năng lượng.

Cảm biến THS-485 giúp:

• Đo liên tục và chính xác nhiệt độ, độ ẩm trong các ống gió hoặc không gian phòng.

• Cung cấp dữ liệu theo thời gian thực cho bộ điều khiển trung tâm (BMS/PLC) để điều chỉnh quạt, điều hòa, bộ tạo ẩm hoặc thiết bị sưởi.

• Duy trì nhiệt độ và độ ẩm ổn định, đáp ứng tiêu chuẩn GMP, ISO 14644, và FDA cho phòng sạch.

• Ghi log dữ liệu tự động phục vụ kiểm tra chất lượng, truy xuất nhật ký quá trình và bảo dưỡng hệ thống.

💡 Ví dụ thực tế:
Trong nhà máy sản xuất dược phẩm hoặc điện tử, THS-485 được lắp trên trần hoặc trong ống dẫn gió để theo dõi vi khí hậu từng khu vực, giúp đảm bảo nhiệt độ không vượt quá ±0.5 °C và độ ẩm ổn định trong khoảng 45–55 %RH.

Ứng dụng trong nhà máy thực phẩm, dược phẩm và điện tử

Các ngành công nghiệp này đặc biệt nhạy cảm với sự thay đổi môi trường.
Một sai lệch nhỏ về nhiệt độ hoặc độ ẩm có thể ảnh hưởng trực tiếp đến chất lượng sản phẩm, tuổi thọ thiết bị hoặc độ an toàn vệ sinh.

THS-485 được sử dụng để:

• Giám sát và cảnh báo khi nhiệt độ, độ ẩm vượt ngưỡng cho phép.

• Ghi dữ liệu (data logging) để đảm bảo tuân thủ quy chuẩn HACCP, ISO 22000, GMP.

• Kết hợp với hệ thống SCADA hoặc phần mềm MES để lưu trữ dữ liệu, lập báo cáo, và phân tích xu hướng.

• Hỗ trợ kỹ sư vận hành điều chỉnh điều hòa, hệ thống hút ẩm hoặc quạt gió tự động.

💡 Ví dụ thực tế:
Tại nhà máy sản xuất bao bì thực phẩm, Cảm biến nhiệt độ và độ ẩm truyền thông THS-485 được kết nối với PLC Siemens S7-1200 để điều khiển tự động quạt hút và máy sấy dựa theo độ ẩm đo được, giúp giảm thời gian khởi động thiết bị 20% và tiết kiệm điện năng 15%.

Ứng dụng trong kho lạnh, bảo quản nông sản và logistics

Trong các kho lạnh, nhiệt độ và độ ẩm là yếu tố sống còn để duy trì chất lượng hàng hóa, thực phẩm, dược phẩm hoặc vật tư nhạy cảm.

Cảm biến THS-485 cho phép:

• Đo và giám sát liên tục môi trường nhiệt độ – độ ẩm trong kho lạnh, container hoặc buồng đông.

• Truyền dữ liệu qua RS-485 về tủ điều khiển trung tâm hoặc hệ thống SCADA để cảnh báo khi vượt ngưỡng.

• Kết hợp với bộ ghi dữ liệu (Data Logger) để lưu lại lịch sử môi trường theo thời gian.

• Dễ dàng kéo dây truyền thông dài tới 1.200 m mà không bị suy hao tín hiệu.

💡 Ví dụ thực tế:
Trong kho bảo quản vaccine và dược phẩm, hệ thống giám sát môi trường dùng cảm biến THS-485 giúp kiểm soát nhiệt độ ±0.2 °C, độ ẩm ±2 %RH, và tự động gửi cảnh báo SMS/Email khi vượt giới hạn.

Ứng dụng trong nông nghiệp công nghệ cao

Nông nghiệp hiện đại yêu cầu hệ thống tự động kiểm soát nhiệt độ, độ ẩm, ánh sáng và lưu thông không khí để đạt năng suất cao và tiết kiệm tài nguyên.

Cảm biến THS-485 là lựa chọn phổ biến cho:

• Nhà kính, vườn thủy canh, trại nấm, trại giống, và chuồng trại chăn nuôi tự động.

• Giao tiếp trực tiếp với PLC, HMI hoặc bộ điều khiển vi xử lý (ESP32, Arduino Modbus RTU) để điều khiển quạt gió, phun sương, tưới nước hoặc chiếu sáng.

• Thu thập dữ liệu môi trường thời gian thực, gửi về máy tính hoặc cloud server để phân tích và điều chỉnh tự động.

💡 Ví dụ thực tế:
Hệ thống trồng rau thủy canh sử dụng cảm biến THS-485 kết nối qua RS-485 với bộ điều khiển trung tâm Delta PLC. Dữ liệu từ cảm biến giúp tự động điều khiển phun sương, mở mái che và kích hoạt quạt hút ẩm, duy trì độ ẩm không khí 70% và nhiệt độ ổn định 25 °C

Ứng dụng trong giám sát môi trường và tòa nhà thông minh (BMS)

Trong hệ thống tòa nhà thông minh (Building Management System), Cảm biến nhiệt độ và độ ẩm truyền thông THS-485 giúp tối ưu điều hòa, tiết kiệm năng lượng và tăng tuổi thọ thiết bị HVAC.

Cảm biến được đặt tại:

• Các khu vực văn phòng, hội trường, kho kỹ thuật hoặc tầng mái.

• Kết nối về trung tâm điều khiển BMS để tự động điều chỉnh công suất máy lạnh, quạt hút, hoặc đóng mở cửa gió.

• Gửi dữ liệu nhiệt độ – độ ẩm về phần mềm SCADA hoặc ứng dụng quản lý tòa nhà để giám sát theo thời gian thực.

💡 Ví dụ thực tế:
Trong tòa nhà văn phòng 12 tầng, 24 cảm biến THS-485 được kết nối theo mạng RS-485 daisy-chain về bộ điều khiển trung tâm SCADA, giúp chi phí điện năng hàng tháng nhờ tự động điều chỉnh nhiệt độ vùng theo tải thực tế.

Đặc điểm nổi bật của THS-485

Dải đo của cảm biến

• Đo đồng thời nhiệt độ và độ ẩm với độ chính xác cao.

• Đầu cảm biến được hiệu chuẩn nhà máy, không cần căn chỉnh thủ công.

• Dải đo rộng:

  • Nhiệt độ: −40 đến +85 °C (±0.3 °C)

  • Độ ẩm: 0 – 100 %RH (±2 %RH)

Nguồn cấp

• Nguồn cấp linh hoạt 12-24VDC, dải làm việc đến 9–32VDC, tiết kiệm năng lượng.

Cổng giao tiếp và lắp đặt

• Giao tiếp RS-485 Modbus RTU – tương thích hầu hết PLC, HMI, SCADA.
• Tốc độ truyền rộng 1: từ 2400 đến 38400 bps
• Lắp đặt linh hoạt: treo tường, gắn tủ điện hoặc trong ống bảo vệ tùy theo ứng dụng.

Cấu hình và truyền thông RS-485 Modbus RTU

Cài đặt địa chỉ và baudrate

Cảm biến nhiệt độ và độ ẩm truyền thông THS-485 cho phép người dùng tự thiết lập địa chỉ thiết bị (ID), giao thức (protocol) và tốc độ truyền (baudrate) bằng phần mềm cấu hình chuyên dụng của ARAVIN.
Việc cấu hình được thực hiện qua cổng RS-485 hoặc bộ chuyển đổi USB–RS485, đảm bảo thao tác nhanh chóng, thuận tiện cho kỹ sư tự động hóa.

Các thanh ghi dữ liệu Modbus

• Temperature Register (40001): đọc giá trị nhiệt độ.
• Humidity Register (40002): đọc giá trị độ ẩm.
• Error Register (40003): đọc trạng thái hoạt động của cảm biến.
• Communication parameters (4004–4007): ghi/ đọc cài đặt thông số truyền thông.
• Control register (4008): Lưu thông số truyền thông

Tích hợp với PLC, HMI và SCADA

Cảm biến nhiệt độ và độ ẩm truyền thông THS-485 dễ dàng tích hợp với các hệ điều khiển tự động nhờ tuân thủ chặt chẽ chuẩn Modbus RTU, hỗ trợ đọc dữ liệu qua lệnh Function 03 (Read Holding Register) và Function 06 (Write Holding Register).
THS-485 được các kỹ sư tích hợp với màn hình và PLC các hàng như: Siemens, Mitsubishi Electric, Allen-Bradley (Rockwell Automation), Omron, Schneider Electric, ABB, Delta, và Keyence hoặc trực tiếp với PC qua các phần mềm giao diện có thể hiển thị, lưu trữ, và cảnh báo dữ liệu từ cảm biến này.

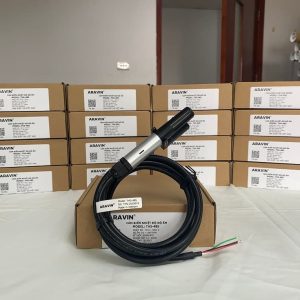

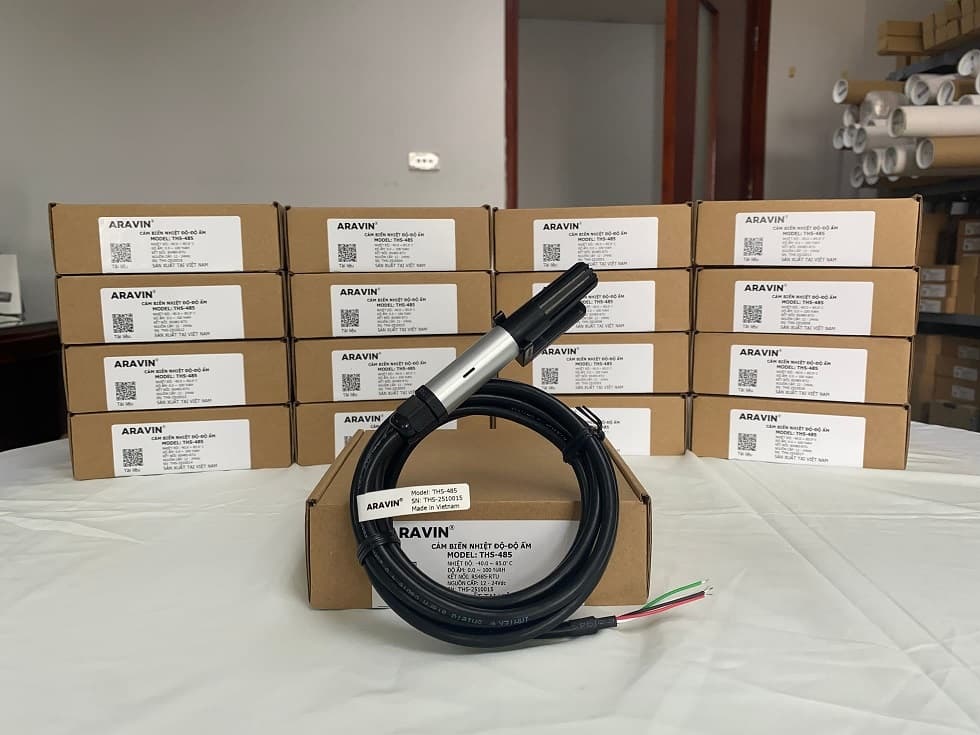

Cảm biến nhiệt độ và độ ẩm truyền thông THS-485 với hình ảnh thực tế tại gian trưng bày.

Khi cần thêm thông tin về sản phẩm, Quý khách vui lòng liên hệ:

Thông tin liên hệ và tư vấn kỹ thuật về sản phẩm THS-485

TTH Automation – Nhà sản xuất & phân phối thiết bị ARAVIN^® chính hãng tại Việt Nam
📍 Trụ sở: Tầng 8, 227 Nguyễn Ngọc Nại, Phương Liệt, Thanh Xuân, Hà Nội
📍 Chi nhánh: 92/3 Đỗ Thị Xích, Củ Chi, TP Hồ Chí Minh
📞 Hotline: 0243 566 7397
📧 Email: info@tthvn.com
🌐 Website: https://tth-automation.com
📘 Facebook: facebook.com/tthautomaticvietnam

Thông số kỹ thuật chi tiết cảm biến nhiệt độ và độ ẩm truyền thông THS-485

Dải đo và sai số

Giao tiếp và nguồn cấp

Sơ đồ đấu nối dây

Bộ tài liệu và phần mềm miễn phí cho cảm biến THS-485

Bộ tài liệu đầy đủ, chi tiết về sản phẩm cảm biến nhiệt độ và độ ẩm truyền thông THS-485 kèm các phần mềm hỗ trợ miễn phí sẽ giúp Quý khách dễ dàng sử dụng cảm biến THS-485 trong các ứng dụng của mình.

Catalogue cảm biến nhiệt độ và độ ẩm THS-485 Hướng dẫn sử dụng cảm biến nhiệt độ và độ ẩm THS-485 truyền thông 485 Hướng dẫn kết nối cảm biến nhiệt độ và độ ẩm THS-485 với màn hình Delta Hướng dẫn kết nối cảm biến nhiệt độ và độ ẩm THS-485 với PLC Siemens S7 1200 Phần mềm cài đặt cảm biến nhiệt độ và độ ẩm THS-485 Tải phần mềm giám sát nhiệt độ độ ẩm Aravin trên Windows
