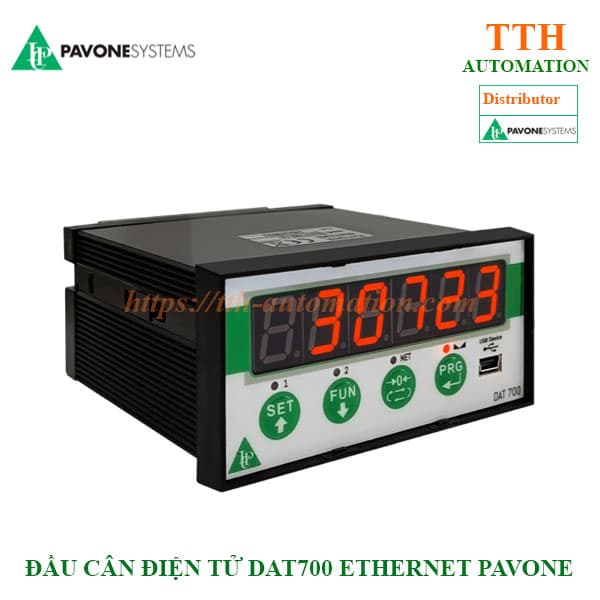

Tổng quan Đầu cân điện tử DAT700 Ethernet

Đầu cân DAT700 Ethernet là phiên bản thuộc dòng DAT700 Pavone được trang bị giao tiếp Ethernet công nghiệp, cho phép truyền dữ liệu trọng lượng dưới dạng số về PLC, SCADA hoặc hệ thống giám sát trung tâm.

So với các giải pháp analog truyền thống, DAT700 Ethernet mang lại độ chính xác cao hơn, khả năng mở rộng linh hoạt hơn và phù hợp với xu hướng số hóa nhà máy. Phiên bản này đặc biệt phù hợp cho các hệ thống cân có nhiều điểm đo, yêu cầu quản lý dữ liệu tập trung và giám sát liên tục.

DAT700 Ethernet là gì?

DAT700 Ethernet là đầu cân điện tử chuyển đổi tín hiệu từ load cell sang dữ liệu số và truyền trực tiếp qua mạng Ethernet công nghiệp. Dữ liệu trọng lượng được gửi đi dưới dạng số, giúp loại bỏ sai số do chuyển đổi analog và giảm ảnh hưởng của nhiễu điện từ trên đường truyền.

Nhờ sử dụng Ethernet, DAT700 có thể dễ dàng tích hợp vào hạ tầng mạng hiện hữu của nhà máy, kết nối với PLC, SCADA, HMI hoặc hệ thống quản lý sản xuất.

Ưu điểm nổi bật của Ethernet trong hệ thống cân công nghiệp

Truyền dữ liệu số – loại bỏ sai số analog

Với Ethernet, dữ liệu trọng lượng được truyền dưới dạng số thay vì dòng điện hay điện áp. Điều này giúp:

• Loại bỏ sai lệch do suy hao tín hiệu
• Đảm bảo giá trị trọng lượng chính xác từ đầu cân đến bộ điều khiển
• Tăng độ tin cậy trong các ứng dụng đo lường dài hạn

Khả năng mở rộng hệ thống linh hoạt

Ethernet cho phép nhiều thiết bị cùng hoạt động trên một mạng:

• Dễ dàng mở rộng thêm điểm cân
• Không cần kéo thêm nhiều cáp riêng lẻ
• Phù hợp cho hệ thống cân nhiều bồn, nhiều silo

Dễ tích hợp SCADA và giám sát tập trung

Đầu cân DAT700 Ethernet cho phép truyền dữ liệu trực tiếp về SCADA hoặc hệ thống giám sát trung tâm, giúp:

• Theo dõi trọng lượng theo thời gian thực
• Quản lý mức tồn kho nguyên liệu
• Thiết lập cảnh báo khi vượt ngưỡng

Phù hợp xu hướng nhà máy số hóa

Trong các nhà máy đang triển khai chuyển đổi số, Ethernet là nền tảng cho:

• Thu thập dữ liệu sản xuất
• Phân tích và tối ưu quy trình
• Kết nối hệ thống MES hoặc ERP

Định vị kỹ thuật của DAT700 Ethernet trong dòng DAT700

Trong dòng DAT700, phiên bản Ethernet được định vị là:

• Giải pháp truyền dữ liệu số
• Phù hợp hệ thống cân nhiều điểm
• Tối ưu cho giám sát và quản lý tập trung

DAT700 Ethernet nằm giữa giải pháp analog truyền thống và các giao thức Ethernet chuyên sâu như PROFINET hay EtherCAT.

Khi nào nên chọn đầu cân DAT700 Ethernet?

Hệ thống cân nhiều điểm đo

Khi nhà máy có nhiều bồn, silo hoặc trạm cân cần giám sát, DAT700 Ethernet giúp kết nối tất cả điểm cân vào cùng một mạng, giảm phức tạp dây dẫn.

Nhu cầu giám sát và quản lý dữ liệu

Nếu trọng lượng không chỉ phục vụ điều khiển mà còn cần lưu trữ, phân tích hoặc báo cáo, Ethernet là lựa chọn phù hợp hơn analog.

Hạ tầng mạng sẵn có

Trong các nhà máy đã có sẵn mạng Ethernet công nghiệp, DAT700 Ethernet giúp tận dụng hạ tầng hiện hữu mà không cần thay đổi lớn.

Đặc điểm kỹ thuật nổi bật

• Giao tiếp: Ethernet công nghiệp
• Truyền dữ liệu: dạng số
• Độ phân giải đo load cell: 24-bit
• Hỗ trợ kết nối tối đa 8 load cell 350Ω
• Độ ổn định cao, phù hợp vận hành liên tục

Ứng dụng thực tế của DAT700 Ethernet

Giám sát mức tồn kho bồn và silo

Đầu cân DAT700 Ethernet cho phép theo dõi liên tục trọng lượng trong các bồn và silo chứa nguyên liệu. Dữ liệu được truyền về SCADA giúp bộ phận vận hành:

• Nắm chính xác mức tồn kho
• Chủ động kế hoạch nhập nguyên liệu
• Giảm rủi ro thiếu hụt hoặc tồn kho quá mức

Hệ thống cân trong nhà máy thông minh

Trong các nhà máy hướng đến mô hình smart factory, DAT700 Ethernet đóng vai trò là nguồn dữ liệu đầu vào cho hệ thống giám sát và phân tích sản xuất.

Kết nối dữ liệu cân với hệ thống quản lý

DAT700 Ethernet giúp tích hợp dữ liệu cân với:

• SCADA
• HMI
• Hệ thống quản lý sản xuất (MES)
• Hệ thống báo cáo nội bộ

Hệ thống cân phân tán

Với khả năng kết nối mạng, Đầu cân điện tử DAT700 Ethernet phù hợp cho các hệ thống cân phân tán trên diện rộng, nơi việc kéo nhiều tín hiệu analog riêng lẻ là không tối ưu.

So sánh DAT700 Ethernet với các phiên bản khác

Câu hỏi thường gặp

DAT700 Ethernet có thay thế hoàn toàn analog không?

Trong các hệ thống yêu cầu giám sát và quản lý dữ liệu, Đầu cân có cổng Ethernet mang lại nhiều lợi ích hơn analog. Tuy nhiên, với hệ thống đơn giản, analog vẫn là lựa chọn kinh tế.

DAT700 Ethernet có phù hợp cho cân bồn ngoài trời không?

Có. Khi được lắp đặt đúng chuẩn công nghiệp, DAT700 Ethernet hoạt động ổn định trong môi trường nhà máy và ngoài trời.

Đầu cân DAT700 Ethernet còn phù hợp với thiết bị PLC nào khác ngoài hãng Siemens?

Thiết bị DAT700 Ethernet không chỉ giới hạn kết nối với Siemens mà còn phù hợp với nhiều hãng PLC khác nhờ hỗ trợ các giao thức truyền thông tiêu chuẩn công nghiệp như: Schneider Electric, Mitsubishi Electric, Rockwell Automation (Allen-Bradley), Omron, Delta…

DAT700 Ethernet cài đặt có khó không?

Thiết bị có bàn phím thao tác dễ dàng với bộ thông số kiểu menu cây đơn giản khi sử dụng, ngoài ra bạn có thể dùng phần mềm do hãng Pavone cung cấp kết nối qua cổng USB có sẵn trên đầu cân để cài đặt, tạo bản lưu thông số trên máy tính và tải xuống nhanh gọn. Quý khách tham khảo video hướng dẫn cài đặt Đầu cân điện tử DAT700 Ethernet qua USB

Kết luận

Đầu cân DAT700 Ethernet là giải pháp phù hợp cho các hệ thống cân công nghiệp hiện đại, nơi dữ liệu trọng lượng không chỉ dùng để đo mà còn để giám sát, quản lý và tối ưu sản xuất. Phiên bản này giúp nhà máy tiến gần hơn đến mô hình vận hành số hóa và quản lý tập trung.

👉 Xem tổng quan toàn bộ dòng: Đầu cân DAT700 Pavone

Thông số kỹ thuật chi tiết đầu cân DAT700 Ethernet

Nguồn cấp: 10-30VDC được bảo vệ chống cực ngược. Bảo vệ bằng cầu chì có thể phục hồi
Cách điện: nhóm II

Đầu vào load cell: max 8 of 350 ohms nối song song
Điện áp cấp cho load cell: 5Vdc
Phân giải đầu vào load cell: 24 bits,
Measuring range: from -7.6 mV/V to +7.6 mV/V
Filter: selectable 0.1 Hz – 1000 Hz
Trôi bởi nhiệt (load cell Input): < 0.001% of full scale/C°

Logic output: 2 photo relay outputs (24 VDC/Vac one NO contact) Relay contact rating 100 mA
Logic inputs: No. 2 opto-isolated

Serial port: Rs232 half duplex, Rs485 half-duplex, USB Device for instrument programming and setting
Baud rate: Up to 115 kb/s (default 9600 b/s)
Fieldbus: ETHERNET IP, ETHERCAT, ETHERNET

Tuân thủ quy định về an toàn điện: EN61000-6-2, EN61000-6-3 for EMC, EN61010-1
