Cầu chì là gì? Cấu tạo, nguyên lý hoạt động, cách tính chọn cầu chì đúng kỹ thuật

Bạn đã từng gặp tình trạng cầu chì liên tục bị đứt hoặc không ngắt mạch khi xảy ra sự cố quá tải hoặc ngắn mạch trong hệ thống điện?

Đây là lỗi rất phổ biến trong hệ thống điện và nguyên nhân thường đến từ việc sử dụng hoặc lựa chọn cầu chì chưa đúng kỹ thuật và cách sử dụng cầu chì chưa phù hợp trong thực tế.

Trong bài viết này, TTH Automation sẽ hướng dẫn sử dụng cầu chì đúng cách và đúng kỹ thuật, giúp bảo vệ thiết bị và đảm bảo an toàn cho hệ thống điện. Bạn có thể tham khảo cầu chì Bussmann.

Việc hiểu rõ cách sử dụng cầu chì đúng kỹ thuật sẽ giúp hệ thống điện hoạt động ổn định và hạn chế tối đa rủi ro hư hỏng.

Trước tiên, cần hiểu rõ cầu chì là gì và vai trò của nó trong hệ thống điện.

Biên soạn bởi: Đội ngũ kỹ thuật TTH Automation

🔹 Cầu chì là gì? Khái niệm và chức năng

Cầu chì (fuse) là thiết bị bảo vệ mạch điện phổ biến nhất, hoạt động bằng cách tự động ngắt mạch (đứt dây chảy) khi dòng điện quá tải hoặc ngắn mạch, giúp ngăn ngừa cháy nổ và bảo vệ thiết bị điện.

Khi dòng điện vượt ngưỡng cho phép, phần tử dẫn điện bên trong sẽ nóng chảy và ngắt mạch, từ đó:

• Bảo vệ dây dẫn
• Ngăn cháy nổ thiết bị
• Giảm thiểu thiệt hại lan rộng

Cầu chì được ứng dụng rộng rãi trong hệ thống điện để bảo vệ

• Đường dây điện
• Máy biến áp
• Động cơ điện
• Mạch điều khiển, mạch chiếu sáng

Điểm mạnh cốt lõi của cầu chì

• Khả năng cắt dòng lớn
• Cấu tạo đơn giản, độ tin cậy cao
• Giá thành hợp lý, dễ thay thế

🔹 Tính chất và yêu cầu cơ của cầu chì

2.1 Tính chất làm việc

Cầu chì được thiết kế để “chịu đựng đúng – phản ứng nhanh”:

• Không tác động khi dòng định mức hoặc dòng khởi động ngắn hạn đi qua
• Tác động chính xác khi xuất hiện quá dòng nguy hiểm

Đặc tính quan trọng nhất là đường cong Ampe – giây (A–S)
→ Thể hiện mối quan hệ giữa dòng điện và thời gian đứt của cầu chì. Đặc tính A – S của cầu chì phải thấp hơn đặc tính của đối tượng bảo vệ.

Đặc tính Ampe-giây mô tả quá trình hoạt động của cầu chì như thế nào

📌 Đặc tính cầu chì phải “nhanh hơn” đối tượng cần bảo vệ
→ Nghĩa là cầu chì phải cắt mạch trước khi thiết bị bị hư hỏng.

2.2 Yêu cầu cơ bản của cầu chì

Một cầu chì đạt chuẩn cần đảm bảo:

• Tính chọn lọc: khi có sự cố ngắn mạch, cầu chì tác động phải có tính chọn lọc, tính chọn lọc giúp thiết kế được mạch điện có tính phân cấp như cầu chì bảo vệ nhánh, cầu chì bảo vệ tổng:
  Chỉ cầu chì tại vị trí xảy ra sự cố bị đứt
  (Ví dụ: motor lỗi → chỉ cầu chì nhánh đó đứt, không ảnh hưởng toàn hệ thống)
• Dễ bảo trì:
  Thay thế nhanh, giảm thời gian downtime

🔹 Cấu tạo và Nguyên lý hoạt động cầu chì

Tìm hiểu thêm về cầu chì là gì và nguyên lý hoạt động để hiểu rõ hơn cách lựa chọn phù hợp.

3.1 Cấu tạo của cầu chì

Một cầu chì tiêu chuẩn gồm 4 thành phần chính:

• Phần tử ngắt mạch (Fuse element):
  Đây chính là thành phần dẫn điện và quan trọng nhất của cầu chì, phần tử này có khả năng cảm nhận được giá trị hiệu dụng dòng điện qua nó và có giá trị điện trở suất nhỏ
  Thường bằng bạc, đồng hay các vật liệu dẫn điện có giá trị điện trở suất nhỏ, hình dạng của phần tử có thể là một dây dẫn (tiết diện tròn) hay dạng băng mỏng.
  → Nhạy với nhiệt, nóng chảy khi quá dòng
• Thân cầu chì:
  Thường bằng thuỷ tinh, ceramic (gốm) hay các vật liệu khác tương đương. Vật liệu tạo thành thân của cầu chì phải đảm bảo được hai tính chất:
  → Có độ bền cơ khí cao.
  → Có độ bền về điều kiện dẫn nhiệt và chịu đựng được các sự thay đổi nhiệt độ đột ngột mà không hư hỏng.

Cấu tạo cầu chì FWH hãng Bussmann

• Vật liệu lấp đầy (cát thạch anh/silicat):
  Bao bọc quanh phần tử ngắt mạch trong thân cầu chì, vật liệu lấp đầy thường bằng vật liệu Silicat ở dạng hạt, có khả năng hấp thụ được năng lượng sinh ra do hồ quang và đảm bảo tính cách điện khi xảy ra hiện tượng ngắt mạch.
  → Dập hồ quang, tăng khả năng cách điện
• Đầu nối:
  Các đấu nối: các thành phần này dùng định vị cố định cầu chì trên các thiết bị đóng ngắt mạch; đồng thởi phải đảm bảo tính tiếp xúc điện tốt.
  → Đảm bảo tiếp xúc điện ổn định, giảm tổn hao

Cầu chì bán dẫn cắt nhanh FE của Bussmann trên bộ nguồn công nghiệp

3.2 Nguyên lý hoạt động của cầu chì

Chúng ta cùng quan sát và phân tích hoạt động cầu chì theo đặc tính cơ bản của cầu chì đó là sự phụ thuộc của thời gian chảy đứt với dòng điện chạy qua  gọi là đặc tính Ampe – giây (A–S).

+ Đối với dòng điện định mức của cầu chì: Năng lượng sinh ra do hiệu ứng Joule khi có dòng điện định mức chạy qua sẽ toả ra môi trường và không gây nên sự nóng chảy, sự cân bằng nhiệt sẽ được thiết lập ở một giá trị mà không gây sự già hoá hay phá hỏng bất cứ phần tử nào của cầu chì.

• Khi dòng điện bình thường → nhiệt sinh ra được tản đi → hệ thống ổn định

+ Đối với dòng điện ngắn mạch của cầu chì: sự cân bằng trên cầu chì bị phá vỡ, nhiệt năng trên cầu chì tăng cao và dẫn đến sự phá huỷ cầu chì.

• Khi quá dòng → nhiệt tích tụ → phần tử nóng chảy → ngắt mạch

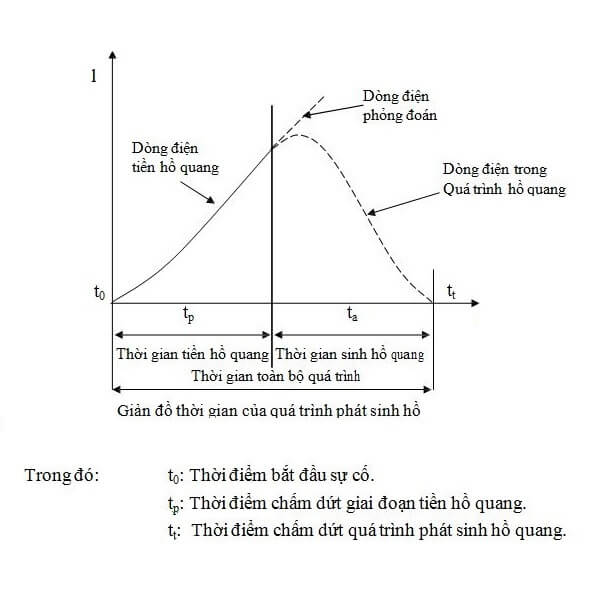

Người ta phân thành hai giai đoạn khi xảy ra sự phá huỷ cầu chì:

– Quá trình tiền hồ quang (t_p).
– Quá trình sinh ra hồ quang (t_a).

** Quá trình tiền hồ quang: giả sử tại thời điểm t₀ phát sinh sự quá dòng, trong khoảng thời gian t_p làm nóng chảy cầu chì và phát sinh ra hồ quang điện. Khoảng thời gian này phụ thuộc vào giá trị dòng điện tạo nên do sự cố và sự cảm biến của cầu chì.

** Quá trình phát sinh hồ quang: tại thời điểm tp hồ quang sinh ra cho đến thời điểm t_t mới dập tắt toàn bộ hồ quang. Trong suốt quá trình này, năng lượng sinh ra do hồ quang làm nóng chảy các chất làm đầy tại môi trường hồ quang sinh ra, điện áp ở hai đầu cầu chì hồi phục lại, mạch điện được ngắt ra.

🔹 Cách chọn cầu chì đúng kỹ thuật

Để đảm bảo hệ thống điện hoạt động an toàn và ổn định, việc lựa chọn cầu chì phù hợp là rất quan trọng.

Khi chọn cầu chì, cần xác định dòng điện tải và áp dụng nguyên tắc:

Dòng cầu chì = 1.25 – 1.5 x dòng tải

Ví dụ: nếu dòng tải là 10A, bạn nên chọn cầu chì khoảng 15A để tránh bị đứt trong quá trình vận hành bình thường nhưng vẫn đảm bảo bảo vệ khi có sự cố.

Ngoài ra, cần lựa chọn loại cầu chì phù hợp với từng loại tải:

• Tải điện trở: sử dụng cầu chì bảo vệ quá tải và ngắn mạch
• Động cơ (motor): sử dụng cầu chì chậm để chịu dòng khởi động
• Thiết bị điện tử: sử dụng cầu chì chuyên dụng(cầu chì cắt nhanh-cầu chì bán dẫn)

Việc lựa chọn đúng cầu chì không chỉ giúp bảo vệ thiết bị mà còn nâng cao tuổi thọ của hệ thống điện.

Bạn đọc có thể tham khảo bài viết rất hữu ích về phân biệt các loại cầu chì, sẽ cho bạn cái nhìn tổng quan về các loại cầu chì và ứng dụng chuẩn kỹ thuật.

4.1 Công thức tính chọn chung

Để thỏa mãn điều kiện 1, dòng điện định mức dây chảy cầu chì I_cc phải chọn lớn hoặc bằng dòng điện làm việc lâu dài I_lv của thiết bị điện, hoặc đường dây mà cầu chì bảo vệ:

 I_cc>I_lv                            (5.5)

Hiểu đơn giản, cầu chì cần đủ lớn để không bị đứt khi thiết bị hoạt động bình thường, nhưng vẫn phải đủ nhạy để ngắt mạch khi xảy ra sự cố.

Kinh nghiệm thấy rằng, nếu dòng điện mở máy I_mở các động cơ không quá 2,5 lần dòng điện định mức I_đm, thì dây chảy cầu chì chỉ cần chọn theo điều kiện làm việc lâu dài theo (5.5) mà không cần kể đến dòng điện mở máy động cơ vì dòng điện mở máy ở điều kiện đó chưa kịp làm cháy dây chảy.

4.2 Công thức tính chọn cho động cơ lồng sóc

Nếu động cơ có đòng điện mở máy I_mở lớn hơn 2,5 lần dòng điện định mức I_đm, để cho cầu chì không cháy khi mở máy động cơ, thì dòng điện định mức dây chảy cầu chì I_cc phải chọn sao cho thỏa mãn điều kiện.

Khi chọn cầu chì bảo vệ các động cơ lồng sóc có dòng điện mở máy I_mở lớn, ta phải chọn dây chảy cầu chì I_cc có dòng điện định mức I_đm thỏa mãn hai điều kiện (5.5) và (5.6).

4.3 Công thức tính chọn cho nhiều động cơ lồng sóc:

Nếu cầu chì bảo vệ đường dây cung cấp cho nhiều động cơ có dòng điện mở máy lớn. Dòng điện mở máy của đường dây I_mở sẽ tính trong trường hợp động cơ có hiệu số

Khi động cơ lớn nhất đang mở máy, còn các động cơ khác đang làm việc. Lúc đó, dòng điện định mức dây chảy cầu chì ngoài việc thỏa mãn điều kiện (5.5) còn phải thỏa mãn điều kiện (5.7):

trong đó I_lv là dòng điện làm việc của đường dây khi tất cả các động cơ mà đường dây cung cấp đang làm việc, trừ động cơ mở máy; I_mở là dòng điện mở máy của động cơ đó

Để đảm bảo tính chất cắt chọn lọc của cầu chì, ta phải chọn cầu chì bảo vệ mạch đường dây chính có dòng điện định mức lớn hơn cầu chì bảo vệ mạch nhánh ít nhất là một cấp tính theo giá trị dòng điện định mức của cầu chì.

Dòng điện định mức của dây chảy cầu chì được sản xuất theo tiêu chuẩn với dải thông thường: 2, 4, 6, 10, 15, 20, 25, 35, 60, 80, 100, 125, 160, 190, 225, 260, 300, 350, 400A…

Trong thực tế, việc sử dụng cầu chì Bussmann chất lượng cao sẽ giúp tăng độ an toàn và độ bền cho hệ thống điện.

🔹 Một số hình ảnh về cầu chì Bussmann

Cầu chì bán dẫn, cắt nhanh Bussmann có sẵn tại kho TTH Automation

🔹 Kết luận

Cầu chì là thiết bị bảo vệ đơn giản nhưng đóng vai trò then chốt trong hệ thống điện, giúp ngăn chặn hư hỏng và đảm bảo an toàn cho thiết bị cũng như con người.

Việc hiểu rõ cấu tạo, nguyên lý hoạt động và lựa chọn đúng loại cầu chì không chỉ kéo dài tuổi thọ thiết bị mà còn nâng cao độ tin cậy cho hệ thống điện.

Lựa chọn đúng – lắp đặt chuẩn – kiểm tra định kỳ chính là chìa khóa để cầu chì phát huy hiệu quả tối đa.
