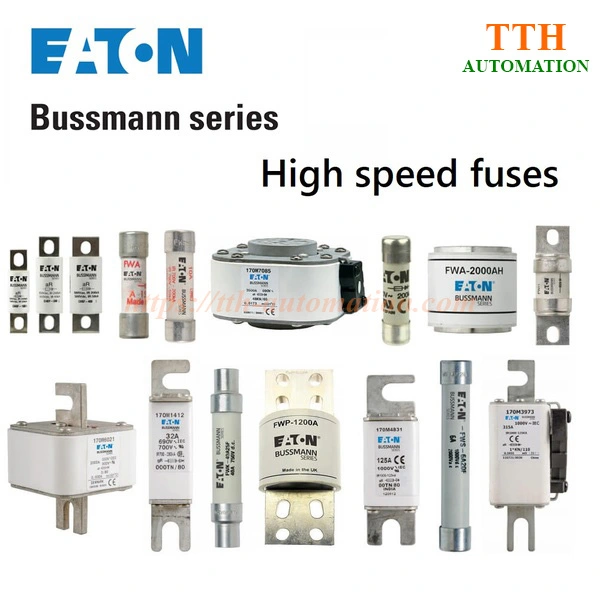

Cầu chì cắt nhanh Bussmann Eaton (High Speed Fuse) – Giải pháp bảo vệ IGBT, SCR, Servo, UPS, Biến tần và hệ thống năng lượng mặt trời

Cầu chì cắt nhanh Bussmann Eaton (High Speed Fuse), còn được nhiều kỹ sư gọi là cầu chì bán dẫn Bussmann (Semiconductor Fuse), là dòng cầu chì chuyên dụng dùng để bảo vệ các thiết bị bán dẫn công suất như IGBT, SCR, Thyristor, Servo Drive, Biến tần, UPS, Soft Starter, bộ nguồn công nghiệp và hệ thống điện năng lượng mặt trời (Solar PV).

Khác với cầu chì hạ thế thông thường, cầu chì cắt nhanh Bussmann có khả năng ngắt dòng sự cố chỉ trong vài phần nghìn giây, giúp hạn chế năng lượng hồ quang, giảm hư hỏng linh kiện và bảo vệ thiết bị điện tử công suất có giá trị cao.

TTH Automation cung cấp đầy đủ các dòng cầu chì Bussmann Eaton chính hãng gồm FWH, FWP, 170M, LET, LMT, FEE, FM, FMM và LPJ, kèm catalogue, tài liệu kỹ thuật và hỗ trợ lựa chọn model phù hợp với từng ứng dụng thực tế.

Khám phá nhanh

• Cầu chì cắt nhanh Bussmann là gì?
• Ưu điểm của cầu chì Bussmann Eaton
• Ứng dụng thực tế
• Các dòng cầu chì cắt nhanh Bussmann
• Hướng dẫn lựa chọn model
• Câu hỏi thường gặp

Cầu chì cắt nhanh Bussmann (High Speed Fuse) là gì?

Cầu chì cắt nhanh Bussmann Eaton, còn được gọi là cầu chì bán dẫn Bussmann (Semiconductor Fuse), là dòng cầu chì chuyên dụng được thiết kế để bảo vệ các linh kiện bán dẫn công suất khỏi dòng ngắn mạch và dòng quá tải có tốc độ tăng rất lớn.

Không giống cầu chì hạ thế thông thường, cầu chì cắt nhanh có thời gian tác động cực ngắn và giá trị I²t (Năng lượng cho phép đi qua) rất thấp. Điều này giúp cầu chì ngắt mạch trước khi các linh kiện bán dẫn vượt quá giới hạn chịu nhiệt và bị hư hỏng.

Đây là giải pháp bảo vệ được sử dụng rộng rãi trong các hệ thống điều khiển công nghiệp, điện công suất và năng lượng tái tạo, nơi các thiết bị như IGBT, SCR, Thyristor, MOSFET và Diode công suất có giá trị lớn và yêu cầu mức bảo vệ rất cao.

Vì sao còn gọi là cầu chì bán dẫn?

Tại Việt Nam, nhiều kỹ sư thường gọi High Speed Fuse là cầu chì bán dẫn vì mục đích chính của loại cầu chì này là bảo vệ các linh kiện bán dẫn công suất.

Trên thực tế, các tên gọi dưới đây đều chỉ cùng một nhóm sản phẩm:

• Cầu chì cắt nhanh Bussmann
• Cầu chì bán dẫn Bussmann
• High Speed Fuse
• Semiconductor Fuse

Việc sử dụng đồng thời các thuật ngữ này giúp người dùng dễ dàng tra cứu tài liệu kỹ thuật cũng như lựa chọn đúng sản phẩm theo tiêu chuẩn quốc tế.

Nguyên lý hoạt động

Khi xảy ra dòng ngắn mạch hoặc dòng điện vượt quá giới hạn cho phép, phần tử nóng chảy bên trong cầu chì Bussmann sẽ nóng lên và đứt trong thời gian cực ngắn, tạo khoảng hở để ngắt hoàn toàn dòng điện.

Nhờ sử dụng vật liệu hợp kim chuyên dụng cùng cấu trúc dập hồ quang bằng cát thạch anh tinh khiết, cầu chì Bussmann có khả năng:

• Ngắt dòng sự cố chỉ trong vài phần nghìn giây.
• Hạn chế tối đa năng lượng hồ quang.
• Giảm dòng đỉnh đi qua thiết bị.
• Bảo vệ linh kiện bán dẫn trước khi vượt quá giới hạn chịu nhiệt.
• Giảm thiểu hư hỏng lan truyền sang các thiết bị khác.

Cầu chì cắt nhanh khác gì cầu chì thông thường?

Nhờ đặc tính tác động cực nhanh, cầu chì Bussmann không chỉ bảo vệ cầu chì mà còn giúp giảm chi phí sửa chữa bằng cách hạn chế hư hỏng các thiết bị điện tử công suất có giá trị lớn.

Các tiêu chuẩn quốc tế

Cầu chì cắt nhanh Bussmann Eaton được sản xuất theo nhiều tiêu chuẩn quốc tế nhằm đáp ứng các yêu cầu khắt khe trong công nghiệp.

• IEC 60269
• UL 248
• CSA
• CE
• RoHS

Tùy từng series, sản phẩm sẽ đáp ứng các tiêu chuẩn khác nhau về điện áp AC/DC, khả năng cắt ngắn mạch, cấp sử dụng và điều kiện làm việc.

Khi nào nên sử dụng cầu chì cắt nhanh Bussmann?

Bạn nên sử dụng cầu chì Bussmann High Speed Fuse khi hệ thống có các thiết bị điện tử công suất hoặc bán dẫn giá trị cao như:

• Biến tần (VFD)
• Servo Drive
• UPS công nghiệp
• Bộ chỉnh lưu (Rectifier)
• Bộ nghịch lưu (Inverter)
• Bộ nguồn công suất lớn
• Hệ thống điện năng lượng mặt trời (Solar Inverter)
• PCS (Power Conversion System)
• ESS (Energy Storage System)
• Máy hàn, lò cảm ứng và các thiết bị gia nhiệt công nghiệp

Trong các ứng dụng trên, cầu chì Bussmann giúp bảo vệ thiết bị bán dẫn hiệu quả hơn nhiều so với cầu chì hạ thế thông thường, giảm thiểu thời gian dừng máy và chi phí sửa chữa.

Ưu điểm của cầu chì cắt nhanh Bussmann Eaton

Cầu chì cắt nhanh Bussmann Eaton được sử dụng rộng rãi trong các hệ thống điện công nghiệp hiện đại nhờ khả năng bảo vệ vượt trội đối với các linh kiện bán dẫn công suất. So với các loại cầu chì thông thường, cầu chì Bussmann High Speed Fuse mang lại độ an toàn cao hơn, giảm thiểu hư hỏng thiết bị và hạn chế thời gian dừng máy.

Thời gian tác động cực nhanh

Cầu chì Bussmann được thiết kế để ngắt dòng sự cố chỉ trong vài phần nghìn giây. Đặc tính này đặc biệt quan trọng đối với các linh kiện bán dẫn như IGBT, SCR, Thyristor và MOSFET, vốn rất nhạy cảm với dòng ngắn mạch.

Giá trị I²t thấp

Giá trị năng lượng nhiệt cực đại phát sinh do dòng điện ngắn mạch I²t thấp giúp hạn chế năng lượng truyền tới thiết bị khi xảy ra sự cố. Nhờ đó, cầu chì Bussmann có khả năng bảo vệ linh kiện điện tử công suất hiệu quả hơn nhiều so với cầu chì hạ thế thông thường.

Khả năng cắt ngắn mạch cao

Nhiều dòng cầu chì Bussmann có khả năng cắt ngắn mạch lên đến hàng trăm kiloampere (kA), đáp ứng yêu cầu của các hệ thống công nghiệp công suất lớn và các ứng dụng năng lượng tái tạo.

Đa dạng điện áp và dòng điện

Danh mục sản phẩm Bussmann Eaton bao gồm nhiều dải điện áp AC và DC, nhiều mức dòng định mức khác nhau, phù hợp với từ các hệ thống điều khiển nhỏ đến các trung tâm năng lượng công suất lớn.

Độ tin cậy cao

Với kinh nghiệm nhiều năm trong lĩnh vực bảo vệ điện công nghiệp, Bussmann Eaton là thương hiệu được sử dụng rộng rãi trong các nhà máy sản xuất, trung tâm dữ liệu, hệ thống UPS, điện mặt trời và các dự án hạ tầng năng lượng trên toàn thế giới.

Ứng dụng của cầu chì cắt nhanh Bussmann

Cầu chì Bussmann High Speed Fuse được sử dụng trong nhiều lĩnh vực công nghiệp khác nhau, đặc biệt là các hệ thống có sử dụng linh kiện bán dẫn công suất hoặc yêu cầu độ tin cậy cao.

Bảo vệ IGBT trong biến tần và Servo Drive

IGBT là linh kiện quan trọng trong các bộ biến tần và Servo Drive. Khi xảy ra ngắn mạch, IGBT có thể bị phá hủy chỉ trong thời gian rất ngắn. Cầu chì Bussmann giúp ngắt dòng sự cố trước khi IGBT vượt quá giới hạn chịu đựng nhiệt.

Đây là một trong những ứng dụng phổ biến nhất của cầu chì bán dẫn Bussmann trong công nghiệp.

Bảo vệ SCR và Thyristor

Các bộ điều khiển công suất SCR thường được sử dụng trong lò điện, hệ thống gia nhiệt, bộ chỉnh lưu và thiết bị điều khiển công suất lớn. Cầu chì cắt nhanh Bussmann giúp bảo vệ SCR trước các sự cố ngắn mạch và quá dòng đột ngột.

Bảo vệ UPS và trung tâm dữ liệu

Trong các hệ thống UPS công nghiệp và trung tâm dữ liệu, tính liên tục của nguồn điện là yếu tố sống còn. Cầu chì Bussmann giúp bảo vệ bộ chỉnh lưu, bộ nghịch lưu và các linh kiện bán dẫn bên trong UPS.

Bảo vệ biến tần công nghiệp

Các biến tần điều khiển động cơ thường chứa nhiều linh kiện điện tử công suất có giá trị cao. Việc sử dụng cầu chì Bussmann giúp giảm nguy cơ hư hỏng và chi phí thay thế khi xảy ra sự cố điện.

Ứng dụng trong hệ thống điện năng lượng mặt trời (Solar)

Sự phát triển mạnh mẽ của các dự án điện mặt trời tại Việt Nam khiến nhu cầu sử dụng cầu chì bảo vệ hệ thống Solar ngày càng tăng.

Cầu chì Bussmann được sử dụng để bảo vệ:

• Solar Inverter
• String Combiner Box
• DC Combiner Box
• PCS (Power Conversion System)
• Bộ lưu trữ năng lượng ESS
• Hệ thống Battery Storage

Trong các ứng dụng này, cầu chì Bussmann giúp bảo vệ thiết bị trước các sự cố ngắn mạch DC và đảm bảo độ ổn định của hệ thống năng lượng tái tạo.

Ứng dụng trong hệ thống lưu trữ năng lượng (ESS)

ESS (Energy Storage System) đang trở thành một phần quan trọng của các dự án điện mặt trời và điện gió. Các bộ chuyển đổi công suất trong hệ thống ESS sử dụng nhiều linh kiện bán dẫn công suất lớn và cần được bảo vệ bằng các dòng cầu chì cắt nhanh chuyên dụng.

Máy hàn, lò cảm ứng và thiết bị gia nhiệt công nghiệp

Cầu chì Bussmann cũng được sử dụng rộng rãi trong các thiết bị công suất lớn như máy hàn công nghiệp, lò trung tần, lò cảm ứng và các hệ thống gia nhiệt bằng điện.

Các dòng cầu chì cắt nhanh Bussmann Eaton

Bussmann Eaton phát triển nhiều series cầu chì cắt nhanh (High Speed Fuse), còn được gọi là cầu chì bán dẫn, nhằm đáp ứng các yêu cầu bảo vệ khác nhau của thiết bị điện tử công suất. Mỗi series được tối ưu theo điện áp, dòng điện định mức, khả năng cắt ngắn mạch, giá trị I²t và kiểu lắp đặt, phù hợp với từng ứng dụng như Servo Drive, biến tần, UPS, bộ chỉnh lưu SCR, hệ thống điện năng lượng mặt trời (Solar), PCS và hệ thống lưu trữ năng lượng (ESS).

Việc lựa chọn đúng series cầu chì Bussmann không chỉ giúp bảo vệ hiệu quả IGBT, SCR và các linh kiện bán dẫn công suất mà còn giảm thiểu thời gian dừng máy, hạn chế chi phí sửa chữa và nâng cao độ tin cậy của toàn bộ hệ thống.

So sánh nhanh các series cầu chì Bussmann Eaton

Các series cầu chì Bussmann Eaton phổ biến

Series FWH – Bảo vệ Servo Drive, Biến tần và UPS

FWH là dòng cầu chì cắt nhanh Bussmann được sử dụng phổ biến trong các hệ thống Servo Drive, biến tần, UPS và bộ nguồn công nghiệp. Với thời gian tác động cực nhanh và giá trị I²t thấp, FWH giúp bảo vệ hiệu quả các module IGBT trước sự cố ngắn mạch.

• Bảo vệ IGBT.
• Servo Drive.
• Biến tần (VFD).
• UPS công nghiệp.
• Bộ điều khiển động cơ.

Khám phá toàn bộ Series FWH →

Series FWP – Bảo vệ SCR và Thyristor

FWP là dòng cầu chì bán dẫn Bussmann chuyên dùng cho các bộ điều khiển SCR, Thyristor, bộ chỉnh lưu và bộ chuyển đổi công suất. Đây là lựa chọn phù hợp cho các ứng dụng yêu cầu khả năng cắt dòng cực nhanh và giá trị I²t thấp.

• Bảo vệ SCR.
• Bảo vệ Thyristor.
• Rectifier.
• Power Converter.
• Industrial Power Supply.

Khám phá toàn bộ Series FWP →

Series 170M – Dành cho năng lượng mặt trời và điện công suất lớn

170M là một trong những dòng High Speed Fuse nổi tiếng của Bussmann Eaton. Series này được sử dụng rộng rãi trong các hệ thống điện mặt trời, bộ chuyển đổi công suất, PCS và hệ thống lưu trữ năng lượng.

• Solar Inverter.
• PCS (Power Conversion System).
• ESS (Energy Storage System).
• Battery Storage.
• Biến tần công suất lớn.

Khám phá toàn bộ Series 170M →

Series LET – Bảo vệ thiết bị gia nhiệt công nghiệp

LET được thiết kế cho các hệ thống gia nhiệt, lò điện và thiết bị điều khiển công suất yêu cầu độ ổn định và độ tin cậy cao.

Khám phá toàn bộ Series LET →

Series LMT – Chuyên dùng cho bộ chỉnh lưu SCR

LMT là dòng cầu chì Bussmann chuyên bảo vệ SCR, Thyristor và các bộ chỉnh lưu công suất lớn trong nhiều ứng dụng công nghiệp.

Khám phá toàn bộ Series LMT →

Series FEE

FEE là dòng cầu chì bán dẫn dùng để bảo vệ các thiết bị điện tử công suất và hệ thống điều khiển hiện đại.

Khám phá toàn bộ Series FEE →

Series FM

FM là dòng cầu chì cắt nhanh Bussmann có khả năng cắt dòng cao, phù hợp với nhiều ứng dụng điện công nghiệp.

Khám phá toàn bộ Series FM →

Series FMM

FMM có thiết kế nhỏ gọn, phù hợp với các tủ điện có không gian lắp đặt hạn chế nhưng vẫn yêu cầu khả năng bảo vệ bán dẫn hiệu quả.

Khám phá toàn bộ Series FMM →

Series LPJ

LPJ là dòng cầu chì Bussmann Eaton được sử dụng trong nhiều hệ thống phân phối điện và bảo vệ thiết bị công nghiệp.

Khám phá toàn bộ Series LPJ →

Cách lựa chọn cầu chì Bussmann theo ứng dụng

Khám phá chi tiết từng series Bussmann Eaton

Mỗi series Bussmann Eaton bao gồm nhiều model với điện áp, dòng điện định mức, khả năng cắt ngắn mạch và kích thước khác nhau. Sau khi xác định đúng series, bạn có thể truy cập trang chuyên sâu của từng dòng để xem catalogue, thông số kỹ thuật, hướng dẫn lựa chọn và danh sách đầy đủ các model.

• Series FWH – Cầu chì cho Servo Drive, biến tần và UPS.
• Series FWP – Cầu chì bảo vệ SCR, Thyristor và Power Converter.
• Series 170M – Cầu chì cho Solar Inverter, PCS và ESS.
• Series LET – Cầu chì cho hệ thống gia nhiệt và lò điện.
• Series LMT – Cầu chì cho bộ chỉnh lưu SCR.
• Series FEE – Cầu chì cho thiết bị điện tử công suất.
• Series FM – Cầu chì cho hệ thống điện công nghiệp.
• Series FMM – Cầu chì cho tủ điện nhỏ gọn.
• Series LPJ – Cầu chì cho hệ thống phân phối điện.

Việc xây dựng hệ thống trang chuyên sâu cho từng series sẽ giúp kỹ sư, đơn vị thiết kế và phòng mua hàng dễ dàng lựa chọn đúng model phù hợp với yêu cầu kỹ thuật của từng dự án.

Hướng dẫn lựa chọn cầu chì cắt nhanh Bussmann Eaton

Việc lựa chọn đúng cầu chì cắt nhanh Bussmann Eaton (High Speed Fuse), hay còn gọi là cầu chì bán dẫn, là yếu tố quan trọng giúp bảo vệ các linh kiện điện tử công suất như IGBT, SCR, Thyristor và Diode khỏi sự cố quá dòng hoặc ngắn mạch. Ngoài việc lựa chọn đúng series, người sử dụng cần xem xét đồng thời điện áp, dòng điện định mức, khả năng cắt, giá trị I²t và đặc điểm của từng ứng dụng.

1. Xác định đúng loại thiết bị cần bảo vệ

Mỗi loại thiết bị công nghiệp có đặc tính làm việc khác nhau và yêu cầu dòng cầu chì phù hợp. Bảng dưới đây là những ứng dụng phổ biến trong công nghiệp.

2. Kiểm tra điện áp định mức (Voltage Rating)

Điện áp định mức của cầu chì phải bằng hoặc lớn hơn điện áp làm việc của hệ thống. Việc sử dụng cầu chì có điện áp thấp hơn yêu cầu có thể làm giảm khả năng cắt ngắn mạch và gây mất an toàn cho thiết bị.

3. Lựa chọn dòng điện định mức (Current Rating)

Dòng điện định mức cần được tính toán dựa trên dòng làm việc thực tế, dòng khởi động, điều kiện tải và khuyến nghị của nhà sản xuất thiết bị. Không nên lựa chọn chỉ theo dòng danh định của động cơ hoặc tải.

4. Quan tâm đến giá trị I²t

Đối với cầu chì bán dẫn, giá trị I²t là thông số đặc biệt quan trọng. Giá trị I²t càng thấp thì khả năng bảo vệ IGBT, SCR và Thyristor càng hiệu quả, giúp hạn chế hư hỏng khi xảy ra sự cố ngắn mạch.

5. Kiểm tra tiêu chuẩn và kích thước lắp đặt

Hãy đảm bảo cầu chì đáp ứng các tiêu chuẩn quốc tế như IEC, UL hoặc CSA, đồng thời có kích thước và kiểu lắp phù hợp với đế cầu chì hoặc thiết bị hiện có.

Các thương hiệu thiết bị thường sử dụng cầu chì Bussmann Eaton

Cầu chì Bussmann Eaton được sử dụng rộng rãi trong nhiều hệ thống điều khiển và điện công nghiệp trên toàn thế giới. Tùy từng model thiết bị, nhà sản xuất có thể khuyến nghị các series cầu chì khác nhau.

Các thương hiệu phổ biến gồm:

• ABB
• Siemens
• Schneider Electric
• Mitsubishi Electric
• Fuji Electric
• Yaskawa
• Panasonic
• Delta Electronics
• Danfoss
• Rockwell Automation (Allen-Bradley)
• Omron
• Toshiba
• Hitachi
• Huawei Digital Power
• Sungrow
• SMA Solar
• GoodWe
• Growatt
• INVT

Câu hỏi thường gặp (FAQ)

Cầu chì cắt nhanh Bussmann có phải là cầu chì bán dẫn không?

Có. High Speed Fuse thường được gọi là cầu chì bán dẫn vì được thiết kế để bảo vệ IGBT, SCR, Thyristor, Diode và các linh kiện điện tử công suất.

Khi nào nên sử dụng cầu chì cắt nhanh Bussmann?

Nên sử dụng cho các hệ thống Servo Drive, biến tần, UPS, bộ chỉnh lưu, bộ nghịch lưu, Solar Inverter, PV String Combiner Box, PCS, ESS và các thiết bị điện tử công suất.

Cầu chì Bussmann có dùng cho hệ thống điện mặt trời (PV) không?

Có. Bussmann Eaton cung cấp nhiều dòng cầu chì chuyên dụng cho hệ thống điện mặt trời (Photovoltaic – PV), bao gồm Solar Inverter, PV String Combiner Box, DC Combiner Box, PCS và hệ thống lưu trữ năng lượng (ESS).

Có thể thay cầu chì Bussmann bằng cầu chì thông thường không?

Không nên. Cầu chì thông thường không có đặc tính cắt nhanh và giá trị I²t phù hợp để bảo vệ linh kiện bán dẫn. Việc thay thế không đúng loại có thể dẫn đến hư hỏng nghiêm trọng cho thiết bị.

Làm thế nào để chọn đúng model Bussmann?

Sau khi xác định đúng series, cần lựa chọn model dựa trên điện áp làm việc, dòng điện định mức, khả năng cắt, giá trị I²t, kích thước lắp đặt và khuyến nghị của nhà sản xuất thiết bị.

Cần tư vấn lựa chọn cầu chì Bussmann Eaton?

TTH Automation là đơn vị phân phối cầu chì Bussmann Eaton tại Việt Nam, hỗ trợ khách hàng lựa chọn đúng series và model theo từng ứng dụng thực tế. Chúng tôi cung cấp catalogue, tài liệu kỹ thuật và tư vấn giải pháp bảo vệ cho Servo Drive, biến tần, UPS, SCR, Thyristor, Solar PV, PCS, ESS và các hệ thống điện công nghiệp.
