Hộp Cộng Load Cell Pavone CGS4-C – Junction Box 4 Load Cell

Hộp Cộng Load Cell Pavone CGS4-C – Giải pháp kết nối 4 cảm biến trọng lượng

Hộp nối Load Cell Pavone CGS4-C là thiết bị Junction Box được thiết kế để kết nối và tổng hợp tín hiệu từ nhiều cảm biến trọng lượng Load Cell trong cùng một hệ thống cân điện tử. Thiết bị thu nhận các tín hiệu từ từng Load Cell và đưa về một đường tín hiệu chung, phục vụ quá trình đo lường và xử lý trọng lượng.

CGS4-C được phát triển bởi Pavone Sistemi – Italy, chuyên cung cấp thiết bị cân điện tử công nghiệp. Sản phẩm phù hợp cho các hệ thống sử dụng 4 Load Cell như cân bồn, cân silo, cân bàn và các ứng dụng đo trọng lượng trong dây chuyền sản xuất.

Điểm nổi bật của CGS4-C là khả năng kết nối với Tester 1008 thông qua đầu nối kiểm tra nhanh, cho phép kiểm tra tín hiệu của từng Load Cell và hỗ trợ chẩn đoán hệ thống cân khi bảo trì hoặc xử lý sự cố.

Đặc điểm nổi bật của Junction Box 4 Load Cell

• Kết nối 4 Load Cell: tập trung tín hiệu từ các cảm biến trọng lượng trong hệ thống cân.
• Tổng hợp tín hiệu: đưa tín hiệu từ nhiều Load Cell về một đầu ra chung.
• Hỗ trợ Tester 1008: kiểm tra tín hiệu từng cảm biến và hỗ trợ chẩn đoán lỗi hệ thống.
• Ứng dụng linh hoạt: phù hợp với cân silo, cân bồn, cân bàn và hệ thống cân công nghiệp.
• Dải nhiệt độ làm việc rộng: từ -30 đến +70°C theo tài liệu nhà sản xuất.
• Thiết kế công nghiệp: kích thước vỏ tiêu chuẩn 160 × 160 × 90 mm, thuận tiện bố trí trong hệ thống cân.

Nguyên lý hoạt động của Hộp Cộng Load Cell Pavone CGS4-C

Trong hệ thống cân sử dụng nhiều Load Cell, mỗi cảm biến tạo ra tín hiệu điện tương ứng với tải trọng tác dụng lên vị trí lắp đặt. Các tín hiệu này được đưa về hộp nối CGS4-C để tổng hợp trước khi truyền đến đầu cân điện tử hoặc bộ chuyển đổi tín hiệu trọng lượng.

Quy trình kết nối và xử lý tín hiệu

1. Các Load Cell được lắp đặt tại những vị trí chịu tải của hệ thống cân.
2. Dây tín hiệu của từng Load Cell được đấu nối vào các đầu cực tương ứng trên Hộp cộng Load Cell Pavone CGS4-C
3. Hộp nối tổng hợp tín hiệu từ các Load Cell thành một đường tín hiệu chung.
4. Tín hiệu đầu ra được truyền về đầu cân điện tử hoặc Weight Transmitter.
5. Đầu cân thực hiện đo, hiệu chuẩn và xử lý tín hiệu trọng lượng; dữ liệu có thể được đưa đến PLC, HMI hoặc SCADA tùy theo thiết bị sử dụng.

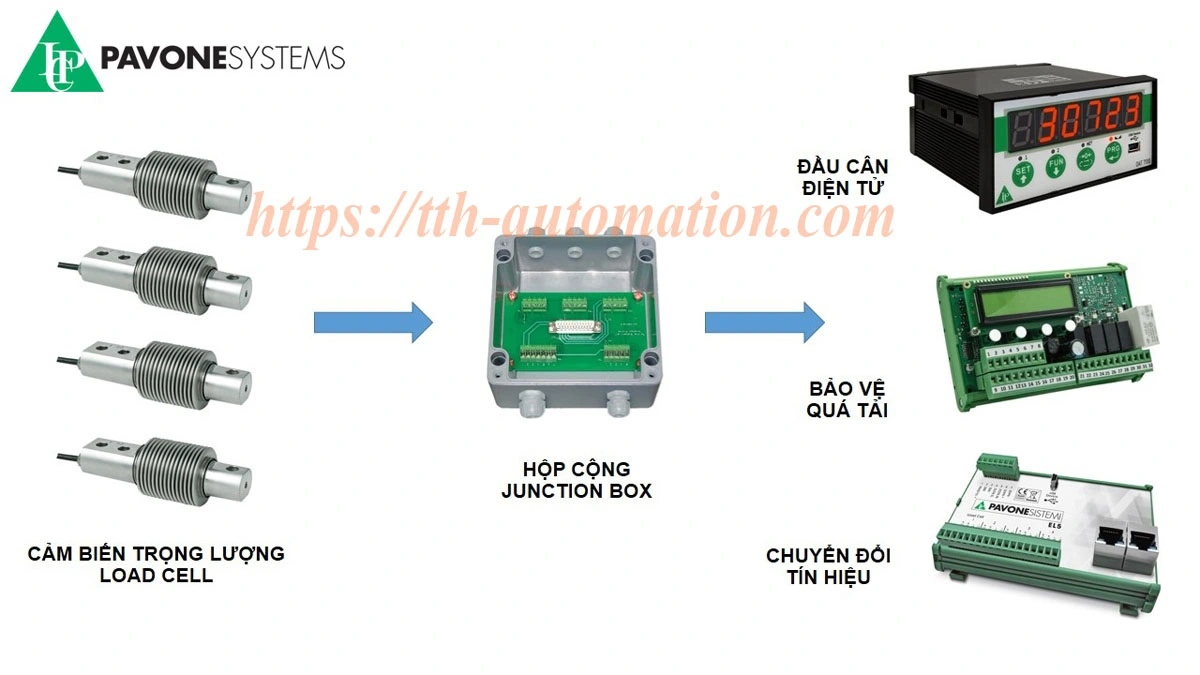

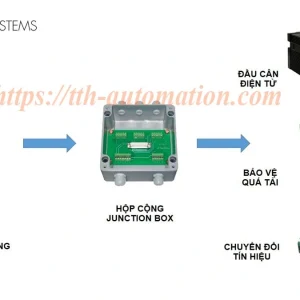

Sơ đồ nguyên lý: 4 Load Cell → Junction Box CGS4-C → Đầu cân điện tử / Weight Transmitter → PLC / HMI / SCADA.

Độ chính xác của toàn bộ hệ thống phụ thuộc vào chất lượng Load Cell, phương pháp lắp đặt cơ khí, đấu nối tín hiệu, hiệu chuẩn và điều kiện vận hành thực tế.

Kiểm tra và chẩn đoán Load Cell bằng Tester 1008

Một trong những ưu điểm của hộp nối Load Cell Pavone CGS4-C là được trang bị đầu nối nhanh tương thích với thiết bị kiểm tra Pavone Tester 1008.

Thông qua kết nối này, kỹ thuật viên có thể kiểm tra tín hiệu của từng Load Cell và hỗ trợ đánh giá tình trạng hệ thống cân mà không cần thực hiện các thao tác tháo dây kiểm tra thủ công thông thường.

Lợi ích trong bảo trì hệ thống cân

• Hỗ trợ kiểm tra tín hiệu của từng Load Cell.
• Hỗ trợ xác định cảm biến hoặc nhánh tín hiệu cần kiểm tra khi hệ thống hoạt động bất thường.
• Thuận tiện cho công tác kiểm tra, bảo trì và chẩn đoán hệ thống cân.
• Giúp kỹ thuật viên đánh giá tín hiệu đo trước khi thực hiện các bước hiệu chuẩn hoặc sửa chữa tiếp theo.

Lưu ý: Tester 1008 là thiết bị kiểm tra riêng; cần xác nhận cấu hình và phụ kiện cung cấp khi đặt hàng.

Ứng dụng của Junction Box CGS4-C trong công nghiệp

1. Hệ thống cân silo và cân bồn

CGS4-C được sử dụng để tập trung tín hiệu từ các Load Cell lắp dưới chân silo hoặc bồn chứa. Tín hiệu tổng hợp được truyền về bộ đo trọng lượng để theo dõi lượng nguyên liệu trong quá trình nhập, xuất hoặc lưu trữ.

2. Hệ thống cân bàn và cân sàn công nghiệp

Trong các bàn cân sử dụng 4 Load Cell, hộp nối giúp tập trung dây tín hiệu tại một vị trí, thuận tiện cho công tác đấu nối, kiểm tra và bảo trì.

3. Hệ thống cân định lượng nguyên liệu

CGS4-C có thể kết hợp với đầu cân điện tử hoặc Weight Transmitter trong các hệ thống cân định lượng, phối trộn và cấp liệu, nơi tín hiệu trọng lượng được sử dụng để giám sát hoặc điều khiển quá trình sản xuất.

4. Hệ thống cân tích hợp PLC và SCADA

Tín hiệu từ CGS4-C được đưa đến thiết bị xử lý trọng lượng phù hợp. Từ đó, dữ liệu cân có thể được truyền đến PLC, HMI hoặc SCADA thông qua giao diện truyền thông của đầu cân hoặc bộ truyền tín hiệu.

Thông số kỹ thuật hộp nối Load Cell Pavone CGS4-C

Kích thước thực tế của Junction Box CGS4-C

Thông số được tổng hợp từ tài liệu kỹ thuật của Pavone Sistemi. Nhà sản xuất có thể thay đổi thông số mà không thông báo trước.

Hướng dẫn đấu nối hộp cộng Load Cell CGS4-C

CGS4-C sử dụng các đường tín hiệu cơ bản của Load Cell analog gồm nguồn kích thích, tín hiệu đo và dây chống nhiễu. Khi đấu nối cần tuân thủ ký hiệu đầu cực trên thiết bị và sơ đồ do nhà sản xuất cung cấp.

Sơ đồ đấu nối thực tế của Junction Box CGS4-C

Lưu ý: màu dây Load Cell có thể khác nhau giữa các nhà sản xuất. Không nên đấu nối chỉ dựa trên màu dây nếu chưa đối chiếu tài liệu kỹ thuật của đúng model cảm biến.

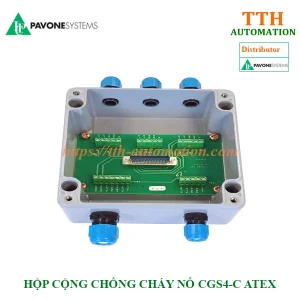

Khi nào nên lựa chọn CGS4-C và CGS4-C ATEX?

CGS4-C tiêu chuẩn phù hợp cho hệ thống cân công nghiệp thông thường, không yêu cầu hộp nối có chứng nhận ATEX cho khu vực nguy hiểm.

Đối với hệ thống cân lắp đặt trong khu vực có nguy cơ hình thành môi trường khí hoặc bụi dễ cháy nổ, cần xem xét phiên bản CGS4-C ATEX và đối chiếu đầy đủ yêu cầu phân vùng, chứng nhận và điều kiện lắp đặt.

Việc lựa chọn phiên bản ATEX phải căn cứ vào thiết kế an toàn của toàn bộ hệ thống, không chỉ dựa trên tên sản phẩm.

Câu hỏi thường gặp về hộp nối Load Cell CGS4-C

Hộp nối CGS4-C dùng để làm gì?

CGS4-C dùng để kết nối và tổng hợp tín hiệu từ nhiều Load Cell thành một đường tín hiệu chung, đưa đến đầu cân điện tử hoặc bộ truyền tín hiệu trọng lượng.

CGS4-C kết nối được bao nhiêu Load Cell?

Sơ đồ kết nối do Pavone cung cấp thể hiện 4 Load Cell, phù hợp với nhiều hệ thống cân sử dụng bốn cảm biến.

CGS4-C có thể kết nối trực tiếp với PLC không?

CGS4-C là hộp nối tín hiệu Load Cell, không phải bộ chuyển đổi tín hiệu sang analog công nghiệp hoặc giao thức truyền thông. Để đưa dữ liệu trọng lượng vào PLC, cần sử dụng đầu cân điện tử hoặc Weight Transmitter có giao diện đầu ra phù hợp.

CGS4-C có hỗ trợ kiểm tra từng Load Cell không?

Có. Thiết bị có đầu nối nhanh để kết nối với Pavone Tester 1008, hỗ trợ kiểm tra tín hiệu từng Load Cell và chẩn đoán hệ thống cân.

CGS4-C tiêu chuẩn có dùng cho khu vực cháy nổ không?

Không nên sử dụng Hộp cộng Load Cell Pavone CGS4-C tiêu chuẩn thay cho phiên bản được chứng nhận phù hợp với khu vực nguy hiểm. Với ứng dụng này cần xem xét CGS4-C ATEX và các điều kiện an toàn liên quan.

Tài liệu kỹ thuật và tư vấn lựa chọn CGS4-C

Để kiểm tra cấu tạo, kích thước lắp đặt, sơ đồ đấu dây và thông số kỹ thuật, tham khảo trang tài liệu sản phẩm CGS4-C chính thức của Pavone Sistemi.

TTH Automation cung cấp thông tin và tư vấn giải pháp kết nối Load Cell, lựa chọn hộp nối tín hiệu, đầu cân điện tử và bộ truyền tín hiệu phù hợp với yêu cầu hệ thống cân công nghiệp.
