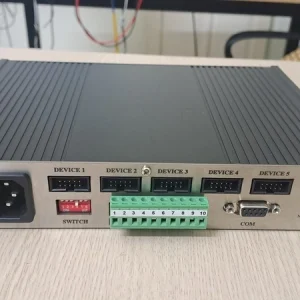

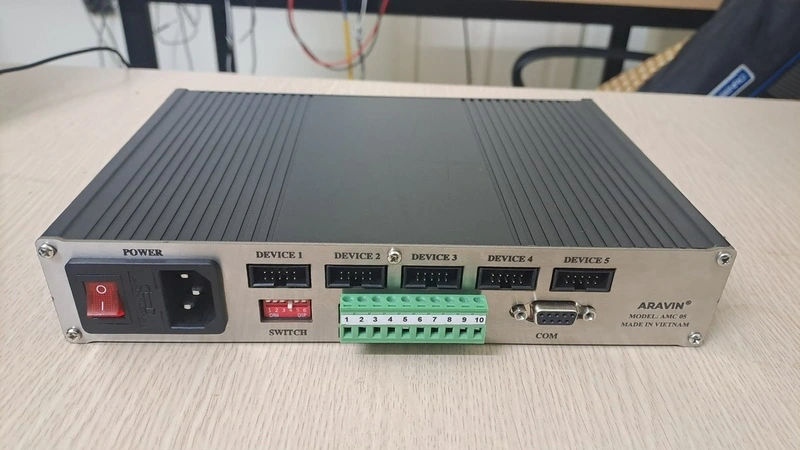

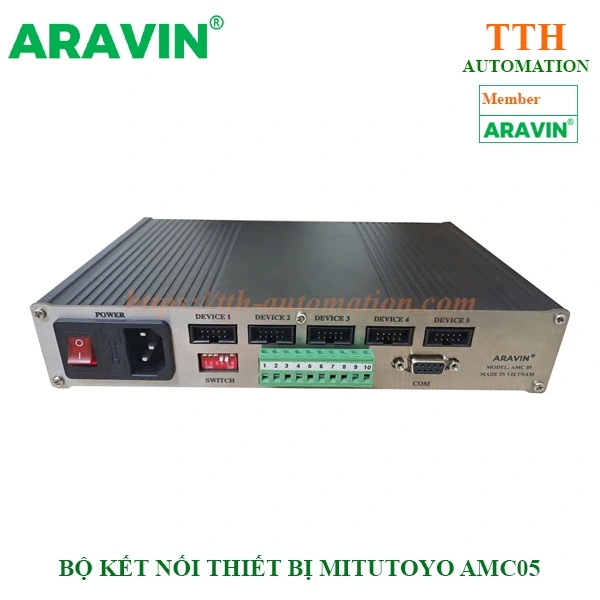

Bộ kết nối Aravin AMC05 – Kết nối thiết bị đo Mitutoyo với PLC, PC và phần mềm quản lý dữ liệu đo

Tác giả: TTH Automation | Chuyên gia đo lường và tự động hóa công nghiệp | Cập nhật: 2026

Trong nhiều nhà máy sản xuất hiện nay, dữ liệu đo từ thước cặp điện tử, panme điện tử, đồng hồ so, đồng hồ đo lỗ và nhiều thiết bị đo kích thước khác vẫn được ghi chép thủ công vào phiếu kiểm tra hoặc nhập lại vào Excel. Phương pháp này không chỉ làm tăng thời gian kiểm tra mà còn tiềm ẩn nguy cơ sai sót khi đọc kết quả, nhập dữ liệu hoặc lưu trữ hồ sơ chất lượng.

Bộ kết nối Aravin AMC05 là giải pháp thu thập dữ liệu đo được nghiên cứu và sản xuất bởi Aravin, cho phép kết nối đồng thời đến 05 thiết bị đo Mitutoyo, truyền dữ liệu trực tiếp đến máy tính, PLC hoặc phần mềm quản lý dữ liệu đo. Thiết bị giúp doanh nghiệp loại bỏ thao tác nhập liệu thủ công, nâng cao độ chính xác, tăng khả năng truy xuất dữ liệu và tạo nền tảng cho quá trình chuyển đổi số trong hoạt động kiểm soát chất lượng (QC).

Không chỉ cung cấp phần cứng, Aravin còn trang bị kèm phần mềm quản lý dữ liệu đo tiêu chuẩn miễn phí, giúp doanh nghiệp dễ dàng lưu trữ, tra cứu, thống kê và xuất báo cáo dữ liệu mà không cần đầu tư ngay một hệ thống SPC hoặc MES phức tạp.

Tổng quan nhanh về Bộ kết nối Aravin AMC05

Tại sao doanh nghiệp cần số hóa dữ liệu đo?

Trong môi trường sản xuất hiện đại, dữ liệu đo không chỉ phục vụ việc kiểm tra chất lượng mà còn là cơ sở để đánh giá năng lực quá trình, truy xuất nguồn gốc và cải tiến sản xuất. Tuy nhiên, nhiều doanh nghiệp vẫn duy trì phương pháp ghi chép thủ công khiến dữ liệu bị phân tán, khó quản lý và khó khai thác.

Khi mỗi kết quả đo phải được đọc bằng mắt rồi nhập lại vào máy tính, nguy cơ sai số do con người tăng lên đáng kể. Ngoài ra, việc lưu trữ bằng giấy hoặc Excel cũng gây khó khăn khi cần tìm lại dữ liệu theo mã sản phẩm, số lô hoặc thời gian sản xuất.

Việc số hóa dữ liệu đo bằng Aravin AMC05 giúp doanh nghiệp xây dựng hệ thống dữ liệu tập trung, tạo nền tảng cho các chương trình cải tiến chất lượng, Lean Manufacturing, ISO 9001, IATF 16949 và Smart Factory.

Aravin AMC05 là gì?

Aravin AMC05 là bộ kết nối dữ liệu chuyên dụng được phát triển để thu thập dữ liệu từ các thiết bị đo điện tử của Mitutoyo như thước cặp, panme, đồng hồ so, đồng hồ đo lỗ và các thiết bị có ngõ ra SPC tương thích.

Khác với các bộ chuyển đổi chỉ hỗ trợ một thiết bị đo, AMC05 có khả năng kết nối đồng thời tối đa năm thiết bị, giúp giảm số lượng phần cứng, đơn giản hóa hệ thống và tiết kiệm chi phí đầu tư.

Thiết bị phù hợp với các phòng QC, QA, phòng đo lường, dây chuyền sản xuất tự động cũng như các doanh nghiệp đang triển khai chương trình chuyển đổi số trong quản lý chất lượng.

Nguyên lý hoạt động của Bộ kết nối Aravin AMC05

AMC05 hoạt động như một trung tâm thu thập dữ liệu (Data Collection Hub), tiếp nhận tín hiệu từ các thiết bị đo Mitutoyo, xử lý dữ liệu và truyền đến hệ thống quản lý theo cấu hình được lựa chọn.

1. Người vận hành thực hiện phép đo trên thiết bị Mitutoyo.
2. Dữ liệu đo được gửi tới AMC05.
3. AMC05 xác nhận tín hiệu và xử lý dữ liệu.
4. Dữ liệu được truyền tới máy tính hoặc PLC.
5. Phần mềm lưu trữ kết quả theo mã sản phẩm, số lô hoặc người kiểm tra.
6. Nếu cấu hình giới hạn dung sai, hệ thống có thể kích hoạt relay báo OK hoặc NG.

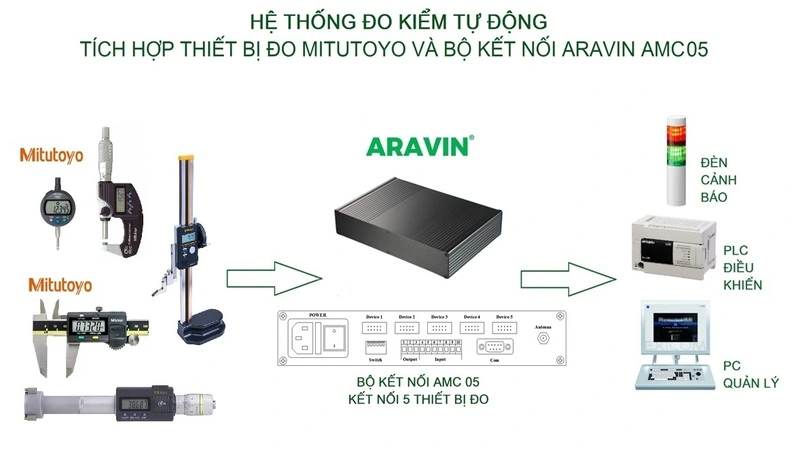

Sơ đồ hoạt động của hệ thống

Những lợi ích nổi bật khi sử dụng AMC05

• Kết nối đồng thời tối đa 05 thiết bị đo Mitutoyo.
• Loại bỏ thao tác nhập liệu thủ công.
• Giảm sai số do con người.
• Quản lý dữ liệu tập trung.
• Tăng tốc độ kiểm tra chất lượng.
• Hỗ trợ truy xuất dữ liệu theo sản phẩm, số lô và thời gian.
• Kết nối với PLC và phần mềm quản lý.
• Hỗ trợ relay báo sản phẩm OK/NG.
• Sẵn sàng mở rộng lên hệ thống SPC, MES và Smart Factory.

Các thiết bị đo tương thích với AMC05

Aravin AMC05 được thiết kế để làm việc với nhiều thiết bị đo điện tử của Mitutoyo có ngõ ra dữ liệu SPC, bao gồm:

• Thước cặp điện tử Mitutoyo.
• Panme điện tử Mitutoyo.
• Đồng hồ so điện tử.
• Đồng hồ đo lỗ.
• Thước đo cao.
• Các thiết bị đo kích thước có giao diện dữ liệu tương thích.

Khả năng hỗ trợ nhiều loại thiết bị giúp AMC05 phù hợp với hầu hết các trạm kiểm tra chất lượng trong nhà máy cơ khí, gia công CNC, điện tử, ô tô và thiết bị y tế.

Kết nối đồng thời nhiều thiết bị đo Mitutoyo trên cùng một hệ thống

Trong nhiều dây chuyền sản xuất, một sản phẩm thường phải kiểm tra nhiều kích thước khác nhau như đường kính, chiều dài, độ sâu, độ dày hoặc độ đảo. Mỗi thông số lại sử dụng một dụng cụ đo riêng như panme điện tử, thước cặp, đồng hồ so hoặc đồng hồ đo lỗ.

Nếu mỗi thiết bị đo sử dụng một bộ giao tiếp riêng, hệ thống sẽ trở nên phức tạp, chiếm nhiều không gian lắp đặt, khó quản lý dây dẫn và làm tăng chi phí đầu tư. Aravin AMC05 được thiết kế để giải quyết vấn đề này bằng khả năng kết nối đồng thời tối đa 05 thiết bị đo Mitutoyo trên cùng một bộ điều khiển.

Nhờ kiến trúc tập trung, toàn bộ dữ liệu đo được quản lý đồng nhất, giúp việc mở rộng hệ thống trong tương lai trở nên đơn giản hơn.

Ba chế độ lấy mẫu đáp ứng nhiều quy trình kiểm tra

Không phải mọi dây chuyền sản xuất đều có quy trình đo giống nhau. Vì vậy, Aravin AMC05 được thiết kế với nhiều chế độ lấy mẫu nhằm đáp ứng các phương pháp kiểm tra khác nhau.

Người dùng có thể thay đổi chế độ hoạt động thông qua cấu hình của thiết bị mà không cần thay đổi phần cứng.

Truyền dữ liệu trực tiếp tới máy tính và PLC

Một ưu điểm quan trọng của AMC05 là khả năng truyền dữ liệu ngay sau khi phép đo hoàn thành. Điều này giúp loại bỏ hoàn toàn thao tác đọc rồi nhập lại số liệu bằng tay.

Dữ liệu thu thập có thể được gửi tới:

• Máy tính giám sát.
• PLC điều khiển.
• Hệ thống SCADA.
• Phần mềm SPC.
• MES.
• ERP.
• Cơ sở dữ liệu SQL.

Nhờ đó doanh nghiệp có thể xây dựng hệ thống quản lý chất lượng đồng bộ từ thiết bị đo đến hệ thống điều hành sản xuất.

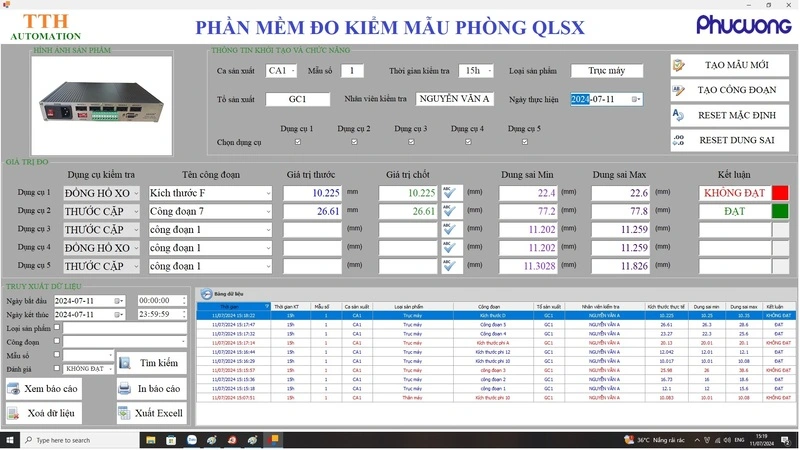

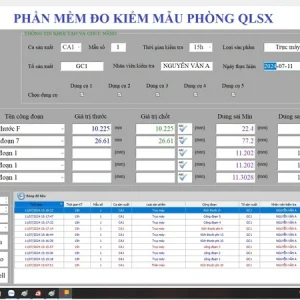

Phần mềm quản lý dữ liệu đo đi kèm

Khác với nhiều bộ giao tiếp chỉ cung cấp phần cứng, Aravin AMC05 được cung cấp kèm phần mềm quản lý dữ liệu tiêu chuẩn.

Phần mềm hỗ trợ:

• Hiển thị dữ liệu theo thời gian thực.
• Lưu kết quả đo.
• Tìm kiếm lịch sử đo.
• Phân loại OK / NG.
• Xuất báo cáo.
• Thống kê dữ liệu.
• Quản lý người kiểm tra.
• Quản lý mã sản phẩm.
• Quản lý số lô.

Đối với các dự án yêu cầu kết nối MES, ERP hoặc Dashboard quản trị, TTH Automation có thể phát triển phần mềm theo yêu cầu của từng nhà máy.

Relay báo OK và NG hỗ trợ tự động hóa dây chuyền

AMC05 được tích hợp hai đầu ra relay giúp hệ thống có thể phản hồi ngay sau khi nhận kết quả đo.

Relay có thể sử dụng cho nhiều mục đích khác nhau:

• Bật đèn xanh khi sản phẩm đạt.
• Bật đèn đỏ khi sản phẩm lỗi.
• Kích hoạt còi cảnh báo.
• Điều khiển cơ cấu phân loại sản phẩm.
• Gửi tín hiệu tới PLC.
• Khóa công đoạn tiếp theo nếu kết quả không đạt.

Tính năng này giúp doanh nghiệp giảm thời gian phản hồi và hạn chế sản phẩm lỗi đi tiếp trên dây chuyền.

Lưu trữ dữ liệu đo tập trung

Toàn bộ dữ liệu đo được lưu trữ trên máy tính thay vì các phiếu kiểm tra bằng giấy. Điều này giúp doanh nghiệp dễ dàng tìm kiếm thông tin theo nhiều tiêu chí khác nhau.

• Mã sản phẩm.
• Số lô.
• Ngày sản xuất.
• Người đo.
• Thiết bị đo.
• Kết quả OK/NG.
• Ca sản xuất.

Khả năng truy xuất nhanh giúp doanh nghiệp đáp ứng yêu cầu của ISO 9001, IATF 16949 và nhiều hệ thống quản lý chất lượng khác.

Ứng dụng thực tế của Bộ kết nối Aravin AMC05

Gia công CNC

Thu thập dữ liệu kích thước sau gia công, giảm thời gian ghi chép và nâng cao độ chính xác của quá trình kiểm tra.

Ngành khuôn mẫu

Quản lý dữ liệu đo chính xác, phục vụ nghiệm thu và truy xuất hồ sơ chất lượng.

Sản xuất linh kiện ô tô

Lưu trữ toàn bộ dữ liệu kích thước phục vụ kiểm soát chất lượng theo tiêu chuẩn của khách hàng.

Điện tử và bán dẫn

Thu thập dữ liệu từ nhiều thiết bị đo kích thước có độ chính xác cao.

Thiết bị y tế

Quản lý dữ liệu kiểm tra phục vụ truy xuất nguồn gốc sản phẩm.

Phòng QC và QA

Xây dựng hệ thống quản lý dữ liệu đo tập trung, giảm sử dụng giấy và tăng hiệu quả kiểm soát chất lượng.

So sánh Aravin AMC05 với phương pháp ghi chép thủ công

Vì sao nên lựa chọn Aravin AMC05?

• Kết nối đồng thời 05 thiết bị đo.
• Giảm sai số nhập liệu.
• Tăng tốc độ kiểm tra.
• Hỗ trợ PLC và máy tính.
• Có relay OK/NG.
• Có phần mềm miễn phí.
• Dễ mở rộng lên SPC và MES.
• Được TTH Automation tư vấn và hỗ trợ kỹ thuật tại Việt Nam.

Thông số kỹ thuật của Bộ kết nối Aravin AMC05

Hướng dẫn lựa chọn Bộ kết nối Aravin AMC05

AMC05 phù hợp với các doanh nghiệp muốn số hóa dữ liệu đo mà không cần đầu tư ngay một hệ thống SPC hoặc MES quy mô lớn.

Câu hỏi thường gặp (FAQ)

AMC05 có phải là sản phẩm của Mitutoyo không?

Không. AMC05 là sản phẩm do Aravin nghiên cứu và sản xuất để kết nối các thiết bị đo Mitutoyo có giao diện dữ liệu phù hợp.

AMC05 có kết nối được bao nhiêu thiết bị đo?

Thiết bị hỗ trợ kết nối đồng thời tối đa 05 thiết bị đo.

AMC05 có dùng được cho thước cặp Mitutoyo không?

Có. AMC05 hỗ trợ thước cặp điện tử Mitutoyo có ngõ ra dữ liệu SPC.

AMC05 có dùng được cho panme điện tử không?

Có. Thiết bị hỗ trợ các dòng panme điện tử Mitutoyo tương thích.

AMC05 có hỗ trợ đồng hồ so điện tử không?

Có.

AMC05 có kết nối PLC được không?

Có thể tích hợp với PLC thông qua giao tiếp phù hợp với hệ thống.

AMC05 có kết nối máy tính không?

Có. Dữ liệu đo được truyền trực tiếp đến máy tính để lưu trữ và quản lý.

AMC05 có phần mềm đi kèm không?

Có. Aravin cung cấp phần mềm tiêu chuẩn miễn phí theo thiết bị.

AMC05 có lưu dữ liệu đo không?

Có. Dữ liệu được lưu trên máy tính thông qua phần mềm quản lý.

AMC05 có Relay báo OK và NG không?

Có. Thiết bị được tích hợp hai đầu ra Relay.

AMC05 có phù hợp với Smart Factory không?

Có. AMC05 là giải pháp phù hợp để bắt đầu số hóa dữ liệu đo và có thể mở rộng lên SPC hoặc MES.

AMC05 phù hợp với ngành nào?

• Gia công CNC.
• Cơ khí chính xác.
• Khuôn mẫu.
• Điện tử.
• Linh kiện ô tô.
• Thiết bị y tế.
• Phòng QC.
• Phòng QA.

Tại sao nên lựa chọn TTH Automation?

TTH Automation có nhiều năm kinh nghiệm trong lĩnh vực đo lường và tự động hóa công nghiệp, cung cấp giải pháp từ thiết bị phần cứng đến phần mềm quản lý dữ liệu đo.

Chúng tôi hỗ trợ khách hàng:

• Tư vấn lựa chọn thiết bị phù hợp.
• Kết nối thiết bị đo với PLC.
• Kết nối thiết bị đo với máy tính.
• Xây dựng phần mềm quản lý dữ liệu.
• Thiết kế hệ thống SPC.
• Tích hợp MES.
• Đào tạo vận hành.
• Hỗ trợ kỹ thuật sau bán hàng.

Liên hệ tư vấn Bộ kết nối Aravin AMC05

Nếu doanh nghiệp của bạn đang tìm kiếm giải pháp kết nối nhiều thiết bị đo Mitutoyo, giảm nhập liệu thủ công và xây dựng hệ thống quản lý dữ liệu đo hiện đại, hãy liên hệ với TTH Automation để được tư vấn cấu hình phù hợp.

• Hotline / Zalo: 0973 527 634
• Email: info@tthvn.com
• Website: https://tth-automation.com

Có thể bạn quan tâm

• Phần mềm quản lý dữ liệu đo
• Giải pháp số hóa phòng QC
• Kết nối thiết bị đo với PLC
• Kết nối thiết bị đo với máy tính
• Thiết bị điều khiển Aravin

• Điện áp nguồn cấp 90-265VAC.
• Kết nối 5 thiết bị đo Mitutoyo: Panme, Thước kẹp, Đồng hồ so…
• 5 đầu vào số nhận tín hiệu lấy mẫu.
• 2 đầu ra relay, điều khiển kiểu ghi trực tiếp trạng thái on/ off, cảnh báo mức cao, thấp hoặc OK/ NG mẫu.
• Chức năng lấy mẫu liên tục, lấy mẫu mỗi thiết bị và lấy mẫu nhóm thiết bị.
• Truyền thông RS232C current loop, có thể truyền xa 400m
• Tốc độ truyền 19.200 bit/s, giao thức 8-N-1
• Kích thước 240x45x160 mm.
