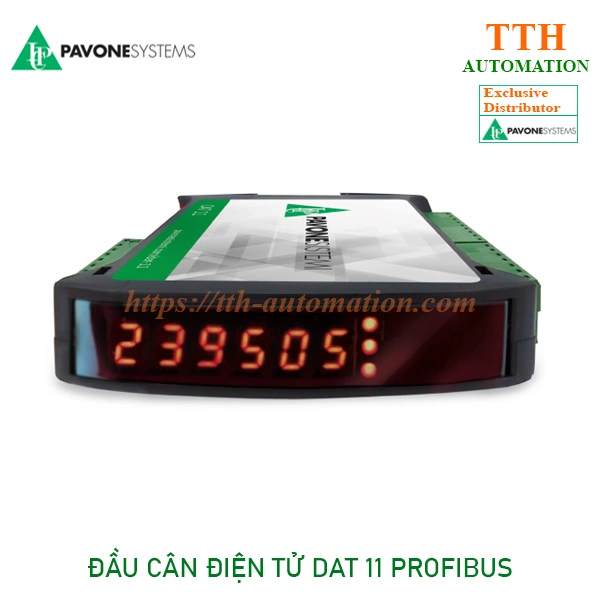

Đầu cân điện tử Pavone DAT 11 Profibus – Chuẩn kết nối PLC S7 300-400 Siemens

Tác giả: TTH Automation | Chuyên gia cân điện tử & tự động hóa công nghiệp | Cập nhật: 2026

Hiện tại ở nhiều nhà máy công nghiệp đang vận hành hiện nay, mạng truyền thông Profibus DP vẫn đóng vai trò quan trọng trong việc kết nối PLC, biến tần, thiết bị cân và các thiết bị trường.

Để đáp ứng nhu cầu tích hợp vào các hệ thống Siemens hiện hữu, Pavone Sistemi phát triển phiên bản Đầu cân điện tử Pavone DAT 11 Profibus, cho phép truyền dữ liệu trọng lượng trực tiếp lên mạng Profibus mà không cần bộ chuyển đổi trung gian.

Thiết bị là lựa chọn lý tưởng cho các dự án nâng cấp hệ thống cân, cải tạo dây chuyền sản xuất hoặc tích hợp cân điện tử vào các hệ thống PLC Siemens đã sử dụng Profibus DP.

Đầu cân điện tử Pavone DAT 11 Profibus được phát triển cho những hệ thống nào?

DAT 11 Profibus là phiên bản truyền thông chuyên dụng trong dòng đầu cân điện tử Pavone DAT 11.

Thiết bị kế thừa toàn bộ nền tảng phần cứng của DAT 11 Series:

• Thiết kế slim tiết kiệm không gian tủ điện
• Xử lý tín hiệu loadcell độ chính xác cao
• Khả năng chống nhiễu tốt trong môi trường công nghiệp
• Tốc độ cập nhật dữ liệu nhanh
• Độ ổn định cao khi vận hành liên tục

Điểm khác biệt của phiên bản này là khả năng giao tiếp trực tiếp với mạng Profibus DP – chuẩn truyền thông được sử dụng rộng rãi trong các hệ thống Siemens thế hệ trước.

Vì sao Profibus vẫn được sử dụng rộng rãi trong công nghiệp?

Mặc dù Profinet đang dần trở thành tiêu chuẩn mới, nhưng Profibus vẫn hiện diện trong hàng nghìn nhà máy trên toàn thế giới.

Nhiều dây chuyền sản xuất được đầu tư từ nhiều năm trước vẫn đang hoạt động ổn định với:

• PLC Siemens S7-300
• PLC Siemens S7-400
• ET200 Distributed I/O
• Biến tần Siemens Micromaster
• Hệ thống SCADA WinCC

Trong các trường hợp này, việc bổ sung một đầu cân hỗ trợ Profibus giúp giảm đáng kể chi phí nâng cấp hệ thống. Với theo tác tải và cập nhật file điều khiển Profibus GSS, hệ thống Siemens sẽ nhận dạng và kết nối đầu cân DAT 11 Profibus lên hệ thống của mình.

Khi đó, DAT 11 Profibus được phép giao tiếp trực tiếp vào mạng hiện hữu mà không cần thay đổi kiến trúc điều khiển của nhà máy.

DAT 11 Profibus giúp PLC Siemens đọc dữ liệu cân như thế nào?

Khi được kết nối vào mạng Profibus DP, DAT 11 Profibus hoạt động như một thiết bị Slave trên mạng truyền thông.

PLC Siemens sẽ đọc dữ liệu trọng lượng trực tiếp từ đầu cân thông qua vùng dữ liệu đã được cấu hình.

Thông tin có thể được truyền lên PLC bao gồm:

• Giá trị trọng lượng hiện tại
• Trạng thái loadcell
• Tín hiệu cảnh báo
• Thông tin chuẩn đoán thiết bị
• Dữ liệu điều khiển cân

Giải pháp này giúp loại bỏ các kết nối analog truyền thống, đồng thời tăng độ chính xác và khả năng giám sát hệ thống.

Giải pháp lý tưởng cho các dự án retrofit hệ thống cân

Một trong những ứng dụng phổ biến nhất của DAT 11 Profibus là các dự án retrofit.

Thay vì thay thế toàn bộ hệ thống PLC hoặc mạng truyền thông hiện hữu, doanh nghiệp chỉ cần thay thế đầu cân và kết nối trực tiếp vào Profibus.

Lợi ích đạt được:

• Giảm chi phí đầu tư
• Giảm thời gian dừng máy
• Tận dụng hạ tầng hiện có
• Dễ triển khai
• Dễ bảo trì

Đây là giải pháp được nhiều nhà máy xi măng, hóa chất, thép và thức ăn chăn nuôi lựa chọn.

Ứng dụng thực tế của DAT 11 Profibus

Hệ thống cân silo

Giám sát tồn kho nguyên liệu thông qua PLC Siemens.

Hệ thống batching

Truyền dữ liệu định lượng trực tiếp đến bộ điều khiển trung tâm.

Cân bồn trộn

Điều khiển phối liệu theo công thức sản xuất, phối trộn các thành phần nguyên liệu.

Dây chuyền đóng bao tự động

Đồng bộ dữ liệu trọng lượng với PLC điều khiển.

Nhà máy hóa chất, nhiệt điện

Kiểm soát nguyên liệu đầu vào và truy xuất dữ liệu sản xuất.

DAT 11 Profibus khác gì so với DAT 11 Profinet?

Khi nào nên chọn đầu cân điện tử Pavone DAT 11 Profibus?

DAT 11 Profibus là lựa chọn phù hợp khi:

• Nhà máy đang sử dụng Profibus DP
• PLC Siemens S7-300 hoặc S7-400
• Cần nâng cấp hệ thống cân hiện hữu
• Muốn tích hợp cân vào PLC mà không thay đổi kiến trúc mạng
• Cần giải pháp retrofit tiết kiệm chi phí

Nếu dự án sử dụng PLC Siemens S7-1200 hoặc S7-1500 mới, phiên bản DAT 11 Profinet thường là lựa chọn tối ưu hơn.

Các phiên bản khác của dòng DAT 11

• Đầu cân điện tử Pavone DAT 11
• Đầu cân điện tử Pavone DAT 11 Analog
• Đầu cân điện tử Pavone DAT 11 Ethernet
• Đầu cân điện tử Pavone DAT 11 Profinet
• Đầu cân điện tử Pavone DAT 11 EtherCAT

TTH Automation – Chuyên gia cân điện tử và tự động hóa công nghiệp

Tư vấn chọn đúng model theo ứng dụng

Hỗ trợ tích hợp PLC Siemens, Profibus, Profinet và SCADA

Cung cấp giải pháp cân định lượng và tự động hóa tối ưu chi phí

📞 Hotline/Zalo: 0973 527 634

📞 Hỗ trợ bán hàng: 0912 859 728

📧 Email: info@tthvn.com

Thông số kỹ thuật đầu cân điện tử Pavone DAT 11 Profibus

Measuring range: -7.6 ÷ +7.6 mV/V
Input sensitivity: 0.02 µV/count
Full scale non-Linearity: <0.01%
Gain drift: 0,001% FS/°C
Display: 6 digit, 7-segment LED red, height 8mm

A/D Converter: 24 bit
Internal Resolution: > di 16.000.000 points
Visible resolution (in divisions): 999999
Divisions value (adjustable): x1, x2, x5, x10, x20, x50
Decimal figures range: 0 ÷ 4

Filter: 0.1 ÷ 250 Hz
Excitation voltage: 4 Vdc (max 4 -350 Ohm- load cells)
Logic output: 2 optoisolated outputs; max 24 Vdc/100 mA each
Logic inputs: 2 optoisolated inputs 24 Vdc PNP (external power supply)
Serial port: 1 USB-C device + 1 RS232C and 1 RS485 with ASCII or Modbus RTU protocol

Analog output Non-Linearity: <0.03%
Temperature drift analog output: 0,002% FS/°C
Power supply: 24 Vdc ±10% – power consumption 5 W
Microcontroller: ARM Cortex M0 + 32 bit 256KB Flash reprogrammable onboard via USB

đầu cân điện tử Pavone DAT 11 ProfibusData storage: 32 Kbytes expandable up to 1024 Kbytes (optional)
Regulatory compliance: EN61000-6-2, EN61000-6-3, EN61326-1 for EMC, EN61010-1 for Electrical Safety
Fieldbus: Profibus DP
