Load Cell 15 Tấn Pavone PS24 – Cảm Biến Trọng Lượng Dạng Nén

Load Cell 15 tấn Pavone PS24 cho cân silo và cân bồn

Load Cell 15 tấn Pavone PS24 là phiên bản tải trọng định mức 15T thuộc dòng Compression Load Cell PS24 của Pavone Sistemi. Cảm biến được thiết kế để đo tải trọng theo phương nén và phù hợp với các hệ thống cân silo, cân bồn, tank, hopper và hệ thống chứa nguyên liệu công nghiệp.

PS24-15T sử dụng kết cấu thép không gỉ hàn kín, cấp bảo vệ IP68 và thiết kế low-profile. Đây là lựa chọn phù hợp khi hệ thống cần Load Cell dạng nén tải trọng lớn nhưng chiều cao lắp đặt cần được tối ưu.

PS24-15T là một mức tải thuộc dòng Load Cell Pavone PS24 với dải tải tổng thể từ 100kg đến 100 tấn.

Thông số kỹ thuật Load Cell Pavone PS24 15T

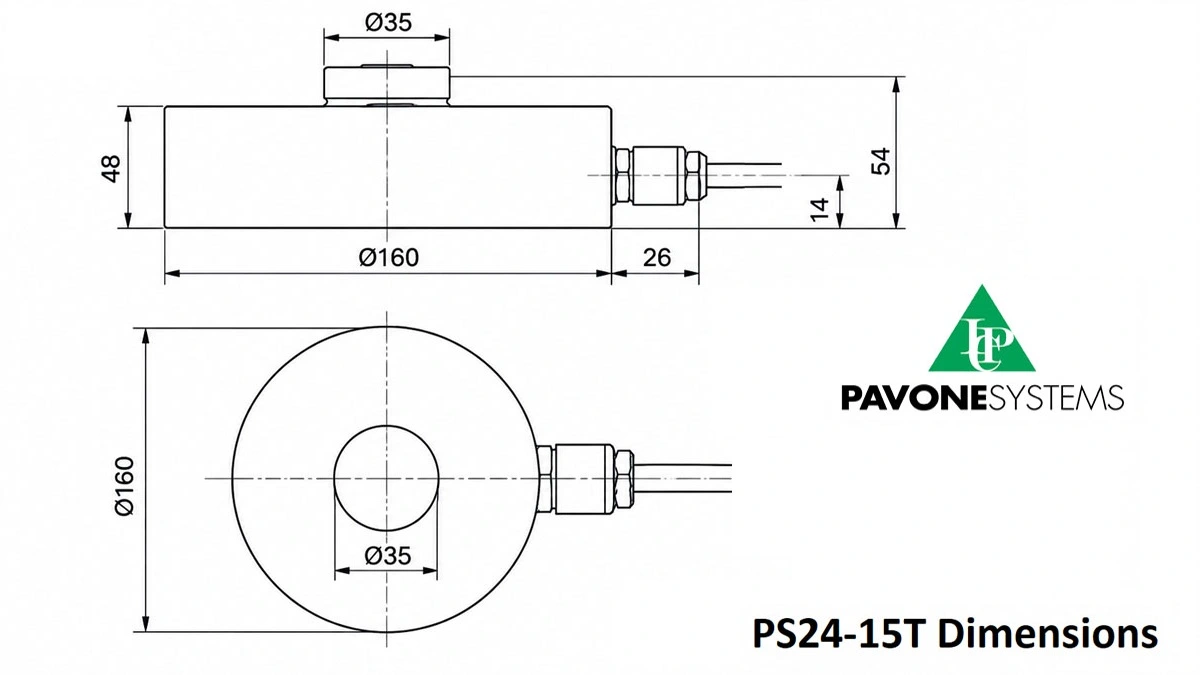

Kích thước Load Cell 15 tấn PS24-15T

chi tiết kích thước thiết bị phục vụ lắp đặt và chế tạo đồ gá mounting kits

Load Cell 15 tấn phù hợp với hệ thống cân nào?

PS24-15T phù hợp với các hệ thống mà tải trọng thiết kế yêu cầu sử dụng Load Cell 15 tấn tại từng điểm cân. Các ứng dụng điển hình gồm:

• Cân silo chứa nguyên liệu.
• Cân bồn và tank công nghiệp.
• Cân hopper và phễu chứa.
• Hệ thống định lượng nguyên liệu.
• Hệ thống giám sát khối lượng và tồn kho.
• Các kết cấu cân sử dụng Load Cell dạng nén.

Việc lựa chọn Load Cell 15 tấn không chỉ dựa trên tổng khối lượng vật liệu. Cần tính cả trọng lượng kết cấu, số điểm đỡ, sự phân bố tải, tải động và điều kiện cơ khí của hệ thống.

Cách tính Load Cell 15 tấn cho cân silo

Đối với một silo hoặc bồn sử dụng nhiều Load Cell, tải trung bình lý thuyết trên mỗi cảm biến có thể ước tính theo:

F = W / n

Trong đó W là tổng tải trọng lớn nhất của kết cấu và vật liệu, n là số lượng Load Cell và F là tải trung bình lý thuyết trên mỗi Load Cell.

Ví dụ, một hệ thống sử dụng 4 Load Cell PS24-15T có tổng tải trọng định mức danh nghĩa của các Load Cell là 60 tấn. Tuy nhiên, điều này không có nghĩa hệ thống có thể mặc định thiết kế cho silo 60 tấn. Tải thực tế cho phép phải được xác định sau khi xem xét trọng lượng bồn, tải phân bố không đều, tải động, rung động, đường ống kết nối, gió và hệ số an toàn của kết cấu.

Tại sao chọn Compression Load Cell PS24 15T?

PS24-15T hoạt động theo nguyên lý Compression – tải nén. Khi tải trọng của silo hoặc bồn truyền xuống cảm biến, phần tử đàn hồi biến dạng và tạo tín hiệu điện tỷ lệ với tải trọng.

Thiết kế low-profile giúp giảm chiều cao cụm cân và thuận lợi trong những hệ thống có không gian lắp đặt hạn chế. Kết cấu Stainless Steel hàn kín và cấp bảo vệ IP68 giúp PS24 phù hợp với nhiều môi trường công nghiệp.

Kết nối Load Cell PS24-15T với hệ thống cân

Trong hệ thống cân silo hoặc cân bồn sử dụng nhiều Load Cell 15 tấn, cấu trúc kết nối điển hình:

PS24-15T → Junction Box → Đầu cân / Weight Transmitter → PLC → HMI / SCADA

Tín hiệu từ các Load Cell được tập trung tại Junction Box, sau đó truyền tới đầu cân điện tử hoặc Weight Transmitter để xử lý và chuyển đổi thành giá trị trọng lượng. Dữ liệu có thể tiếp tục truyền tới PLC, HMI hoặc SCADA phục vụ giám sát và điều khiển quá trình.

PS24-15T và các tải trọng khác của dòng PS24

PS24-15T là phiên bản tải trọng 15 tấn trong dòng PS24. Nếu yêu cầu tải trọng của hệ thống khác 15 tấn tại mỗi điểm cân, nên lựa chọn capacity phù hợp thay vì tăng hoặc giảm tải trọng cảm biến một cách tùy ý.

Xem thông số và toàn bộ dải tải tại Load Cell Pavone PS24 100kg–100 tấn.

Câu hỏi thường gặp về Load Cell 15 tấn PS24

PS24-15T có tải trọng bao nhiêu?

PS24-15T có tải trọng định mức 15 tấn, tương đương 15.000 kg.

PS24-15T thuộc loại Load Cell nào?

PS24-15T là Compression Load Cell – Load Cell dạng nén, đo tải trọng truyền theo phương nén.

Load Cell PS24 15T có dùng cho cân silo không?

Có. PS24 được thiết kế cho các ứng dụng cân tank và silo, đặc biệt phù hợp khi hệ thống yêu cầu kết cấu Load Cell có chiều cao lắp đặt thấp.

Có thể chế tạo đồ gá – mounting kit cho Load Cell PS24 15T?

Hãng Pavone cung cấp cho bạn kích thước bản vẽ về bộ đồ gá – mounting kit, bạn có thể mua nó tại hãng hoặc tự chế tạo theo yêu cầu.

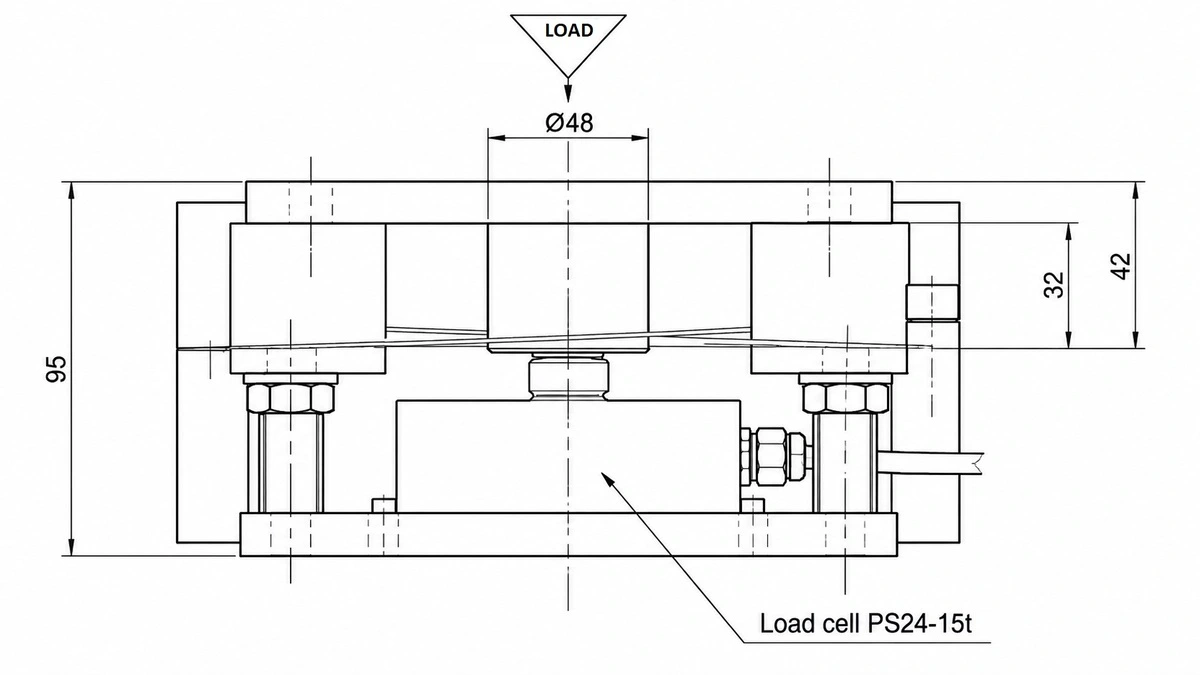

Dưới đây là hình ảnh PS24-15T trên bộ đồ gá

Có thể dùng 4 Load Cell 15 tấn để cân silo 60 tấn không?

Không nên xác định khả năng cân chỉ bằng phép tính 4 × 15 = 60 tấn. Khi thiết kế phải tính tổng trọng lượng kết cấu và vật liệu, phân bố tải giữa các điểm đỡ, tải động, tác động cơ khí và hệ số an toàn phù hợp.

PS24-15T có cấp bảo vệ bao nhiêu?

Load Cell Pavone PS24 có kết cấu thép không gỉ hàn kín và cấp bảo vệ IP68.
